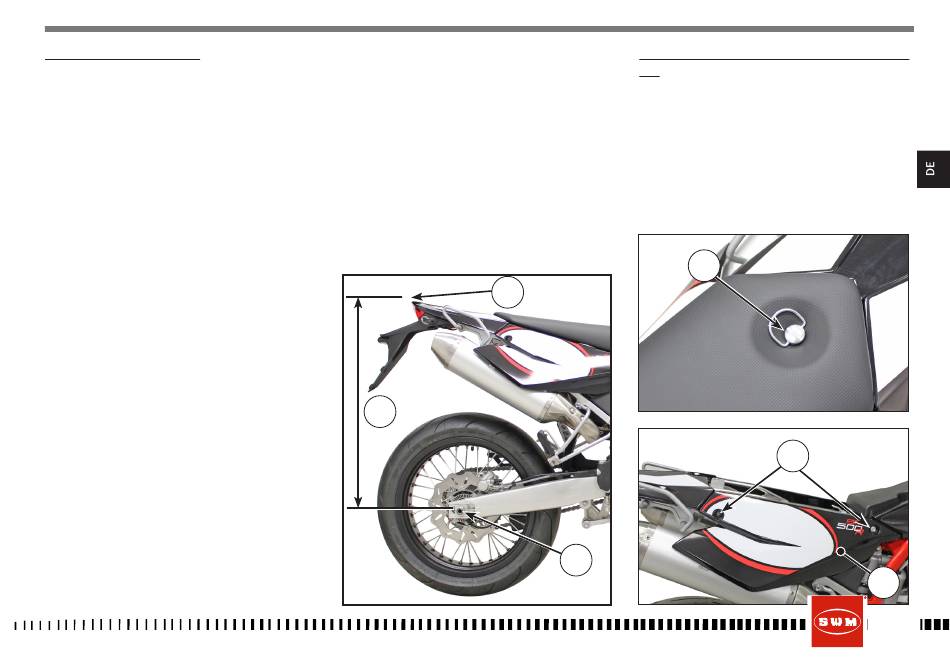

EINSTELLUNG STOSSDÄMPFER
Der hintere Stossdaempfer muss in Abhaengigkeit
vom Fahrergewicht und von den Bodeneigenschaf-
ten eingestellt werden.
Zur Durchfuehrung der Operation, wie folgt vorge-
hen:
1. Bei am Boden und senkrecht stehendem Motor-
rad, den Abstand (A) messen.
2. Setzen Sie sich mit der gesamten Ausruestung
und in der normalen Fahrstellung auf das Motor-
rad.
3. Mit Hilfe einer zweiten Person die neue Entfer-
nung (A) ermitteln.
4. Der Unterschied zwischen beiden Messungen
entspricht der "SENKUNG" des hinteren Teils des
Motorrads.
Die empfohlene Absenkung beträgt 25/30 mm.
5. Um die korrekte Senkung in Abhaengigkeit von ih-
rem Gewicht zu erreichten, die Vorspannung der
Stossdaempfer-feder einstellen (Gehen sie wie
folgt vor).
B: Obere Höhe hinterer Kotflügel
C: Hinterradachse
ACHTUNG*: Einstellungen am Stoßdämpfer
haben Auswirkungen auf die Stabilität und
Lenkbarkeit des Fahrzeugs. Nach Änderungen
an der Standard-Einstellung muss daher vor-
sichtig weitergefahren werden. Vor Änderun-
gen sollte daher eine Referenzmarkierung "A"
angebracht werden.
ACHTUNG*: Den Stoßdämpfer niemals zerle-
gen, das er unter Druck stehendes Gas ent-
hält. Für größere Arbeiten wenden Sie sich
bitte an einen SWM-Vertragshändler.
B
A

EINSTELLUNG VORSPANNUNG STOSSDAEMPFERFE-

DER
Zur Durchfuehrung des Operation, wie folgt vorge-
hen:
1. Den Sattel und die rechte hintere Abdeckung
abbauen, wie in den entsprechenden Absätzen
beschrieben.
1
C
2
3
