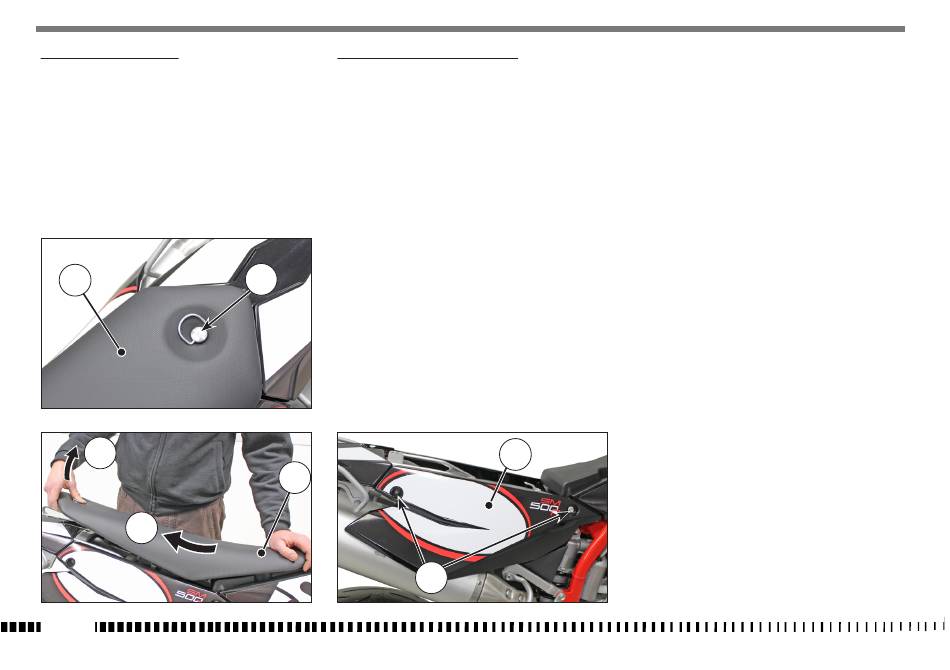

ENTFERNUNG DES SATTELS

Um zu einigen Bauteilen zu gelangen, muss der Sat-
tel folgendermaßen entfernt werden:
- Den Befestigungsstift (1) gegen den Uhrzeiger-
sinn drehen, um den Sattel (2) aus der Einrastung
zu lösen.
- Den Sattel vom hinteren Teil (3) anheben und die
Einrastung lösen, dafür ihn nach hinten ziehen
(4).
2
3
4
DE - 34

ENTFERNUNG RECHTE SEITENWAND

Für die Entfernung wie folgt vorgehen:
- Den Sattel wie im entsprechenden Abschnitt be-
schrieben entfernen.
- Die Schrauben (2) abschrauben und die Wand (1)
entfernen.
1
2
2
1
