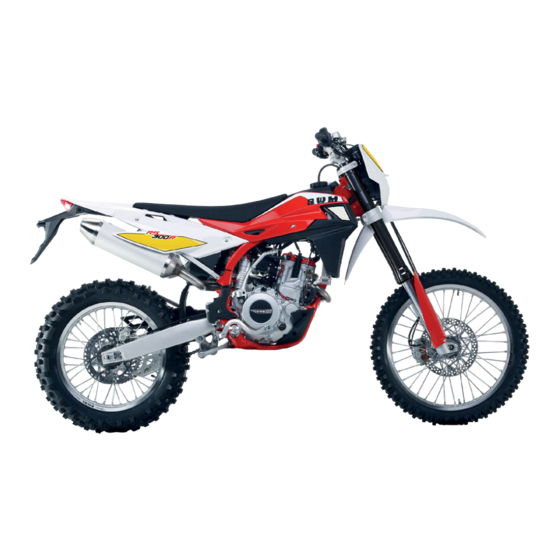

SWM RS 300 R Kurzanleitung
Verwandte Anleitungen für SWM RS 300 R
Inhaltszusammenfassung für SWM RS 300 R
- Seite 2 Cope_retro QUICK RS-SM_codA000P00747_ed1_09-2015.indd 2 04/11/15 11:54...
- Seite 3 RS 300 R - RS 500 R 2016 SM 500 R 2016 Manuale rapido Quick Manual Guide rapide Dove non diversamente specificato, i dati e le prescrizioni si riferiscono a tutti i modelli. Kurzanleitung Unless specified, data and prescription are referred to all the models.
- Seite 30 IT - 28 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 28 04/11/15 11:54...
- Seite 31 IT - 29 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 29 04/11/15 11:54...
- Seite 32 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 30 04/11/15 11:54...
- Seite 33 ENGLISH EN - 1 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 1 04/11/15 11:54...
- Seite 62 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 30 04/11/15 11:55...
- Seite 63 FRANÇAIS FR - 1 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 1 04/11/15 11:55...
- Seite 90 FR - 28 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 28 04/11/15 11:55...
- Seite 91 FR - 29 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 29 04/11/15 11:55...
- Seite 92 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 30 04/11/15 11:55...
- Seite 93 DEUTSCH DE - 1 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 1 04/11/15 11:56...
- Seite 94 INHALTSVERZEICHNIS SWM MOTORCYCLES S . R . L . möchte sich bei Ihnen bedanken, dass Sie eines unserer Produkte gewählt Wartungsplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3 haben .
-
Seite 95: Wartungsplan
SWM MOTORCYCLES S . R . L . festgelegten DER WARTUNGSPLAN Modalitäten vorgenommen werden . Beleg für die Die SWM MOTORCYCLES S . R . L . hat einen Wartungs- Ausführung der Wartungscoupons ist ausschließlich plan und einen Plan für die Kontrollen vor Ausliefe-... -
Seite 96: Technische Angaben
RS 300 R . . . . . . . . . . . . . . . . . . . -
Seite 97: Tabelle Schmiermittel
(RS 300 R) . . . . . . . . . . . . . . . . . . . -
Seite 98: Kontrollen Vor Fahrtantritt
KONTROLLEN VOR FAHRTANTRITT B . Kraftstoff-Füllstand Den Füllstand im Tank kontrollieren und gegebe- A . Ölstand Motor-Getriebe nenfalls auffüllen . Das Motorrad auf einer ebenen Fläche senkrecht halten und den Ölstand durch das Schauglas (1) rechts am Motorgehäuse kontrollieren . Prüfen, dass sich der Ölstand zwischen den beiden Markie- rungen MIN und MAX befindet . - Seite 99 HINWEIS: E . Elektrische Anlage Bitte beachten, dass sich das Kühlgebläse (4) Den Motor, wie im Absatz "Bedienungsanleitung auch bei Zündschloss auf Position OFF ein- für das Motorrad" angegeben, starten und kont- schalten kann . Deshalb ausreichenden Ab- rollieren, dass die Scheinwerfer, das Rücklicht, das stand vom Kühlgebläse halten .
-
Seite 100: Anordnung Der Schalter Und Bedienelemente
ANORDNUNG DER SCHALTER UND BEDIENELEMENTE 1 . Bremshebel Vorderradbremse 2 . Gasgriff 3 . Bremspedal Hinterradbremse 4 . Rechter Schalter 5 . Instrument 6 . Zündschloss 7 . Dekompressionsvorrichtung 8 . Linker Schalter 9 . Kupplungshebel 10 . Schaltpedal (der erste Gang wird eingelegt, indem das Pedal nach unten gedrückt wird . -
Seite 101: Den Motor Starten
BEDIENUNGSANLEITUNG FÜR DAS MOTORRAD DEN MOTOR STARTEN Bei kaltem Motor, d . h . nach längerem Stillstand des Motorrads oder bei niedrigen Temperaturen, wie folgt vorgehen: 1) den Zündschalterschlüssel (1) auf die Position IGNITION (Das Brummen, das beim Drehen des Schlüssels auf die Position IGNITION zu hören ist, ist auf die Treibstoffpumpe zurückzuführen, die die Versorgungsanlage unter Druck setzt);... -
Seite 102: Schalter Rechts Am Lenker
SCHALTER RECHTS AM LENKER INGANGSETZUNGSDEKOMPRESSOR Der rechte schalter hat folgende Steuerungen: Obwohl der Motor einen automatischdekompressor 1) Motor-Anlasserschalter benutzt, es kann notwendig sein, in einige Fälle (zum 2) Schalter zum Abstellen des Motors im NOTFALL Beispiel: Schwierigkeit Einschalt wegen einer Batte- rie nicht ausreichend Amt) den dekompressor von manuellem Typ, daß... -
Seite 103: Schalter Links Am Lenker
SCHALTER LINKS AM LENKER Der linke Schalter hat folgende Steuerungen: Scheinwerfer (A) 1) Lichthupe (stellt sich automatisch zurück) 2) Auswahl Fernlicht Auswahl Abblendlicht Blinker (B), (C) 3) Einschalten des linken Blinkers (stellt sich auto- matisch zurück) Einschalten des rechten Blinkers (stellt sich auto- matisch zurück) Zum Ausschalten der Blinker auf den Schalter WICHTIGER HINWEIS FÜR KALTSTART ODER... -
Seite 104: Digitalinstrument, Kontrolllampen
FUNKTIONEN AN DER EINSPRITZ-ANLAGE (wenden on zur nächsten, sowie das entspre- gestattet, auf dem sich 5 Kontrolllampen befinden: Sie sich bitte an einen SWM-Vertragshändler) Fernlicht, Beleuchtung (mit Display-Beleuchtung), chende Nullstellen, muss über die Taste a) Wenn das Getriebe NICHT IM LEERLAUF ist: Die SCROLL (A) erfolgen . - Seite 105 1- SPEED (kmh oder mph) / ODO / RPM ANMERKUNG 3- SPEED / CLOCK / RPM (Abbildung 3) (Abbildung 1) Nach Abschluss des oben beschriebenen Ver- - SPEED: Geschwindigkeit – Max . Anzeige: 299 kmh fahrens wird der Wert für ODO umgewandelt - SPEED: Fahrzeug-Geschwindigkeit –...
- Seite 106 5- SPEED / STP 1 / RPM (Abbildung 5) 4- SPEED / TRIP 1 / RPM (Abbildung 4) 6- SPEED / AVS 1 / RPM (Abbildung 6) - SPEED: Geschwindigkeit - Max . Anzeige: 299 kmh - SPEED: Geschwindigkeit - Max . Anzeige: 299 kmh - SPEED: Geschwindigkeit - Max .
- Seite 107 7- SPEED / V MAX / RPM (Abbildung 7) 10- SPEED /RPM (numerische Anzeige der Mo- 8- SPEED / TRIP 2 / RPM (Abbildung 8) - SPEED: Geschwindigkeit - Max . Anzeige: 299 kmh tordrehzahl) (Abbildung 10) oder 299 mph; - SPEED: Geschwindigkeit - Max .
-
Seite 108: Anhalten Des Motorrads Und
ANHALTEN DES MOTORRADS UND ABSTELLEN DES MOTORS - Den Gasgriff (1) vollständig schließen, so dass das Motorrad Geschwindigkeit verliert . - Sowohl mit der Vorderradbremse (2) als auch mit der Hinterradbremse (3) bremsen und gleichzeitig die Gänge runterschalten (für eine starke Verzö- gerung den Bremshebel und das Bremspedal kräf- tig betätigen) . -
Seite 109: Seitenständer
LENKSCHLOSS Nach dem Anhalten muss das Fahrzeug auf dem Seitenständer abgestellt werden . Das Motorrad ist mit einer Lenkerblockung ausge- SEITENSTÄNDER rüstet (1), die sich auf der rechten Seite des Lenkers befindet . Jedes Fahrzeug ist mit einem Seitenständer (1) aus- gestattet . -
Seite 110: Sicherungen
SICHERUNGEN P-15A (Kabelschutzhülle markiert mit Aufschrift Wenn die Sicherungen schlecht funktionieren, kön- “POW” oder “P”): nen Störungen am Fahrzeug auftreten . Um an die Kraftstoffpumpe, Zündspule, Heizvorrichtung drei Sicherungen zu gelangen (zwei 15A-Sicherung Lambdasonde, Einspritzdüse; und eine 20A-Sicherung), wie folgt vorgehen: M-15A (Kabelschutzhülle markiert mit Aufschrift Den Sattel (1) entfernen, nachdem man den hinte- “MAIN”... -
Seite 111: Serviceheft
Garantie- und Serviceheft DE - 19 QUICK RS-SM_codA000P00747_ed1_09-2015.indd 19 04/11/15 11:56... -
