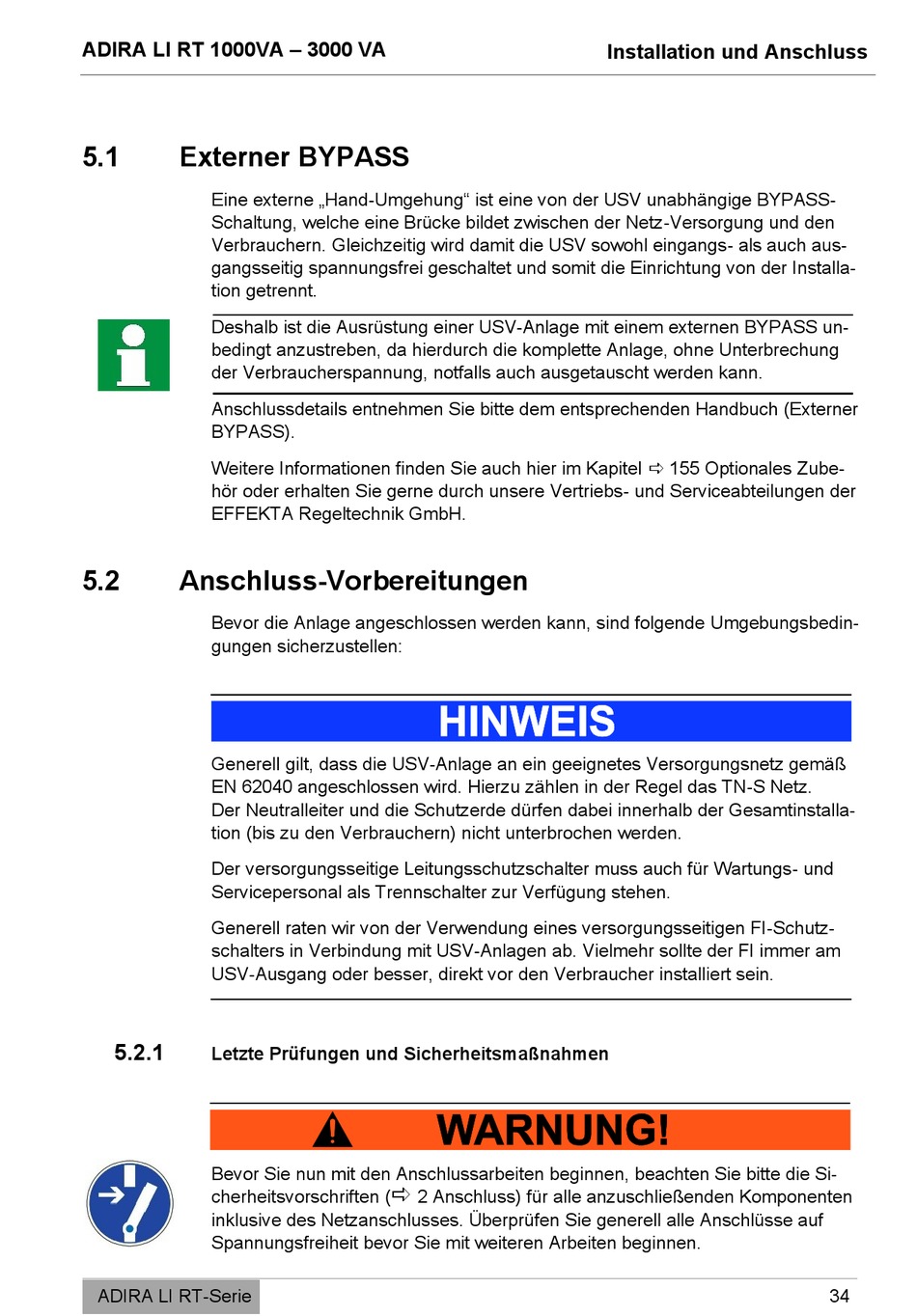

ADIRA LI RT 1000VA – 3000 VA
5.1
Externer BYPASS
Eine externe „Hand-Umgehung" ist eine von der USV unabhängige BYPASS-
Schaltung, welche eine Brücke bildet zwischen der Netz-Versorgung und den
Verbrauchern. Gleichzeitig wird damit die USV sowohl eingangs- als auch aus-
gangsseitig spannungsfrei geschaltet und somit die Einrichtung von der Installa-
tion getrennt.
Deshalb ist die Ausrüstung einer USV-Anlage mit einem externen BYPASS un-
bedingt anzustreben, da hierdurch die komplette Anlage, ohne Unterbrechung
der Verbraucherspannung, notfalls auch ausgetauscht werden kann.
Anschlussdetails entnehmen Sie bitte dem entsprechenden Handbuch (Externer
BYPASS).
Weitere Informationen finden Sie auch hier im Kapitel 155 Optionales Zube-
hör oder erhalten Sie gerne durch unsere Vertriebs- und Serviceabteilungen der
EFFEKTA Regeltechnik GmbH.
5.2
Anschluss-Vorbereitungen
Bevor die Anlage angeschlossen werden kann, sind folgende Umgebungsbedin-
gungen sicherzustellen:
Generell gilt, dass die USV-Anlage an ein geeignetes Versorgungsnetz gemäß
EN 62040 angeschlossen wird. Hierzu zählen in der Regel das TN-S Netz.
Der Neutralleiter und die Schutzerde dürfen dabei innerhalb der Gesamtinstalla-
tion (bis zu den Verbrauchern) nicht unterbrochen werden.
Der versorgungsseitige Leitungsschutzschalter muss auch für Wartungs- und
Servicepersonal als Trennschalter zur Verfügung stehen.
Generell raten wir von der Verwendung eines versorgungsseitigen FI-Schutz-
schalters in Verbindung mit USV-Anlagen ab. Vielmehr sollte der FI immer am
USV-Ausgang oder besser, direkt vor den Verbraucher installiert sein.
5.2.1
Letzte Prüfungen und Sicherheitsmaßnahmen
Bevor Sie nun mit den Anschlussarbeiten beginnen, beachten Sie bitte die Si-
cherheitsvorschriften (
inklusive des Netzanschlusses. Überprüfen Sie generell alle Anschlüsse auf
Spannungsfreiheit bevor Sie mit weiteren Arbeiten beginnen.
ADIRA LI RT-Serie
2 Anschluss) für alle anzuschließenden Komponenten
Installation und Anschluss
34
