USV: Compact RM 750 / 2200 / 3000
3.
Gerätebeschreibung der USV
Empfindliche Verbraucher benötigen einen umfassenden Schutz vor Versor-
gungsstörungen. Hierzu zählen: der kurzzeitige Netzausfall, Netzspannungs-
schwankungen, Netzspannungsspitzen, Frequenzänderungen, etc. Die Unter-
brechungsfreie Stromversorgung ist dazu vorgesehen, netzversorgte, empfindli-
che, elektronische Einrichtungen wie: Computern, Workstations, Kassen, be-
triebskritische Instrumente, Telekommunikationsanlagen, Prozesssteuerungen
usw. vor Netzstörungen zu schützen. Dabei überwacht die USV die o.g. Netz-
größen und stützt die Verbraucher in kritischen Momenten. Die Stützzeit bzw.
Autonomiedauer hängt dabei von der Größe des eingebauten oder adaptierten
Energiespeichers (Akkumulator) ab.
3.1
Topologie und Betriebsarten
Bei der COMPACT RM-Serie handelt es sich um eine sogenannte „LINE IN-
TERACTIVE" oder „OFFLINE" Einrichtung. Diese ist dadurch gekennzeichnet,
dass der Verbraucher im Normalbetrieb (Netzbetrieb) direkt über das Netz ver-
sorgt wird (siehe Abb. 3-1). Leichte Netzspannungsschwankungen werden da-
bei von der AVR (AUTOMATIC VOLTAGE REGULATION) ausgeglichen, so
dass ein Betreiben der Verbraucher immer im üblichen Netzspannungsbereich
gewährleistet bleibt.

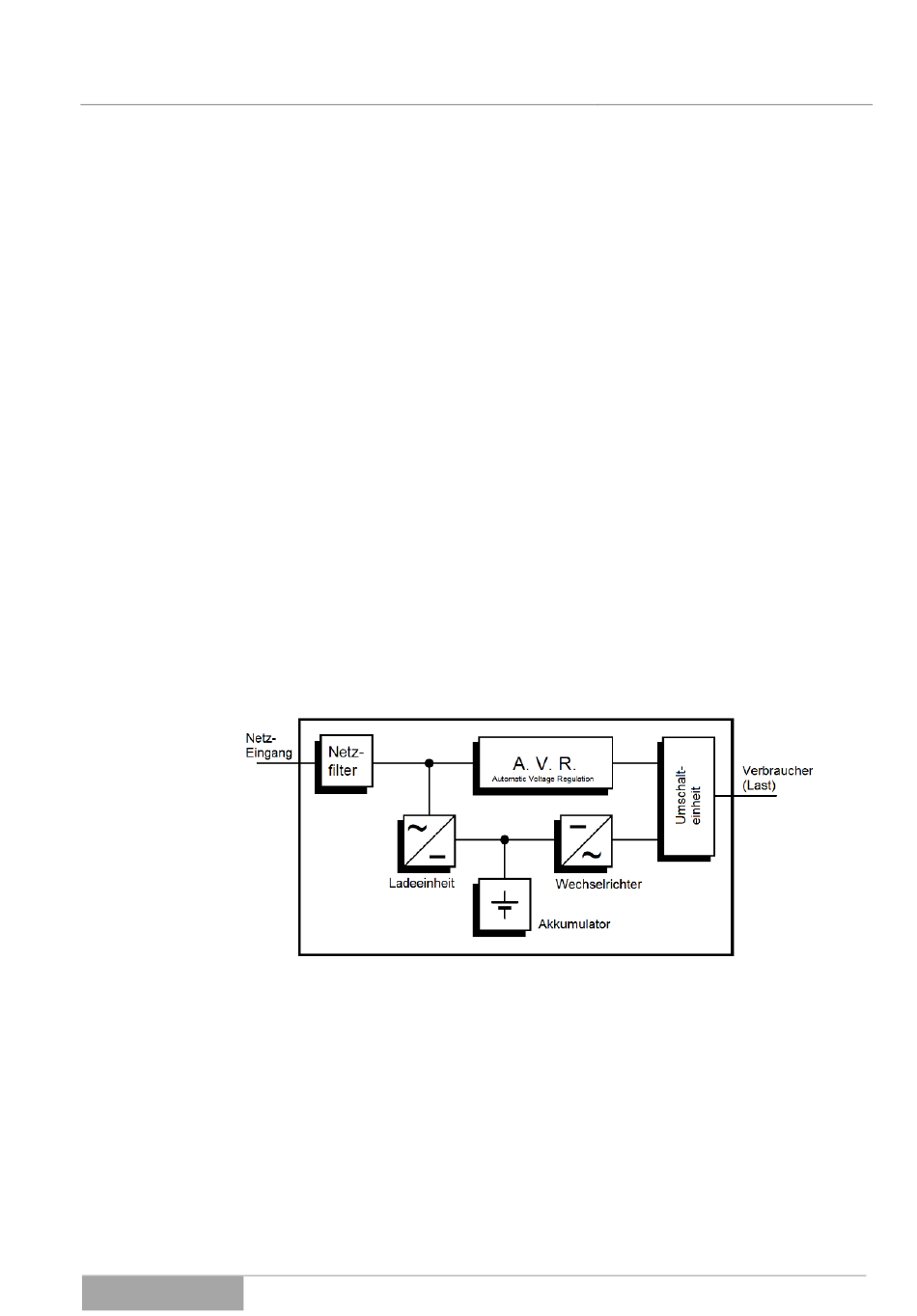

Abb. 3-1 Blockbild bzw. Aufbau der Compact RM-Serie.
Im Falle einer massiven Netzstörung schaltet die Umschalteinheit in den Inver-
terbetrieb (Wechselrichterbetrieb oder Autonomiebetrieb). Die Verbraucher
werden nun für die Dauer der Netzstörung direkt über den Wechselrichter be-
trieben. Während dieser Autonomieperiode bezieht der Wechselrichter die be-
nötigte Energie aus dem Akkumulator. Nach Abschluss der Netzstörung / Netz-
ausfalls schaltet die Umschalteinheit wieder zurück in den Netzbetrieb.
Sofern das Gerät mit dem Netz verbunden ist, wird über die Ladeeinheit der Ak-
kumulator geladen (Ladebetrieb). Die maximale Autonomiedauer der USV
hängt somit vom Ladezustand und der Kapazität des Akkumulators ab. Details
hierzu entnehmen Sie bitte aus den technischen Daten dieses Handbuchs.
Compact RM Serie
Lagerung und Auspacken
18
