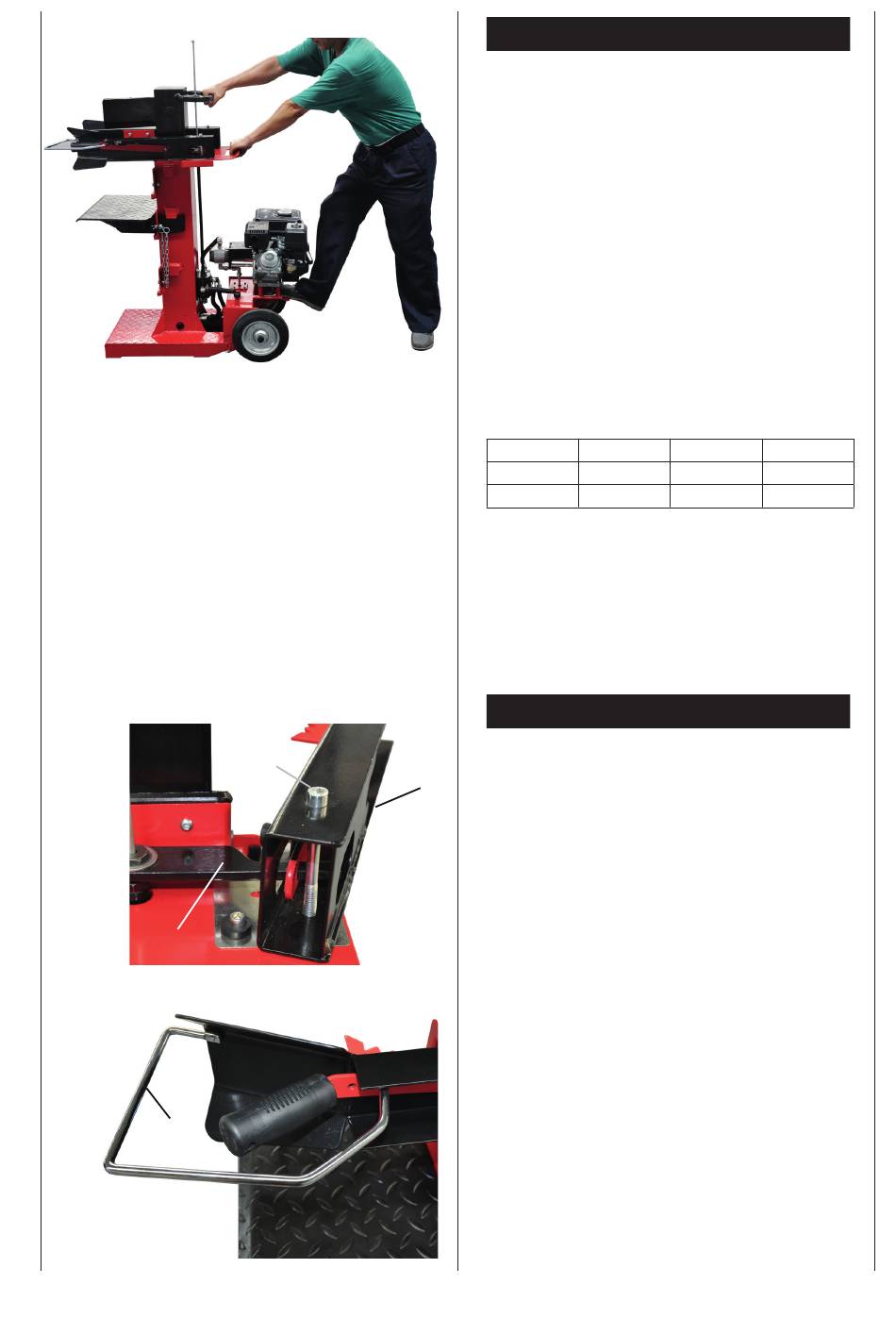

Montage - Scheppach HL1100GE Originalbetriebsanweisung

Fig. 4
Fig. 5
B
Fig. 6
D
22
C
A
Transport
Transport von Hand, Fig. 4
Um den Holzspalter zu transportieren, muss man das
Spaltmesser ganz nach unten fahren. Den Spalter mit
dem Handgriff an der Spaltsäule leicht kippen, bis die
Maschine sich auf die Räder neigt und so fortbewegt wer­
den kann.
Transport mit Kran:
Niemals am Spaltmesser anheben!
Lagerbedingungen:
Bei der Lagerung folgende Bedingungen einhalten:
• trockener, überdachter Lagerort
• max. Feuchte 80 %
• Temperaturbereich ­20 °C bis +60 °C
Die Maschine sollte unter folgenden Umweltbedingungen
arbeiten:
minimal
Temperatur 5 C°
Feuchtigkeit
Aufstellen
Bereiten Sie den Arbeitsplatz, an dem die Maschine ste­
hen soll, vor. Schaffen Sie ausreichend Platz, um siche­
res, störungsfreies Arbeiten zu ermöglichen.
Die Maschine ist zum Arbeiten auf ebenen Flächen kon­
zipiert und muss auf ebenem, festen Untergrund standsi­
cher aufgestellt werden.

Montage

Aus verpackungstechnischen Gründen ist Ihr Holzspalter
nicht komplett montiert.
Bedienarme montieren, Fig. 5
• Bedienarm (A) in die Schaltwippe (B) einführen, mit
Innensechskantschraube (C), Unterlagscheibe und Si­
cherungsmutter verschrauben. Die Sicherungsmutter
nur so festziehen, dass sich der Bedienarm noch be­
wegen lässt.
• Nun den anderen Bedienarm nach der oben beschrie­
benen Methode befestigen.
Schutzbügel montieren, Fig 6
• Die Schutzbügel (D) an beide Bedienarme mit den bei­
liegenden Schrauben montieren.
maximal empfohlen
40 C° 16 C°
95 % 70 %
