Scheppach HL1100GE Originalbetriebsanweisung Seite 6

Fig. 1
1
16
3
15
17
Fig. 2
18
6
14
Fig. 3
5
6
2
10
11
9
13
7
4
8
19
12

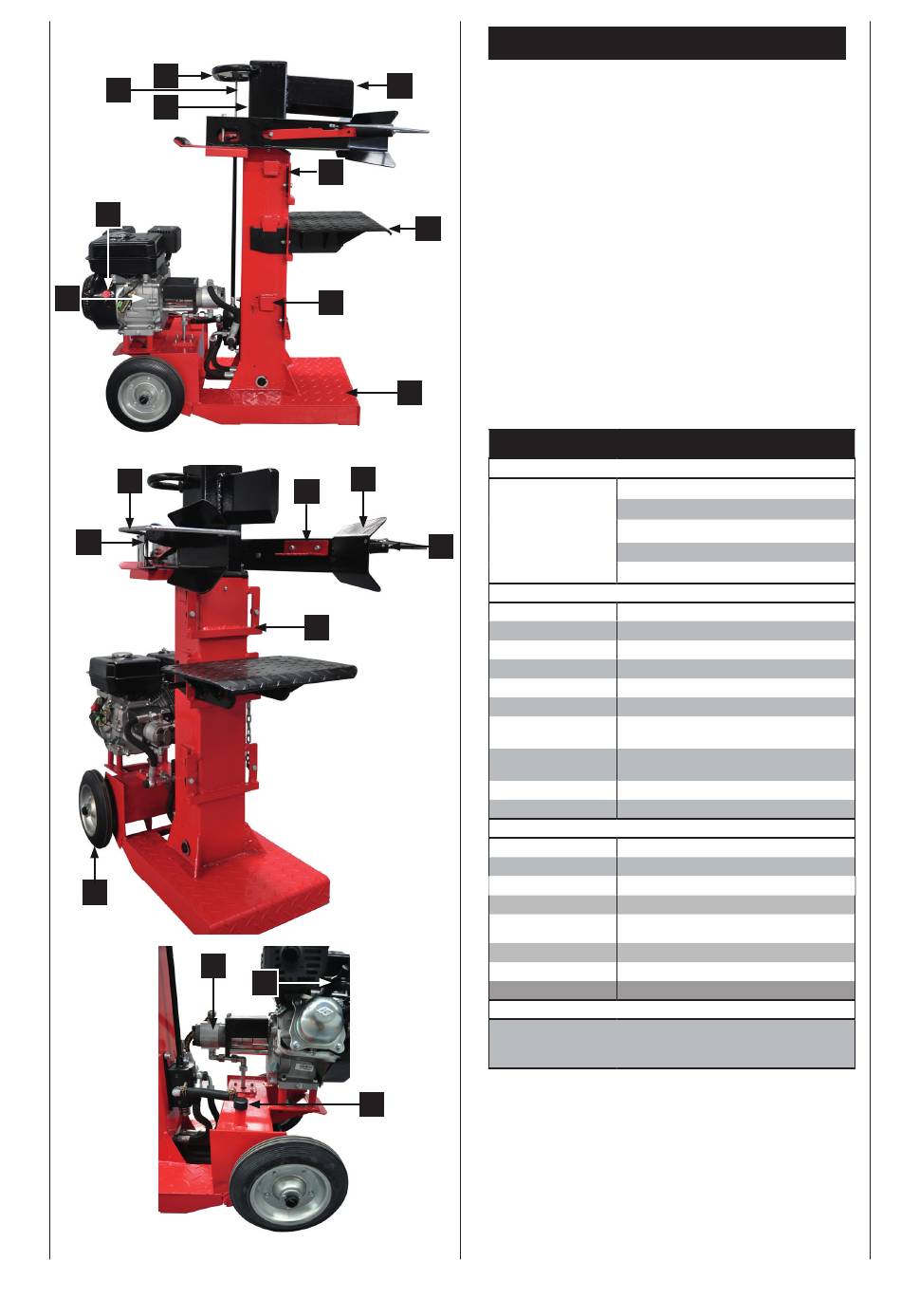

Steuerungen und Teile, Fig 1–3
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4 Spannpratze
5 Hydraulikpumpe
6 Bedienarm
7 Griffschutz
8 Halterung für Tisch (vorn)
9 Halterung für Tisch (seitlich)
10 Verriegelungshaken
11 Spalttisch
12 Entlüftungskappe
13 Grundgestell
14 Räder
15 Zündungsschalter
16 Hubeinstellstange
17 Motor
18 Schutzbügel
19 Zündkerzenstecker
Lieferumfang
6
Technische Daten
Maße L/B/H mm
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung max. t*
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Hydraulikölmenge l
Gewicht kg
Antrieb
Motor PS/kW
Hubraum ccm
max. Drehzahl 1/min
Motorstarter
Kraftstoff
Kraftstoffmenge l
Motoröl
Lautstärke L dB(A)
WA
Technische Änderungen vorbehalten!
* Die maximal erreichbare Spaltkraft ist abhängig vom Widerstand
des Spaltgutes und kann aufgrund variabler Einflussgrößen auf die
Hydraulikanlage abweichen.
HL1100GE
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Betriebsanleitung
Radachse mit Rädern
Bedienarme mit Schutzbügel
1020x530x1070/1530
75/380/630/820
930
60/78/103/135
11,0
51
3,2
11
7,0
142,0
4­Takt ­ 5,44 / 4
196
2500
Reversierstarter (Seilzugstarter)
Benzin mit min. 90 Oktan und max.
Bio­Ethanolanteil von 5%
3
SAE 10W­30 oder SAE 10W­40 / 0,6 l
106
