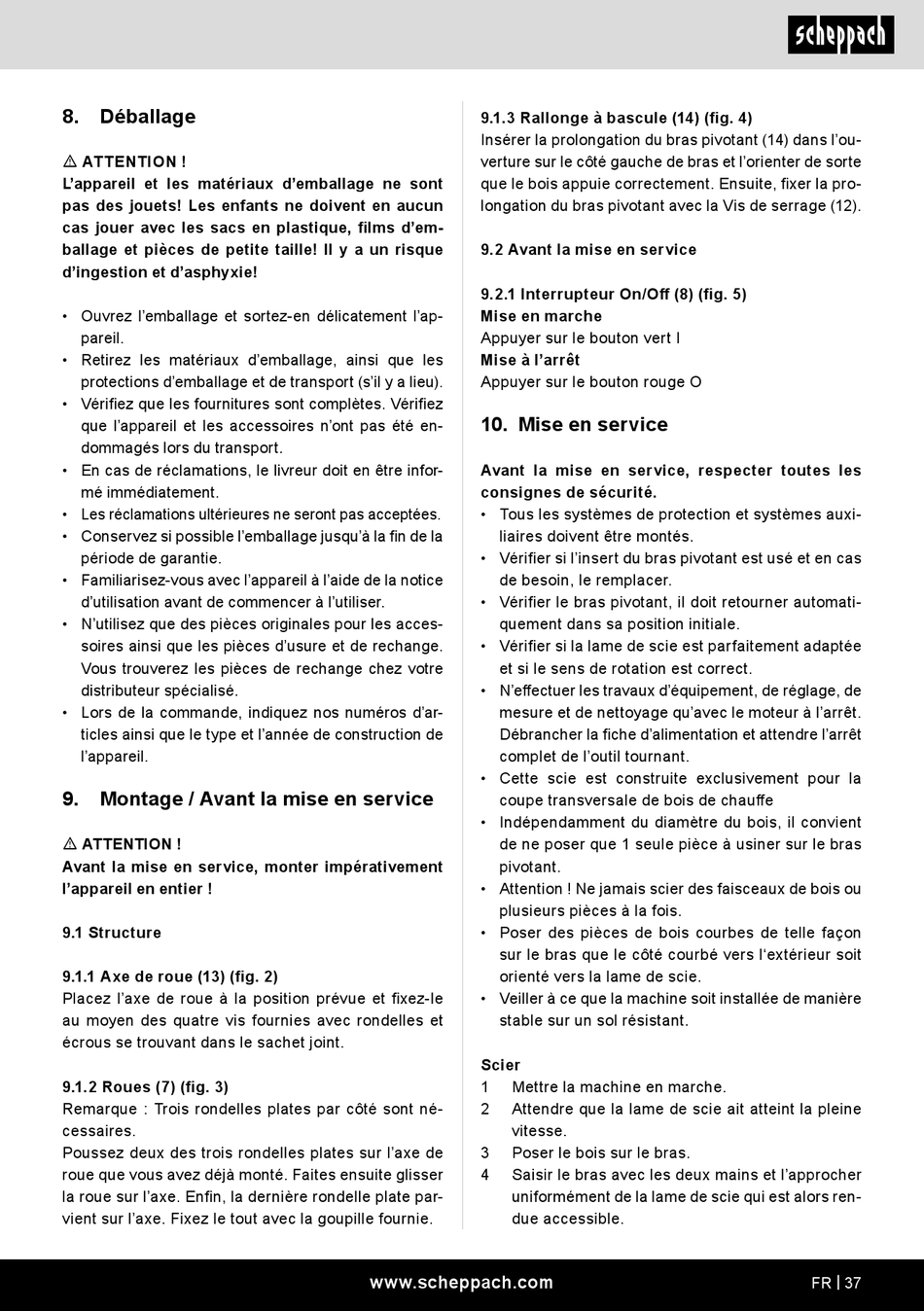

8. Déballage
m ATTENTION !
L'appareil et les matériaux d'emballage ne sont
pas des jouets! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille! Il y a un risque
d'ingestion et d'asphyxie!
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez les matériaux d'emballage, ainsi que les
protections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été en-
dommagés lors du transport.
• En cas de réclamations, le livreur doit en être infor-
mé immédiatement.
• Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles ainsi que le type et l'année de construction de
l'appareil.
9. Montage / Avant la mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
9.1 Structure
9.1.1 Axe de roue (13) (fig. 2)
Placez l'axe de roue à la position prévue et fixez-le
au moyen des quatre vis fournies avec rondelles et
écrous se trouvant dans le sachet joint.
9.1.2 Roues (7) (fig. 3)
Remarque : Trois rondelles plates par côté sont né-
cessaires.
Poussez deux des trois rondelles plates sur l'axe de
roue que vous avez déjà monté. Faites ensuite glisser
la roue sur l'axe. Enfin, la dernière rondelle plate par-
vient sur l'axe. Fixez le tout avec la goupille fournie.
9.1.3 Rallonge à bascule (14) (fig. 4)
Insérer la prolongation du bras pivotant (14) dans l'ou-
verture sur le côté gauche de bras et l'orienter de sorte
que le bois appuie correctement. Ensuite, fixer la pro-
longation du bras pivotant avec la Vis de serrage (12).
9.2 Avant la mise en service
9.2.1 Interrupteur On/Off (8) (fig. 5)
Mise en marche
Appuyer sur le bouton vert I
Mise à l'arrêt
Appuyer sur le bouton rouge O
10. Mise en service
Avant la mise en service, respecter toutes les
consignes de sécurité.
• Tous les systèmes de protection et systèmes auxi-
liaires doivent être montés.
• Vérifier si l'insert du bras pivotant est usé et en cas
de besoin, le remplacer.
• Vérifier le bras pivotant, il doit retourner automati-
quement dans sa position initiale.
• Vérifier si la lame de scie est parfaitement adaptée
et si le sens de rotation est correct.
• N'effectuer les travaux d'équipement, de réglage, de
mesure et de nettoyage qu'avec le moteur à l'arrêt.
Débrancher la fiche d'alimentation et attendre l'arrêt
complet de l'outil tournant.
• Cette scie est construite exclusivement pour la
coupe transversale de bois de chauffe
• Indépendamment du diamètre du bois, il convient
de ne poser que 1 seule pièce à usiner sur le bras
pivotant.
• Attention ! Ne jamais scier des faisceaux de bois ou
plusieurs pièces à la fois.
• Poser des pièces de bois courbes de telle façon
sur le bras que le côté courbé vers l'extérieur soit
orienté vers la lame de scie.
• Veiller à ce que la machine soit installée de manière
stable sur un sol résistant.
Scier
1 Mettre la machine en marche.
2 Attendre que la lame de scie ait atteint la pleine
vitesse.
3 Poser le bois sur le bras.
4 Saisir le bras avec les deux mains et l'approcher
uniformément de la lame de scie qui est alors ren-
due accessible.
