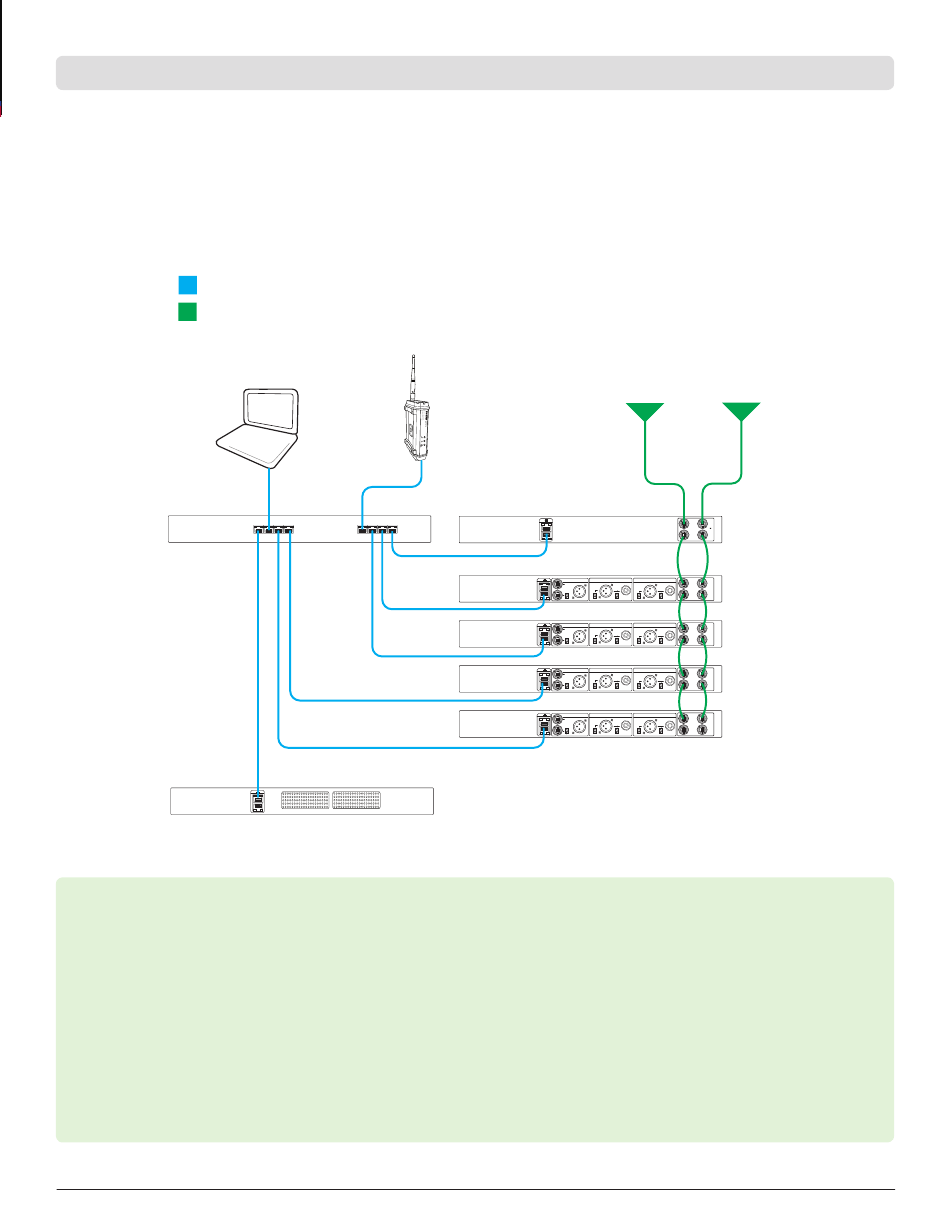

Beispiel mit 4 Empfängern
In diesem Beispiel werden mit vier AXT400 Empfängern vier Frequency-Diversity-Audiokanäle oder acht einzelne
Audiokanäle bereitgestellt.
• Der AXT620 wird dem System hinzugefügt und als DHCP-Server für das Netzwerk konfiguriert.
• Alle Empfänger werden auf das gleiche Frequenzband eingestellt und nutzen das gleiche Antennensignal über die
HF-Kaskadenanschlüsse.
• Der AXT900 kann die 8 Senderakkus laden. Der Ladestatus kann mittels WWB 6 über das Netzwerk überwacht
werden.
Ethernet-Netzwerk
HF-Signal
Ethernet-Switch
AXT620
Akkuladegerät für
AXT900
die Rackmontage
Tipps
• Antennen verwenden, die den Frequenzbereich der Empfänger abdecken.
• Mittels der HF-Kaskadenanschlüsse die gemeinsame Nutzung des HF-Signals durch den AXT600 Spectrum
Manager und die AXT400 Empfänger ermöglichen.
• Für Netzwerkverbindungen einen AXT620 Ethernet-Switch verwenden. Den DHCP-Schalter auf ON stellen, bevor
die Stromversorgung eingeschaltet wird.
• Jede Komponente an einen Anschluss am AXT620 Ethernet-Switch anschließen.
• Den AXT610 ShowLink Access Point an einen PoE (Power over Ethernet)-fähigen Ethernet-Anschluss oder eine
externe Stromversorgung anschließen.
• Die Fernsteuerung der Sender ist über WWB6 oder am Menü auf der Vorderseite des Empfängers möglich.
WWB6
HF-Antenne B
AXT610
ShowLink
Access Point
AXT600
AXT400
in
word
clock
thru
line
mic
Term 75
Class 1 PoE
AXT400
in
word
clock
thru
line
mic
Term 75
Class 1 PoE
AXT400
in
word
clock
thru
line
mic
Term 75
Class 1 PoE
AXT400
in
word
clock
thru
line
mic
Term 75
Class 1 PoE
Chapter 6 - Axient System Examples
HF-Antenne A
Spectrum Manager
B A
Empfänger
lift line lift
GND mic GND
B A
Empfänger
lift
line lift
GND mic GND
B A
Empfänger
lift
line lift
GND mic GND
B A
Empfänger
lift
line lift
GND mic GND
B A
