Mehrere Ebenen von Antennensplitter

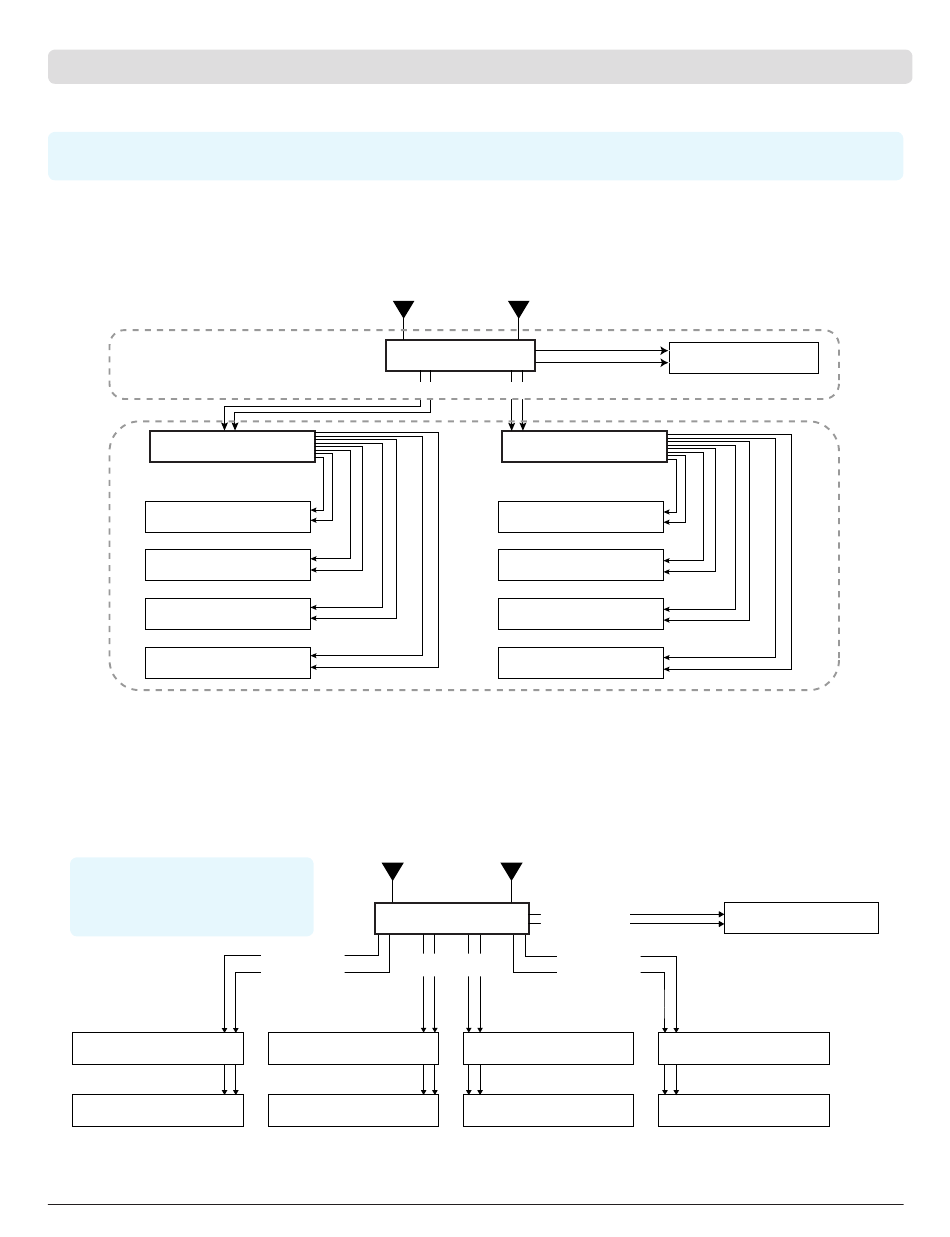

Bei großen Konfigurationen können mehrere AXT630 oder AXT631 Systeme kaskadiert werden, um bis zu 3
Signalverteilungsebenen zu generieren:
Hinweis: Um optimale HF-Leistung zu erzielen, alle HF-Ausgänge auf einer Ebene verwenden, bevor weitere Ebenen erstellt werden.
Beispiel 1
Ebene 1
AXT630 (G1 Filtered)
Receiver (G1)
Receiver (G1)
Receiver (G1)
Receiver (G1)
Ebene 2
AXT630-Bandfilter so einstellen, dass er an das
Frenquenzband der angeschlossenen Empfänger
angepasst ist
Beispiel 2
Hinweis: An die Kaskadenanschlüsse
der Empfänger nur Geräte mit demsel-
ben Frequenzband anschließen.
Receiver (G1)
Cascade Ports
Receiver (G1)
54 Part 2: System Setup and Configuration
AXT630 (Wideband)
RF Outputs
AXT630 (Wideband)
RF Outputs RF Outputs
Receiver (H4)
Cascade Ports
Receiver (H4)
AXT630 auf Wideband eingestellt
Den AXT600 Spectrum Manager an die HF-
Kaskadenanschlüsse eines AXT630 auf Ebene 1
anschließen.
Cascade Ports
RF Outputs
AXT630 (H4 Filtered)
Receiver (H4)
Receiver (H4)
Receiver (H4)
Receiver (H4)
Cascade Ports
RF Outputs
Receiver (J5)
Cascade Ports
Receiver (J5)
AXT600
AXT600
Receiver (L3)
Cascade Ports
Receiver (L3)
