AXT630 Antennensplittersystem

AXT630
470-698 MHz
Antenna Distribution
Ampli er
4 5
AXT630
Input 100-240 V ~ 50/60 Hz 0.8A max.
(5.8A max. outlet loaded)

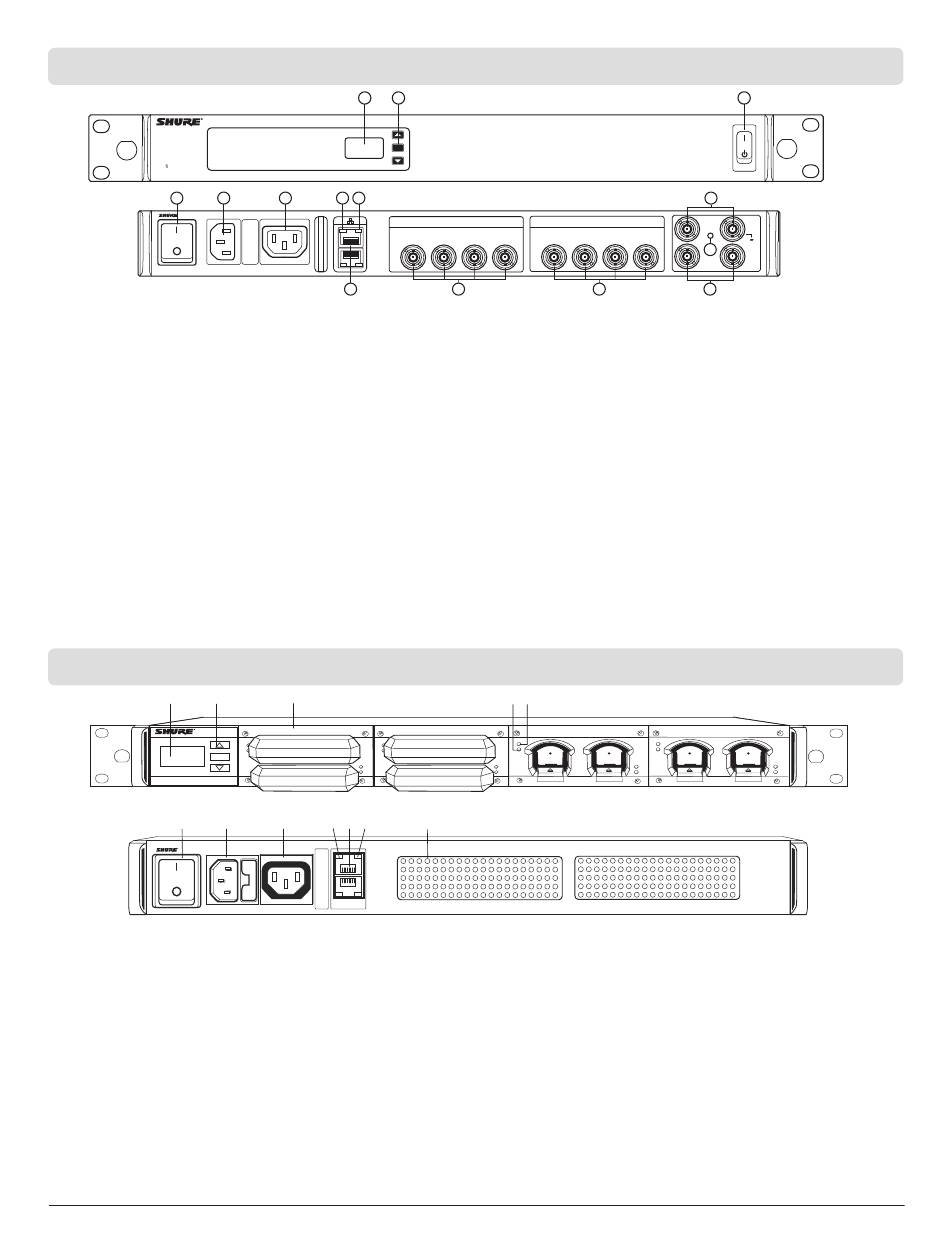

Vorder- und Rückseite
① LCD-Anzeige
Zeigt Menüs und Einstellungen an.
② Navigationstasten
• Pfeile: Dienen zum Durchlaufen der Menüs und
zur Änderung der Einstellungen.
• SETErmöglicht die Bearbeitung der Menüs und
die Speicherung von Änderungen.
③ AN/AUS-Schalter (Power)
Dient zum An- und Ausschalten des Geräts
④ Netz-Hauptschalter
Netz-Hauptschalter
⑤ Netzeingang
IEC-Anschluss, 100-240 V (Wechselspannung)
⑥ Netz-Reihenschaltung
Mittels IEC-Verlängerungskabeln lassen sich
bis zu 5 Geräte an eine einzelne Netzsteckdose
anschließen.
AXT900 Ladestation für die Rackmontage
① ②
AXT 900
SET
Charger System
⑫ ⑥
AXT900
Vorder- und Rückseite
① LCD-Anzeige
Zeigt Akkustatus und Menüeinstellungen an.
② Bedienungstasten
Zur Navigation des LCD-Bildschirms. Beide
Pfeiltasten gedrückt halten, um das Menü „Utility"
aufzurufen bzw. zu verlassen.
③ Lademodul
Auswechselbare Module für Hand- und
Taschensenderakkus.
③ Ladezustand-LED
Zeigt den Akku-Ladezustand an.
⑤ Überwachungsauswahl-LED
Diese weiße LED zeigt an, welcher Akku im
Überwachungsmenü ausgewählt wurde.
1 2
SET
6 7 9
4B 3B
Output 100-240~
5A max. 50/60 Hz UNSW.
PoE Class 1
8
⑦ Netzwerkgeschwindigkeits-LED (gelb):
• Aus = 10 Mbps
• Ein = 100 Mbps
⑧ Ethernet-Anschlüsse (2)
Klasse 1, PoE-fähig. Zum Anschließen an ein
Ethernet-Netzwerk, um Fernsteuerung und
-überwachung zu ermöglichen.
⑨ Netzwerkstatus-LED (grün)
• Aus = keine Netzwerkverbindung
• Ein = Netzwerkverbindung aktiv
• Blinkt = Netzwerkverbindung aktiv;
Blinkgeschwindigkeit entspricht
Datenverkehrsaufkommen
⑩ HF-Ausgangsanschlüsse, Kanal B
Leiten das HF-Signal für Kanal B weiter.
③
⑦ ⑨ ⑧ ⑩ ⑪
⑥ Netzeingang
Zum Anschluss an die Netzversorgung mittels des
mitgelieferten Netzkabels.
⑦ Netz-Reihenschaltung
Zur Stromversorgung zusätzlicher Einheiten.
⑧ Ethernet-Anschlüsse (2)
Zum Anschließen an ein Ethernet-Netzwerk, um
Fernsteuerung und -überwachung zu ermöglichen.
⑨ Netzwerkstatus-LED (grün)
Aus = keine Netzwerkverbindung
Ein = Netzwerkverbindung aktiv
Blinkt = Netzwerkverbindung aktiv;
Blinkgeschwindigkeit entspricht
Datenverkehrsaufkommen
RF outputs
RF outputs
2B 1B 4A 3A 2A
10 11
⑪ HF-Ausgangsanschlüsse, Kanal A
⑫ Antennen-Eingangsanschlüsse, Kanäle
A und B
⑬ HF-Kaskadenanschlüsse, Kanäle A und B
⑭ Antennen-Eingangsstatus-LED
④ ⑤
⑩ Netzwerkgeschwindigkeits-LED (gelb)
⑪ Lüftergitter
⑫ AN/AUS-Schalter
