Ereignisprotokoll

Das Ereignisprotokoll protokolliert die Maßnahmen des Spectrum Managers und anderer von ihm verwalteter Geräte wie nachfolgend aufgeführt. Das
Protokoll speichert bis zu 150 Ereignisse. Der Beginn eines Ereignis-Datensatzes wird durch ein Sternchen (*) angezeigt. Das aktuellste Ereignis ers-
cheint am oberen Rand des Protokolls. Den Drehknopf verwenden, um die Ereignisliste zu durchlaufen. Wenn die Speichergrenze erreicht ist, werden
die ältesten Ereignisse überschrieben.
Hinweis: Durch Aus- und Wiedereinschalten der Stromversorgung oder eine Firmware-Aktualisierung wird das Ereignisprotokoll gelöscht.
Frequenzen:
• Reservefrequenz
heruntergestuft
• Reservefrequenz
hochgestuft
• Frequenz zugewiesen an
[Kanalname]
• Scan gespeichert

Scan

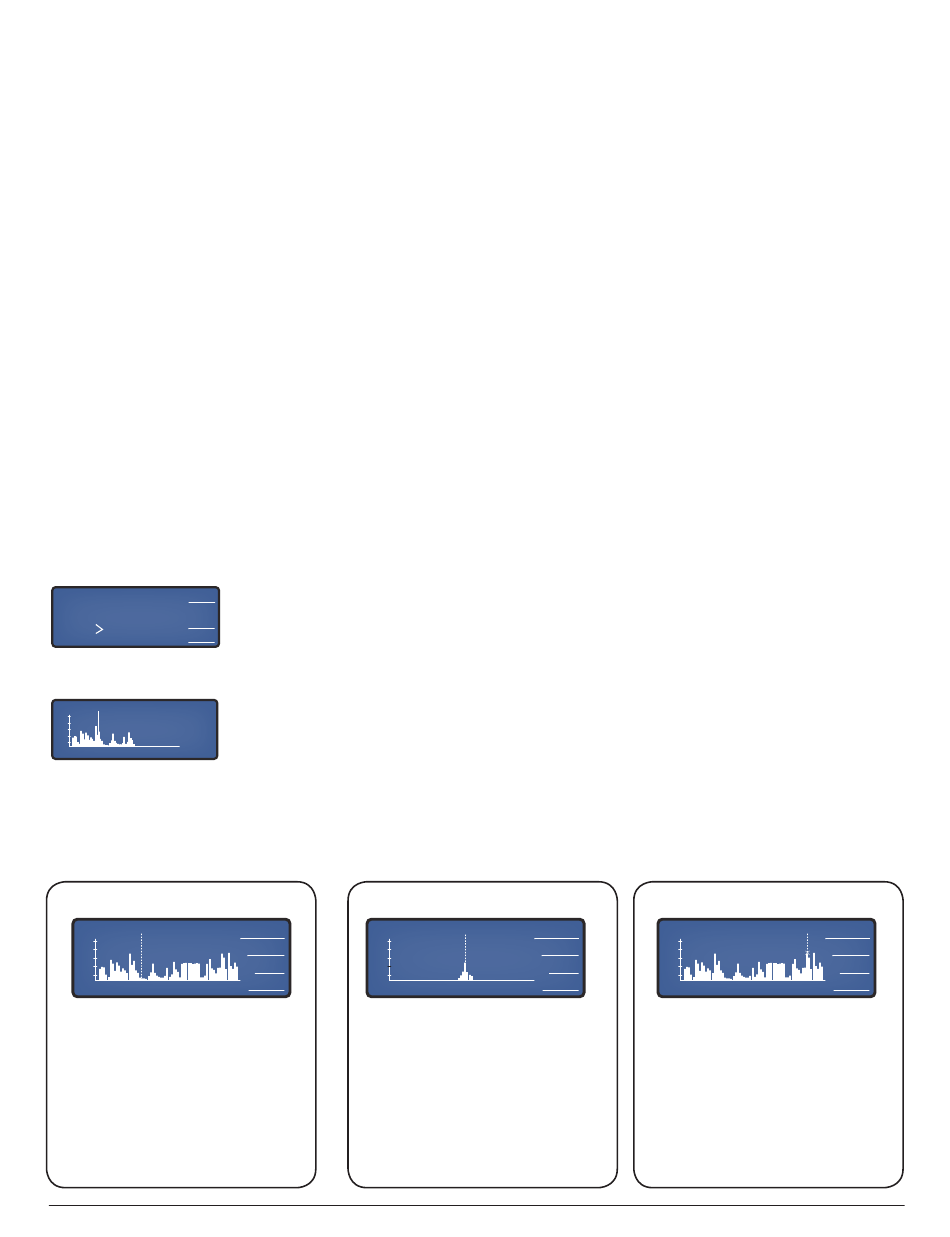

Bei einem Spektrum-Scan wird ein HF-Diagramm auf der Datenanzeige erstellt. Die Tools Cursor, Zoom und Peak verwenden, um einen bestimmten
Bereich des Diagramms zu untersuchen. Mit der Option Store kann der Spectrum Manager einen kompletten Satz Scandaten zur Referenz oder zur
Berechnung der Liste kompatibler Frequenzen speichern. Scans, die über das Menü des Spectrum Managers eingeleitet wurden, decken den gesamten
programmierbaren Frequenzbereich ab. Mithilfe des Tools ‚Frequency Plot' in Wireless Workbench können ein Teilsatz dieses Bereichs gescannt sowie
die Schrittgröße und Auflösungsbandbreite eingestellt werden.
Sweep: Single Start
Peak Hold: Off
Recall
Exclusion
-85 dB
Threshold
Store
dBm
-20
-40
-60
-80
-100
470.000 Mhz 952.000 Mhz
Das HF-Diagramm wird
auf dem Datendisplay
angezeigt.

Cursor-Tool

dBm
-20
-40
-60
-80
-100
470.000 Mhz 952.000 Mhz
Cursor fügt eine verschiebbare sen-
krechte, gestrichelte Linie im HF-
Diagramm ein. Den Cursor mit dem
Drehknopf platzieren.
Der Frequenzwert und die Signalstärke an
der Cursorstelle werden am oberen Rand
des Diagramms angezeigt.
Verwaltete Geräte:
• [Geräte-Kennnummer] geht offline
• [Geräte-Kennnummer] geht online
• [Geräte-Kennnummer] entfernt
• [Geräte-Kennnummer] hinzugefügt
• Sender [Tx]-Profil geändert
Im Menü des Spectrum Managers: Manual > Scan
1. Die folgenden Modi einstellen:
• Sweep = Single oder Continuous
• Peak Hold = Off oder ON
• Exclusion Threshold = Oberhalb dieses Wertes schließt der Spectrum Manager die gescannten Frequenzen aus
der Berechnung der Liste kompatibler Frequenzen aus. Der Schwellwert kann während der Bearbeitung auf der
Anzeige Scan Data angezeigt werden.
Hinweis: Den Ausschlussschwellwert auf -90 dB einstellen, wenn ULX-D Empfänger im High-Density-Modus verwendet
werden
2. Start drücken, um mit dem Scannen zu beginnen. Der Scan-Fortschritt wird während des Scans angezeigt. Nachdem
dies durchgeführt wurde, Store drücken, um den Scan zu speichern. Recall auswählen, um einen gespeicherten
Scan aufzurufen. Der aufgerufene Scan überschreibt die aktuellen Scandaten. Nicht gespeicherte Scandaten werden
gelöscht, wenn der Spectrum Manager abgeschaltet wird.

Zoom-Tool

Cursor
dBm
-20
Zoom
-40
-60
Peak
-80
-100
Listen
470.000 Mhz
Zoom vergrößert das HF-Diagramm an
der Cursorstelle zur detaillierten Analyse.
Zoom verwenden, um einzelne
Frequenzen in einer ausgelasteten HF-
Umgebung zu bestimmen.
Chapter 17 - Frequency Coordination and Spectrum Management
Liste kompatibler Frequenzen (CFL):
• Liste kompatibler Frequenzen
gelöscht
• Neue Frequenz hinzugefügt
• Frequenz gelöscht
• Frequenz geändert
• Frequenztyp geändert
• Liste kompatibler Frequenzen
zugewiesen
• Neue Liste kompatibler Frequenzen
berechnet

Peak-Tool

Cursor
dBm
-20
Zoom
-40
-60
Peak
-80
-100
Listen
952.000 Mhz
Damit kann der Cursor nur die höchsten
Spitzen des HF-Diagramms auswählen.
Peak bietet eine Methode zur schnellen
Bestimmung der stärksten Signale im
HF-Diagramm.
Ausschlüsse:
• Ausschluss-Schwellwert
geändert
• Ausschluss hinzugefügt
(Frequenz oder Bereich)
• Ausschluss gelöscht
(Frequenz oder Bereich)
Cursor
Zoom
Peak
Listen
470.000 Mhz 952.000 Mhz
