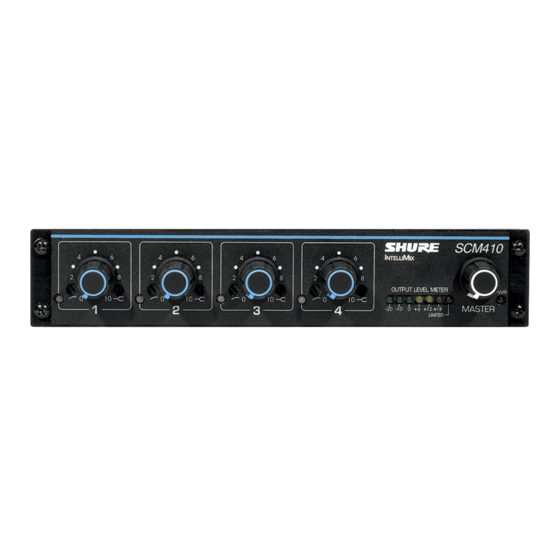

CONSOLA MEZCLADORA AUTOMATICA DE MICROFONOS DE CUATRO CANALES
2009 Shure Incorporated
©
27E8690 (Rev. 1)
Model SCM410/SCM410E User Guide
FOUR CHANNEL AUTOMATIC MICROPHONE MIXER
MÉLANGEUR AUTOMATIQUE À QUATRE CANAUX
AUTOMATISCHER 4-KANAL-MIKROFON-MISCHER
MIXER AUTOMATICO A QUATTRO CANALI PER MICROFONI
4
SCM410/SCM410E
SCM410/SCM410E
SCM410/SCM410E
SCM410/SCM410E
SCM410/SCM410E
Printed in U.S.A.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Shure SCM410
Inhaltszusammenfassung für Shure SCM410
- Seite 1 Model SCM410/SCM410E User Guide SCM410/SCM410E FOUR CHANNEL AUTOMATIC MICROPHONE MIXER SCM410/SCM410E MÉLANGEUR AUTOMATIQUE À QUATRE CANAUX SCM410/SCM410E AUTOMATISCHER 4-KANAL-MIKROFON-MISCHER SCM410/SCM410E CONSOLA MEZCLADORA AUTOMATICA DE MICROFONOS DE CUATRO CANALES SCM410/SCM410E MIXER AUTOMATICO A QUATTRO CANALI PER MICROFONI 2009 Shure Incorporated Printed in U.S.A.
-
Seite 2: Inhaltsverzeichnis
SCM410-ANSCHLÜSSE......... -
Seite 3: Beschreibung
SCM410 verwendet werden. Mehrere SCM410 Mischer SCM410E wird mit 220-240 V Wechselspannung betrieben. Zum Liefer- können mit anderen SCM410 Mischern sowie mit den Shure Mischer- umfang jedes Mischers gehört ein Netzkabel, Befestigungsteile für die Modellen FP410, SCM810, und SCM800 zusammengeschaltet werden. -
Seite 4: Rückseite
„ “ 12 V Phantomspeisespannung: Wenn dieser Schalter auf EIN gest- ellt ist, liefert das SCM410 12 V Phantomspannung an die einzelnen XLR- Mikrofoneingänge. Diese Funktion ist besonders praktisch für Kondensa- DIP-SCHALTER-FUNKTIONEN tormikrofone, da die meisten Kondensatormikrofone Phantomspeisung... -
Seite 5: Montage
2 Spreizhalterungen • 4 Holzschrauben, 1,25 cm RACK-MONTAGE Im Lieferumfang des SCM410 sind Befestigungsteile für die Montage MONTAGE ZWEIER MISCHER (VOLL-RACK) eines oder zweier Geräte in einem 19-Zoll-Audio-Rack enthalten. Die Be- Die beiden Mischer nebeneinander plazieren und mit zwei (2) festigungsteile können auch zur Rack-Montage anderer Shure Produkte,... -
Seite 6: Tischplatten-Montage
TISCHPLATTEN-MONTAGE Die vier (4) mitgelieferten Gummisockel an jeder Ecke auf der Un- terseite des Mischers anbringen, siehe Abbildung 9. Dadurch wird Rut- schen verhindert und die Tischfläche geschont. BEFESTIGUNG DER GUMMISOCKEL FÜR DIE TISCHPLATTEN-MONTAGE ABBILDUNG 9 FESTER EINBAU OBENLIEGENDER EINBAU HÄNGENDER EINBAU Hinweis: Die mitgelieferten Befestigungsteile sind zur Montage an Holz Die Spreizhalterungen mit vier (4) Halterungsschrauben an den... -
Seite 7: Scm410-Anschlüsse
ODER SCM410 ANSCHLÜSSE ABBILDUNG 14 ZUSAMMENSCHALTUNG MEHRERER MISCHER Werden mehr als 4 Eingänge benötigt, können mehrere Mischer Shure Außerdem sollten die zusammengeschalteten Mischer aus SCM410 oder SCM810 zusammengeschaltet werden, indem die „LINK demselben Netzkreis gespeist werden, um Erdströme zu OUT“-Buchse des ersten Mischers an die „LINK IN“-Buchse des nächsten minimieren. -
Seite 8: Grundregeln Für Den Mischerbetrieb
Programmaterialpegel unbearbeitet. Auf werden. Der voreingestellte Schwellwert des Begrenzers ist +16 dBu. diese Weise wird eine Überlastung der am Ausgang des SCM410 ange- Werkseitig ist der Begrenzer abgeschaltet. schlossenen Geräte verhindert. Ein Aufziehen der Kanal- oder des Mas-... -
Seite 9: Technische Daten
TECHNISCHE DATEN Meßbedingungen (soweit nicht anders angegeben): Netzspannung 120 V Wechselspannung, 60 Hz (SCM410) oder 230 V Wechselspannung, 50 Hz (SCM410E), volle Verstärkung; 1 kHz, ein Kanal aktiviert; Quellimpedanzen: Mikrofon 150 ; Abschlußimpedanzen: Line/Mic Aux 10 k Frequenzgang (bei 1 kHz, Kanalregelknöpfe auf Mittenstellung) Eingangs-LEDs 50 Hz bis 20 kHz 2 dB;... -
Seite 10: Erweiterte Funktionen
(Die Shure- Broschüre AMS Update enthält weitere Anwendungsbeispiele der erwei- terten Logik. Diese Broschüre ist vom Shure Applications Department er- hältlich.) Folgende Logikfunktionen stehen für jeden Kanal zur Verfügung: GATE OUT: Folgt der Kanal-Gatesteuerung und geht in den Zustand „Logisch Null“ (Logic Low) über (senkt Strom ab), wenn das Mikrofon an- gesteuert wird. -
Seite 11: Vorschläge Für Logikanwendungen
GATE-OUT-Pins anschließen (siehe Abbildung 22). Um Schalt- tionen. Weitere Vorschläge und Lösungen für Installationsprobleme erh- geräusche zu vermeiden, darf das externe Netzteil nicht mit der Chassis- alten Sie von der Shure Applications Group (bzw. von der zuständigen oder Rack-Masse verbunden werden. Landesvertretung). -
Seite 12: Gatesteuerung Durch Störschall Verhindern
Lautsprecher einer Rufanlage • Lautsprecher eines Telekonferenz-Systems Der SCM410 kann die Aktivierung von Mikrofonen durch solche und ähnliche Schallquellen wie folgt verhindern. Ein Mikrofon in der Nähe der Störschallquelle plazieren. Das Sig- nal dieses Mikrofons an einen Kanaleingang führen. -oder- die Störschallquelle direkt an einem Kanaleingang anschließen. -
Seite 13: "Inhibit"-Funktion
„INHIBIT“-FUNKTION EXTERNE LOGIK-STEUERGERÄTE Die Logikpegel des SCM410 sind direkt kompatibel zu TTL- und 5-V- informationen über die inhibit-funktion sind im „ interne modi- anhang CMOS-Schaltungen. Die Mischer-Logiksteuerung kann auch mit einer fikationen “ zu finden 15-V-CMOS-Logik betrieben werden, wenn ein Endwiderstand an jedem FERNBEDIENUNG DES LAUTSTÄRKEPEGELREGLERS... - Seite 14 United States: Europe, Middle East, Africa: Asia, Pacific: Canada, Latin America, Shure Incorporated Shure Europe GmbH Shure Asia Limited Caribbean: Shure Incorporated 5800 West Touhy Avenue Wannenäckestr. 28, Unit 301, 3rd Floor Niles, IL 60714-4608 USA 74078 Heilbronn, Germany Citicorp Centre...
