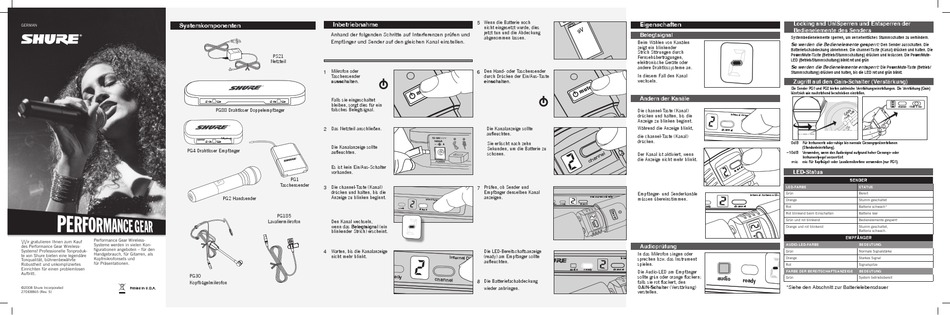

Shure PERFORMANCE GEAR Handbuch

Systemkomponenten
german

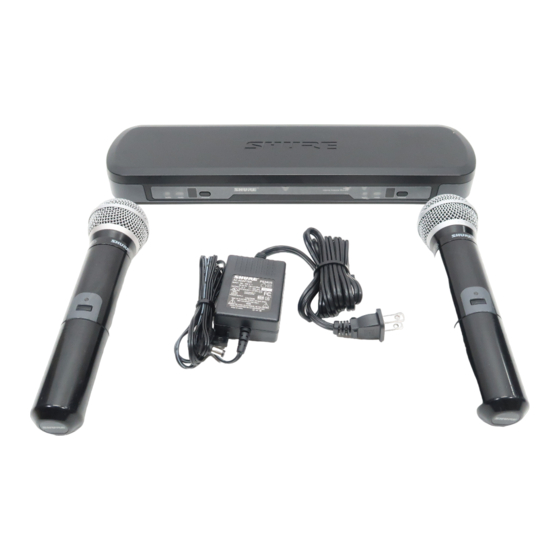

PG4 Drahtloser Empfänger
W Performance Gear Wireless-
ir gratulieren Ihnen zum Kauf
Systeme werden in vielen Kon-
des Performance Gear Wireless-
figurationen angeboten – für den
Systems! Professionelle Tonproduk-
Handgebrauch, für Gitarren, als
te von Shure bieten eine legendäre
Kopfmikrofonsets und
Tonqualität, bühnenbewährte
für Präsentationen. .
Robustheit und unkompliziertes
Einrichten für einen problemlosen
Auftritt.
PG30
Kopfbügelmikrofon
©2008 Shure Incorporated
Printed in U.S.A.
27DE8865 (Rev. 5)
Inbetriebnahme
Anhand der folgenden Schritte auf Interferenzen prüfen und
Empfänger und Sender auf den gleichen Kanal einstellen.
PS21
Netzteil
1 Mikrofon oder
Taschensender
ausschalten.
Falls sie eingeschaltet
bleiben, sorgt dies für ein
PG88 Drahtloser Doppelempfänger falsches Belegtsignal.
2
Das Netzteil anschließen.
Die Kanalanzeige sollte
aufleuchten.
Es ist kein Ein/Aus-Schalter
vorhanden.
PG1
Taschensender
3
Die channel-Taste (Kanal)
drücken und halten, bis die
Anzeige zu blinken beginnt.
PG2 Handsender
audio
PG185
Den Kanal wechseln,
Lavaliermikrofon
wenn das Belegtsignal (ein
blinkender Strich) erscheint.
4
Warten, bis die Kanalanzeige
nicht mehr blinkt.
audi o
read y
5
Wenn die Batterie noch
nicht eingesetzt wurde, dies
jetzt tun und die Abdeckung
abgenommen lassen.
6 Den Hand- oder Taschensender
durch Drücken der Ein/Aus-Taste
einschalten.
Die Kanalanzeige sollte
aufleuchten.
Sie erlischt nach zehn
Sekunden, um die Batterie zu
schonen.
7 Prüfen, ob Sender und
Empfänger denselben Kanal
anzeigen.
Internal Anten
audio ready
ready
channel
Die LED-Bereitschaftsanzeige
Inter nal Dive r (ready) am Empfänger sollte
aufleuchten.
audio
cha nne l
8
Die Batteriefachabdeckung
wieder anbringen.
Eigenschaften
Belegtsignal
Beim Wählen von Kanälen
zeigt ein blinkender
Strich Störungen durch
Fernsehübertragungen,
elektronische Geräte oder
andere Drahtlossysteme an.
In diesem Fall den Kanal
wechseln.
Ändern der Kanäle
Die channel-Taste (Kanal)
Interna l Anten
drücken und halten, bis die
Anzeige zu blinken beginnt.
audio
Während die Anzeige blinkt, ready
chann el
die channel-Taste (Kanal)
drücken.
Der Kanal ist aktiviert, wenn
die Anzeige nicht mehr blinkt.
Empfänger- und Senderkanäle
Internal Antenna Diversity
Internal Antenna Diversity müssen übereinstimmen.
channel
audio ready channel
Audioprüfung
In das Mikrofon singen oder
Internal Diversity Antenna Syste sprechen bzw. das Instrument
spielen.
ready channel
Die Audio-LED am Empfänger
sollte grün oder orange flackern; aud io
rea dy
falls sie rot flackert, den
GAIN-Schalter (Verstärkung)
verstellen.
Locking and UnlSperren und Entsperren der
Bedienelemente des Senders
Systembedienelemente sperren, um versehentliches Stummschalten zu verhindern.
So werden die Bedienelemente gesperrt: Den Sender ausschalten. Die
Batteriefachabdeckung abnehmen. Die channel-Taste (Kanal) drücken und halten. Die
Power/Mute-Taste (Betrieb/Stummschaltung) drücken und loslassen. Die Power/Mute-
LED (Betrieb/Stummschaltung) blinkt rot und grün
So werden die Bedienelemente entsperrt: Die Power/Mute-Taste (Betrieb/
Stummschaltung) drücken und halten, bis die LED rot und grün blinkt.
Zugriff auf den Gain-Schalter (Verstärkung)
Die Sender PG1 und PG2 bieten zahlreiche Verstärkungseinstellungen. Die Verstärkung (Gain)
lässt sich wie nachstehend beschrieben einstellen.
0dB Für Instrumente oder ruhige bis normale Gesangspräsentationen
(Standardeinstellung).
–10dB Verwenden, wenn das Audiosignal aufgrund hoher Gesangs- oder
Instrumentpegel verzerrt ist.
mic
mic Für Kopfbügel- oder Lavaliermikrofone verwenden (nur PG1).
LED-Status
SENDER
LED-FARBE STATUS
Grün Bereit
Orange Stumm geschaltet
Rot Batterie schwach*
Rot blinkend beim Einschalten Batterie leer
Grün und rot blinkend Bedienelemente gesperrt
Orange und rot blinkend Stumm geschaltet,
Batterie schwach.
EMPFÄNGER
AUDIO-LED-FARBE BEDEUTUNG
Grün Normale Signalstärke
Inte rna l Div er
Orange Starkes Signal
Rot Signalspitze
FARBE DER BEREITSCHAFTSANZEIGE BEDEUTUNG
Grün System betriebsbereit
cha nne l
*Siehe den Abschnitt zur Batterielebensdauer
