AXT630 Antennensplittersystem – Menüs und Navigation

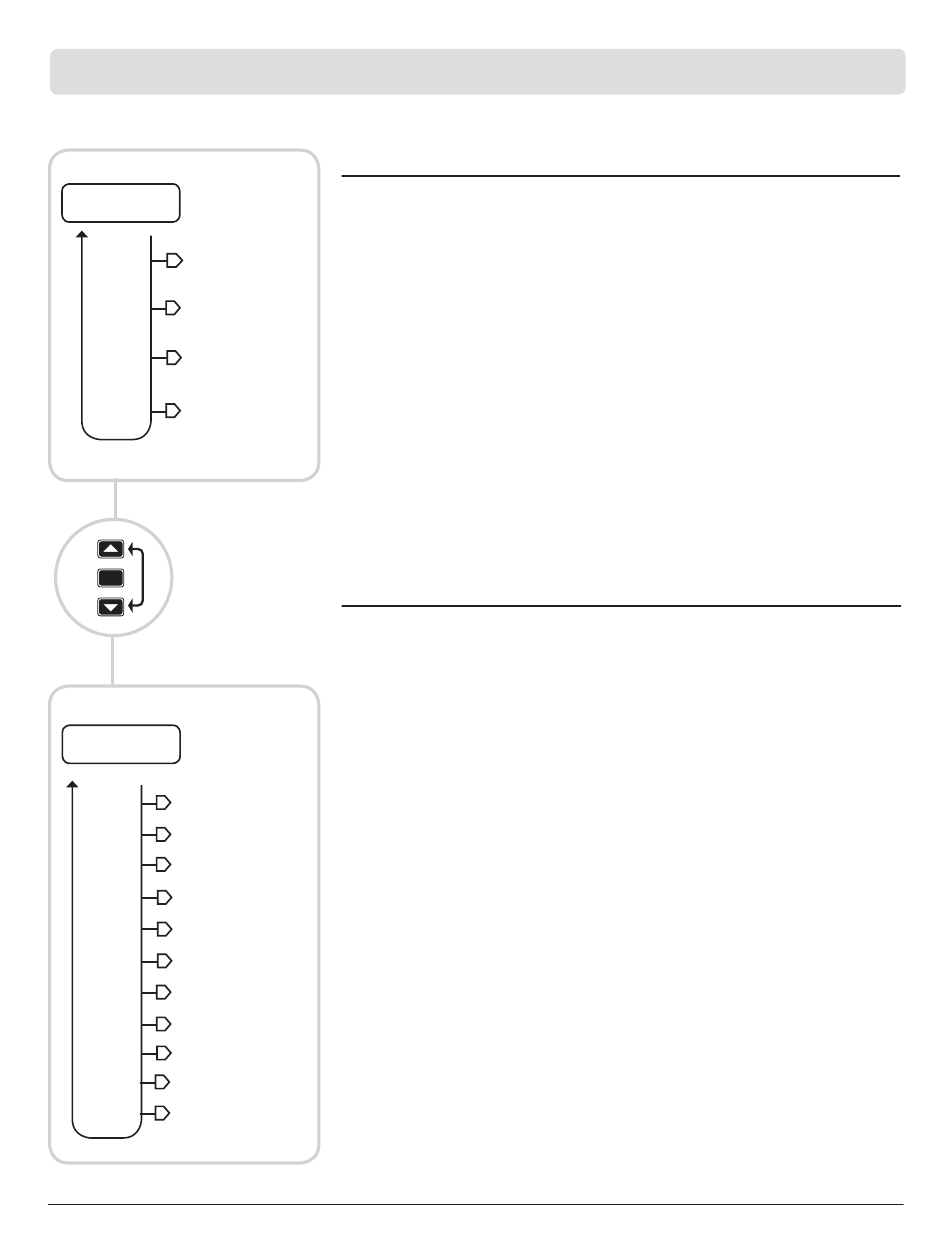

Das AXT630 verfügt über zwei separate Menüs: „Main" und „Utility". Beide Pfeiltasten gedrückt halten, um zwischen den beiden Menü
zu wechseln.
Band
Antenna Cascade
RF Gain
Antenna Power
Network Status
Beide Pfeiltasten
gedrückt halten,
um zwischen dem
SET
Menü „Main" und
dem Menü „Utility"
zu wechseln.
IP Mode
IP Address
Subnet
MAC
Brightness
Display Invert
Front Panel Lock
Power Switch Lock
Fan
Firmware
Serial Number
Device ID
170 Part 7: Reference Chapters
Beschreibung des Menüs „Main"
Das Menü „Main" verwenden, um den Frequenzbandfilter auszuwählen, die HF-
Verstärkung einzustellen und die Antennenanschlüsse zu konfigurieren.
Band
Dient zum Auswählen einer Eingangsbandfilterung.
• Band: Vier auswählbare Eingangsfilter sind
verfügbar, um die Frequenzbänder der Sender und
Empfänger aufeinander einzustimmen.
• Wideband: Erweitert Frequenzunterstützung für
alle 4 Bänder, damit Empfänger in verschiedenen
Bändern die HF-Ausgänge benutzen können.
Antenna Cascade
• Auto: Die Anschlüsse werden aktiviert, wenn ein
angeschlossenes Gerät den Anschluss mit 12-15 V
(Gleichspannung) versorgt.
• On: Die Anschlüsse sind ständig aktiv, unabhängig
von der durch ein angeschlossenes Gerät
angelegten Spannung.
Beschreibung des Menüs „Utility"
Das Menü „Utility" dient zum Konfigurieren der Netzwerkeinstellungen und Einstellen der
Geräteeinstellungen.
IP Mode
• Automatic: Dient zur Verwendung mit einem
DHCP-Server, der automatisch eine IP-Adresse
zuweist.
• Manual: Dient zum Einstellen einer gültigen IP-
Adresse und eines Subnetzes, wenn kein DHCP-
Server verfügbar ist.
IP Address
Zeigt die IP-Adresse an.
Subnet
Zeigt die Subnetz-Einstellung an.
MAC (MAC-Adresse)
Zeigt die MAC-Adresse an, bei der es sich um eine
eingebettete, nicht änderbare Kennnummer handelt,
anhand der das Netzwerk und die WWB6-Software
Komponenten identifizieren.
Brightness
Stellt die Helligkeit der LCD-Anzeige auf niedrig,
mittel oder hoch ein.
Display Invert
Ändert das LCD-Menü von weißem Text auf dunklem
Hintergrund zu dunklem Text auf hellem Hintergrund.
Front Panel Lock
Sperrt bzw. entsperrt die Navigationstasten, um
versehentliche oder unbefugte Änderungen an den
Einstellungen zu verhindern.
• On: Sperrt die Navigationstasten.
• Off: Entsperrt die Navigationstasten.
RF Gain
Gain-Einstellungen erfolgen in Schritten von 1 dB, um
das Antennensignal zu verstärken bzw. zu dämpfen.
Antenna Power
• On: Die Antennenanschlüsse stellen 12-15 V
(Gleichspannung) zur Stromversorgung aktiver
Antennen bereit.
• Off: Schaltet die Gleichspannung an den
Antennenanschlüssen aus.
Network Status
• Active: Zeigt die Verbindung mit anderen Geräten
im Netzwerk an.
• Inactive: Keine Verbindung mit anderen Geräten
im Netzwerk.
Power Switch Lock
Sperrt den An/Aus-Schalter, um sicherzustellen,
dass die Stromversorgung nicht versehentlich
ausgeschaltet wird.
• On: Sperrt den An/Aus-Schalter.
• Off: Entsperrt den An/Aus-Schalter.
Fan (Kühllüftermodus)
• Automatic: Der Kühllüfter ist aktiviert und passt
seine Drehzahl gemäß der internen Temperatur
des Geräts an.
• Always On: Der Kühllüfter läuft ständig mit
maximaler Drehzahl, um in warmen Umgebungen
maximale Kühlleistung bereitzustellen.
Firmware
Zeigt die Version der in diesem Gerät installierten
Firmware an.
Serial Number
Zeigt die Seriennummer an.
Device ID
Kennzeichnet das Gerät im Netzwerk. Die Option
kann mit SET und den Pfeiltasten bearbeitet werden.
