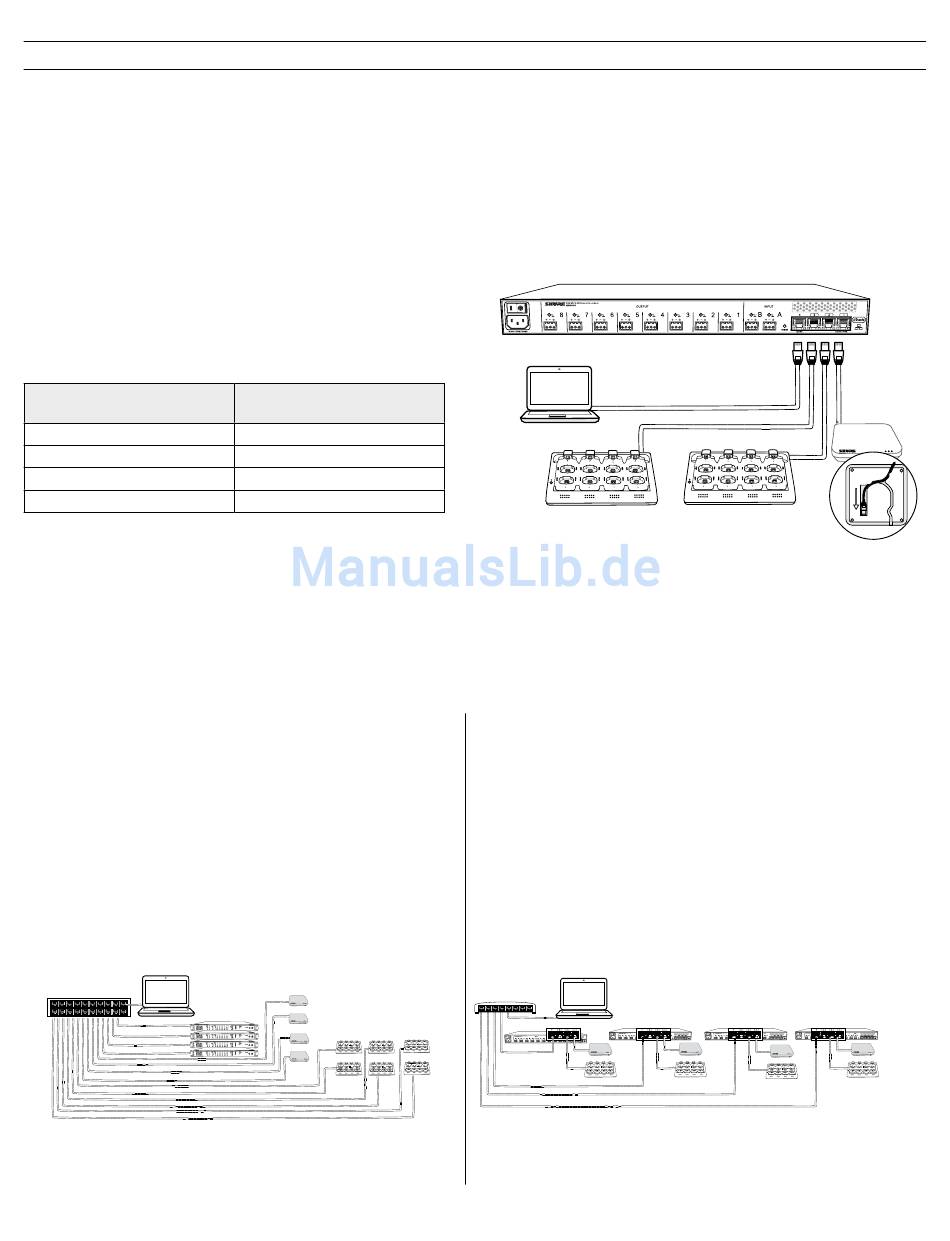

Anschließen der Komponenten
Die MXW-Komponenten werden mit Ethernet-Kabeln und einem Switch angeschlossen. Bei kleinen Systemen mit einzelnem Access Point fungiert die
MXW-Audio-Netzwerk-Schnittstelle als Switch. Bei Systemen mit mehr als einem Access Point ist ein zusätzlicher Gigabit-Switch erforderlich, um alle
Komponenten miteinander zu verbinden.
Anforderungen:
• Abgeschirmte Cat 5e (oder höhere) Ethernet-Kabel verwenden. Die Kabellänge zwischen den Geräten auf ≤100 m begrenzen.
• Gigabit-Netzwerkausrüstung zwischen den Netzwerk-Audio-Geräten verwenden (bei Systemen mit >1 Access Point erforderlich).
• Sicherstellen, dass die MXW-Komponenten die gleiche Firmware-Version aufweisen.
• Sicherstellen, dass sich die MXW-Komponenten und der PC im gleichen Netzwerk befinden und auf das gleiche Subnetz eingestellt sind.

System mit einzelner Gruppe (1 Access Point)

Wenn das System auf eine einzelne Gruppe begrenzt ist (bis zu acht
Kanäle), den Switch mit vier Anschlüssen der MXW-Audio-Netzwerk-
Schnittstelle zum Anschließen der MXW-Komponenten verwenden. Den
Computer, den Access Point und bis zu zwei Ladestationen gemäß der
Tabelle und dem Diagramm an die MXW-Schnittstelle anschließen:
Anschluss der
Audio-Netzwerk-Schnittstelle
① Anschluss 1 (PoE)
② Anschluss 2
③ Anschluss 3
④ Anschluss 4*
*Wenn Anschluss 4 auf den Uplink-Modus eingestellt ist, wird die
Anwendung Shure Discovery nur eingeschränkt unterstützt.
System mit mehreren Gruppen (>1 Access Point)
Wenn eine Anlage mehr als acht Kanäle erfordert, können zusätzliche MXW-Komponenten angeschlossen werden, um das System zu erweitern. Je nach dem
verfügbaren HF-Spektrum kann ein System in Nordamerika bis zu 40 Kanäle und in Europa bis zu 80 Kanäle umfassen. Siehe den Abschnitt „Verwalten der
Funkkanäle", um zuverlässige HF-Stabilität zu gewährleisten.
Bei Systemen mit mehr als einem APT ist ein Gigabit-Router erforderlich, um alle Komponenten mit dem gleichen Netzwerk zu verbinden. Die folgenden
Topologien beziehen sich auf Systeme mit mehreren Gruppen.
Anlage in einzelnem großen Raum
1. Den DHCP-fähigen Router einschalten.
2. Den Router mit einem Computer verbinden.
3. Jeden APT an einen Power over Ethernet (PoE)-fähigen Anschluss des
Routers anschließen. Einen PoE-Injektor verwenden, wenn der Router
kein PoE bereitstellt.
4. Jede ANI an den Router anschließen.
5. Die Ladestationen an die ANI-Anschlüsse bzw. an den Router
anschließen.
Sternkonfiguration (empfohlen)
22
Zu Komponente
Access Point Transceiver (APT)
Vernetzte Ladestation (NCS)
(Optional) Zusätzliche NCS
Computer
push to solo | hold to mute
push to solo | hold to mute
push to solo | hold to mute
push to solo | hold to mute
④
③
①
Sternförmige Einrichtung eines lokalen
Systems
Um das Kabelaufkommen zu minimieren, können die MXW-Komponenten
die Audio-Netzwerk-Schnittstelle als lokalen Switch, der die Verbindung zu
einem gemeinsamen Netzwerk herstellt, verwenden.
1. Den DHCP-fähigen Router einschalten.
2. Den Router mit einem Computer verbinden.
3. Den Router an Anschluss 2, 3 oder 4 der Audio-Netzwerk-Schnittstelle
anschließen.
4. Den Access Point Transceiver an Anschluss 1 der Audio-Netzwerk-
Schnittstelle anschließen.
5. Die Netzwerk-Ladestation(en) an einen offenen Anschluss bzw. mehrere
offene Anschlüsse der Audio-Netzwerk-Schnittstelle anschließen.
6. Schritte 2 - 4 für zusätzliche Geräte wiederholen.
uplink Class 0 PoE uplink Class 0 PoE
Lokales System in Sternkonfiguration zu
Netzwerk (minimales Kabelaufkommen)
①
②
Class 0 PoE
③
uplink Class 0 PoE uplink Class 0 PoE
②
