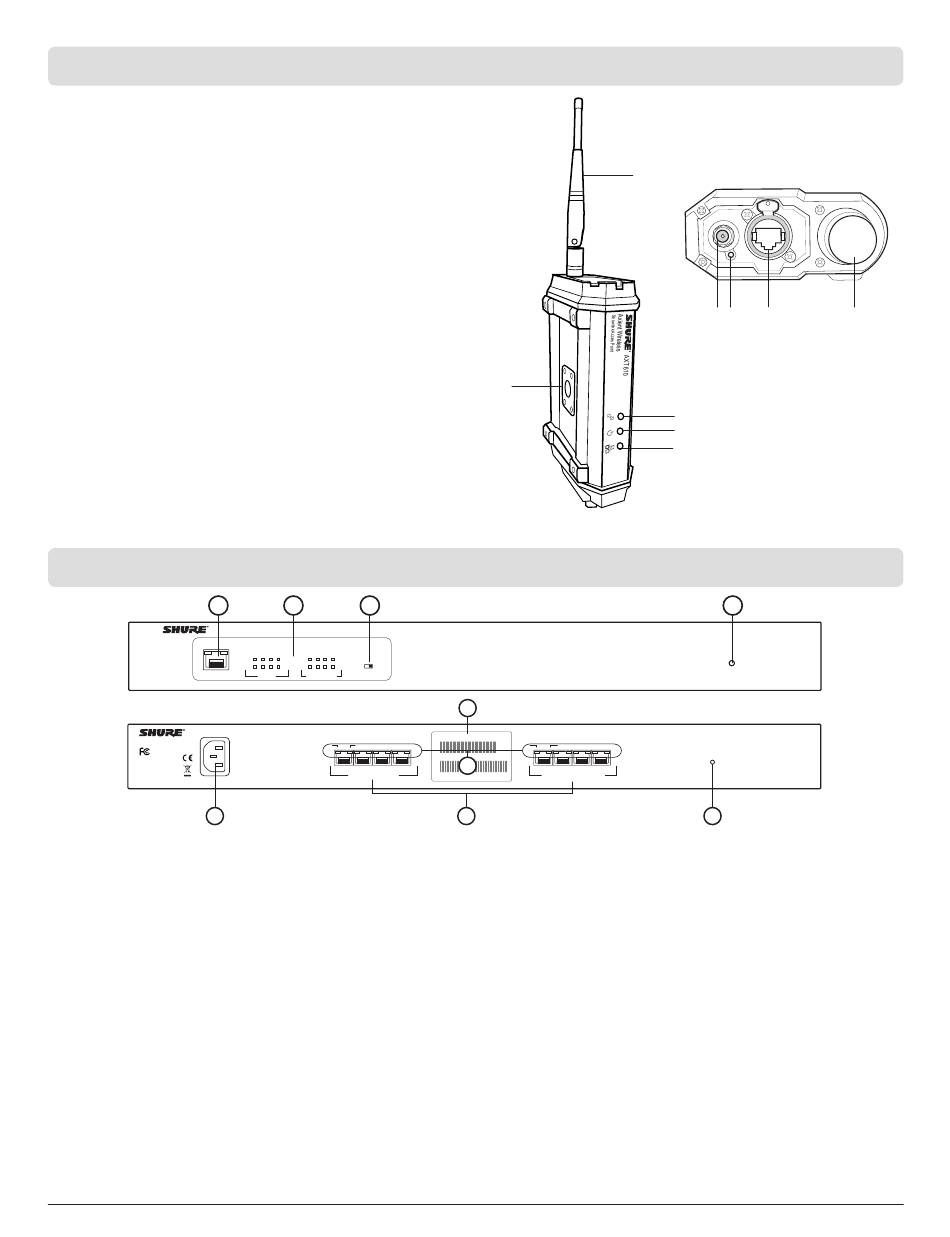

AXT610 ShowLink™ Access Point
① Abnehmbare 2,4-GHz-ShowLink-Antenne
Für 2,4-GHz-Signale
② ShowLink-Datenstatus-LED (blau)
• Ständig EIN: Verbunden, keine Datenübertragung
• Blinkend: Datenübertragung – Blinkgeschwindigkeit zeigt Aktivitätspegel an
③ Betriebsstatus-LED (grün/gelb/rot)
• Ständig grün: Spannungsversorgung EIN, Stromquelle = PoE
• Ständig gelb: Spannungsversorgung EIN, Stromquelle = externes Netzteil
• Blinkt rot: Reaktion auf Fern-ID-Flashbefehl
④ Ethernetstatus-LED (grün)
• Ständig EIN: Ethernet angeschlossen, kein Verkehr
• Blinkend EIN: Ethernet angeschlossen; Blinken entspricht der Menge des
Datenverkehrs
⑤ Montagegewinde
Dient zur Wandbefestigung des Access Points
⑥ Anschluss für externes Netzteil
Verbindungsstelle für externes Netzteil
⑦ Rücksetztaste
Drücken, um Werkseinstellungen wiederherzustellen
⑧ Ethernet-Anschluss
Für Netzwerkverbindung und Klasse 1 PoE
⑨ Suchantenne für Kanalumschaltung
Durchsucht das 2,4-GHz-Spektrum nach der besten Frequenz
AXT620 Ethernet-Switch
1
AXT620
LINK
100Mb
Ethernet
Switch
10/100Mb
AXT620 Ethernet Switch
Made in Taiwan
Input: 100-240 V~ 50/60Hz 2A max.
5
Vorder- und Rückseite
① RJ-45-Anschlüsse
Ein Anschluss mit 10/100 N-Wege Auto-Sensing
für 10Base-T- oder 100Base-TX-Verbindungen.
② LED-Anzeigen auf der Vorderseite
LINK
• Grün: Mit Netzwerk verbunden
• Blinkend: Vernetzung ist aktiv
• Aus: Nicht mit Netzwerk verbunden
100Mb
• Orange: Der Anschluss arbeitet mit einer
Geschwindigkeit von 100 Mb.
• Aus: Der Anschluss ist entfernt oder arbeitet
nicht mit einer Geschwindigkeit von 100 Mb.
PoE
• Orange: Der Anschluss dient der
Stromversorgung des angeschlossenen
PoE-Geräts.
• Aus: Kein stromversorgtes Gerät
angeschlossen.
158
Part 7: Reference Chapters
2
3
LINK
LINK
100Mb
PoE
ON
OFF
1
2
3
4
5
6
7
8
DHCP
10/100
10/100 & PoE
LINK
100Mb
1
2
3
4
10/100 Ethernet
③ Schalter DHCP
Schaltet den DHCP-Server ON oder OFF. (Links =
ein, rechts = aus)
④ Power
• Grün: Gerät eingeschaltet
• Aus: Keine Wechselspannungsversorgung
vorhanden
⑤ Netzkabelbuchse
Der Switch kann mit Wechselspannung im Bereich
100-240 V~ mit einer Frequenz von 50-60 Hz
betrieben werden.
⑥ RJ-45-Anschlüsse
Acht Anschlüsse mit 10/100 N-Wege Auto-Sensing
für 10Base-T- oder 100Base-TX-Verbindungen.
Anschlüsse 5-8 können aktivierte Geräte auch mit
PoE (Power over Ethernet) versorgen.
⑦ Taste Reset
Startet das System neu. Wenn die Reset-Taste
länger als fünf Sekunden gedrückt gehalten wird,
wird das System auf die Werksvoreinstellungen
zurückgesetzt.
⑤
8
Model Name: SHURE AXT620
LINK
PoE
MAC: 0011FC059C60
9
5
6
7
8
10/100 Ethernet W/PoE
S/N: 65770110100015
6
①
PUSH
⑥⑦
⑧
②
③
④
4
POWER
R E S E T
7
⑧ Systeminformationsaufkleber
Gibt die MAC-Adresse an.
⑨ LED-Anzeigen auf der Rückseite
LINK (Anschluss 1 - 8)
• Grün: Mit Netzwerk verbunden
• Blinkend: Vernetzung ist aktiv
• Aus: Nicht mit Netzwerk verbunden
100Mb (Anschluss 1 - 4)
• Orange: Der Anschluss arbeitet mit einer
Geschwindigkeit von 100 Mb.
• Aus: Der Anschluss ist entfernt oder arbeitet
nicht mit einer Geschwindigkeit von 100 Mb.
PoE (Anschluss 5 - 8)
• Orange: Der Anschluss dient der
Stromversorgung des angeschlossenen
PoE-Geräts.
• Aus: Kein stromversorgtes Gerät
angeschlossen.
⑨
