• Sicherstellen, dass sich die MXW-Komponenten und der PC im gleichen Netzwerk befinden und auf das gleiche Subnetz
eingestellt sind.

System mit einzelner Gruppe (1 Access Point)

Wenn das System auf eine einzelne Gruppe begrenzt ist (bis zu acht Kanäle), den Switch mit vier Anschlüssen der MXW­Au­
dio-Netzwerk-Schnittstelle zum Anschließen der MXW-Komponenten verwenden. Den Computer, den Access Point und bis zu

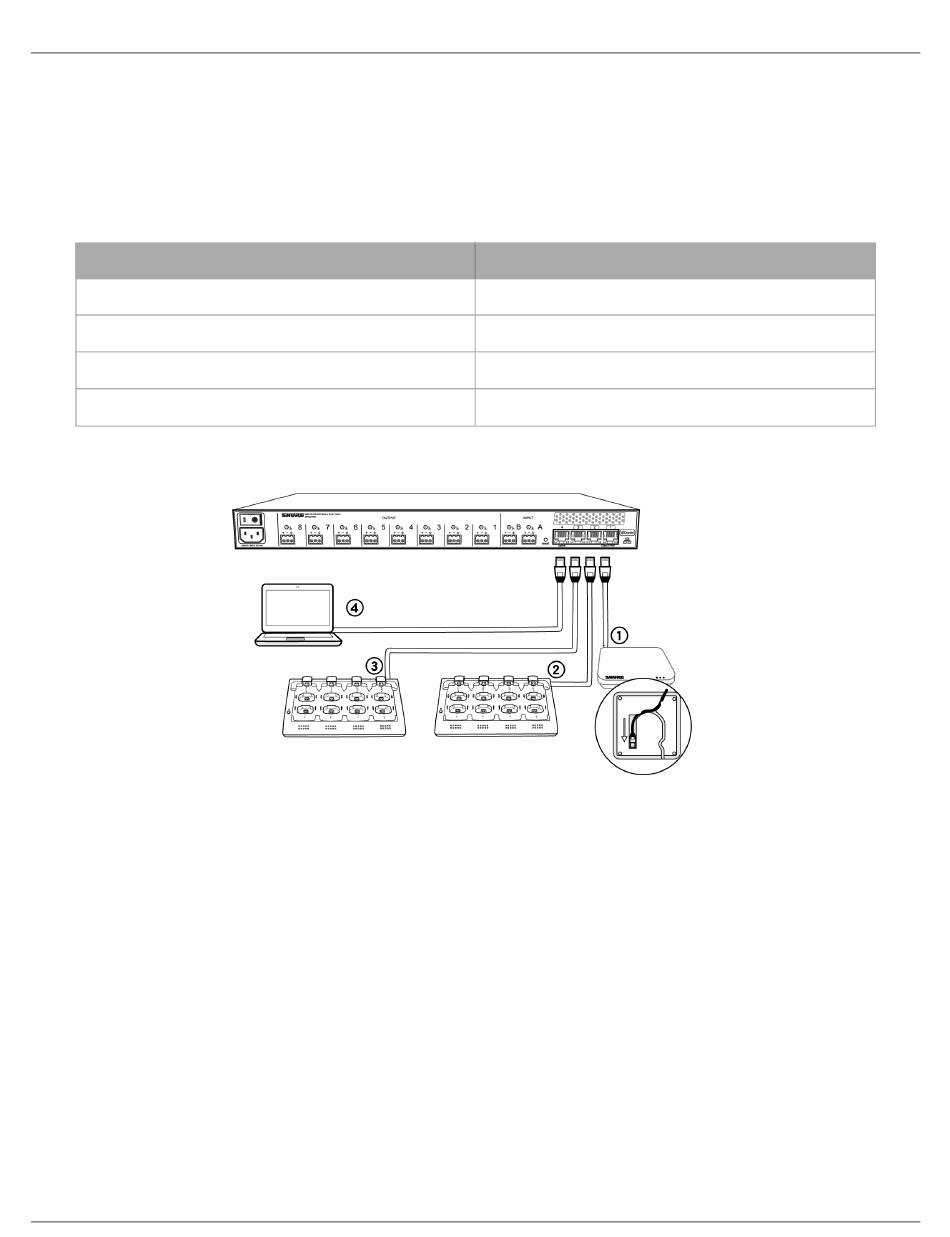

zwei Ladestationen gemäß der Tabelle und dem Diagramm an die MXW-Schnittstelle anschließen:
Anschluss der Audio-Netzwerk-Schnittstelle
① Anschluss 1 (PoE)
② Anschluss 2
③ Anschluss 3
④ Anschluss 4*
*Wenn Anschluss 4 auf den Uplink-Modus eingestellt ist, wird die Anwendung Shure Discovery nur eingeschränkt unterstützt.
System mit mehreren Gruppen (>1 Access Point)
Wenn eine Anlage mehr als acht Kanäle erfordert, können zusätzliche MXW-Komponenten angeschlossen werden, um das
System zu erweitern. Ein Gigabit­Router ist erforderlich, um alle Komponenten an dasselbe Netzwerk anzuschließen. Die fol­
genden Topologien beziehen sich auf Systeme mit mehreren Gruppen.
Mittels des Spektrum-Scanners sicherstellen, dass hinreichend HF-Verfügbarkeit für die Installation vorliegt.
Anlage in einzelnem großen Raum
1. Den DHCP-fähigen Router einschalten.
2. Den Router mit einem Computer verbinden.
3. Jeden APT an einen Power over Ethernet (PoE)­fähigen Anschluss des Routers anschließen. Einen PoE­Injektor ver­
wenden, wenn der Router kein PoE bereitstellt.
4. Jede ANI an den Router anschließen.
5. Die Ladestationen an die ANI-Anschlüsse bzw. an den Router anschließen.
Zu Komponente
Access Point Transceiver (APT)
Vernetzte Ladestation (NCS)
(Optional) Zusätzliche NCS
Computer
