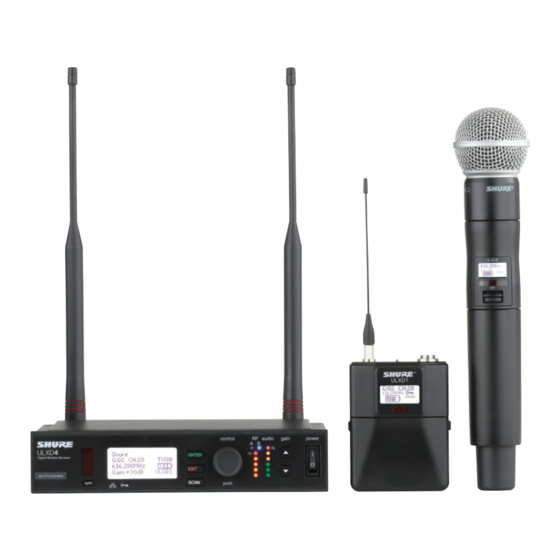

Shure ULX-D Bedienungsanleitung

Digitales drahtloses mikrofonsystem
Vorschau ausblenden Andere Handbücher für ULX-D:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

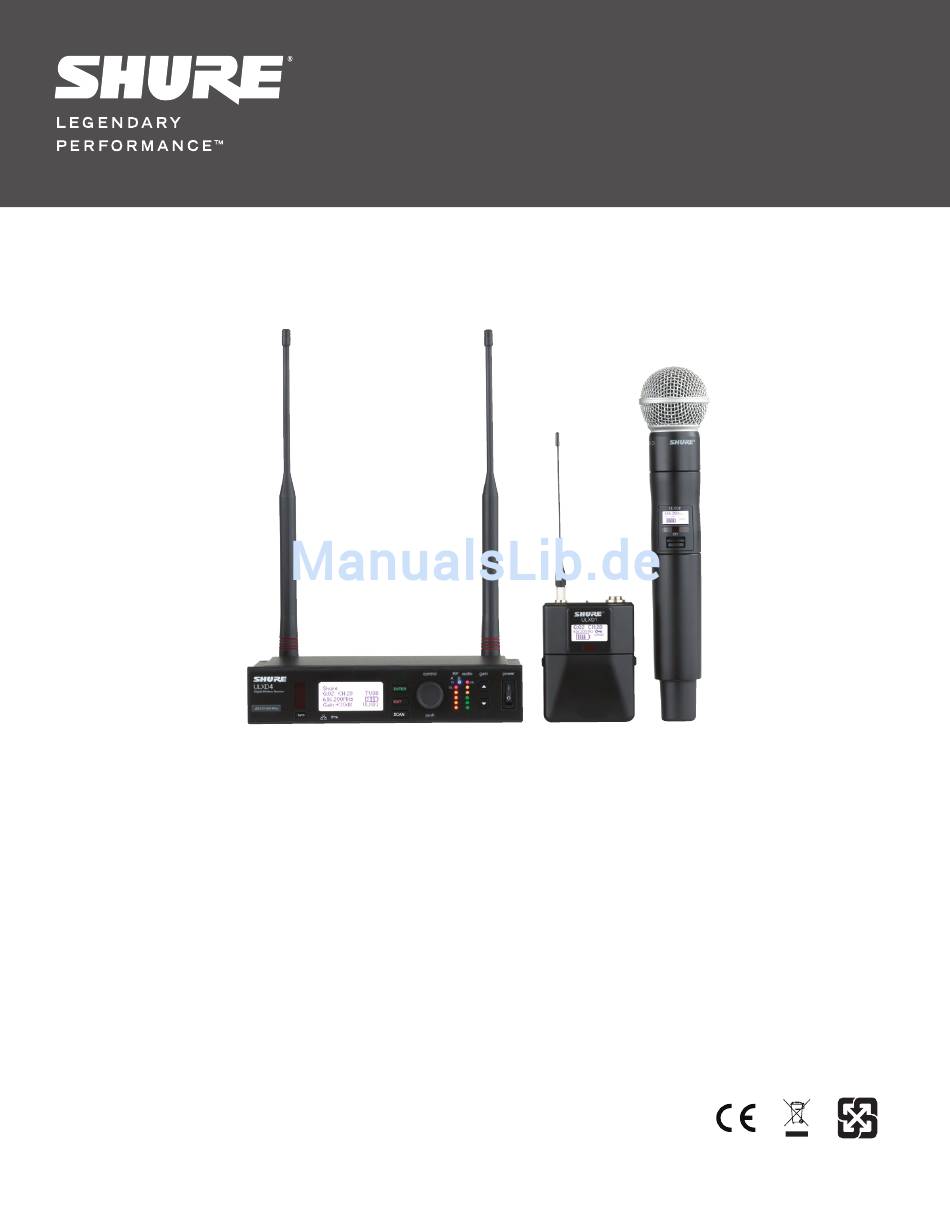

ULX-D
Digitales drahtloses Mikrofonsystem ULX-D
©2014 Shure Incorporated
27A16234
27A16234 (Rev. 1)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure ULX-D

Inhaltszusammenfassung für Shure ULX-D

  • Seite 1 ULX-D Digitales drahtloses Mikrofonsystem ULX-D ©2014 Shure Incorporated 27A16234 27A16234 (Rev. 1)
  • Seite 3 IMPORTANT SAFETY INSTRUCTIONS 14. REFER all servicing to qualified service personnel. Servicing is required when the ap- paratus has been damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been 1. READ these instructions. exposed to rain or moisture, does not operate normally, or has been dropped. 2. KEEP these instructions. 15. DO NOT expose the apparatus to dripping and splashing. DO NOT put objects filled with 3. HEED all warnings. liquids, such as vases, on the apparatus. 4. FOLLOW all instructions. 16. The MAINS plug or an appliance coupler shall remain readily operable. 5. DO NOT use this apparatus near water. 17. The airborne noise of the Apparatus does not exceed 70dB (A). 6. CLEAN ONLY with dry cloth. 18. Apparatus with CLASS I construction shall be connected to a MAINS socket outlet with a 7. DO NOT block any ventilation openings. Install in accordance with the manufacturer’s protective earthing connection. instructions. 19. To reduce the risk of fire or electric shock, do not expose this apparatus to rain or 8. DO NOT install near any heat sources such as radiators, heat registers, stoves, or other moisture. apparatus (including amplifiers) that produce heat. 20. Do not attempt to modify this product. Doing so could result in personal injury and/or 9. DO NOT defeat the safety purpose of the polarized or groundingtype plug. A polarized product failure.
  • Seite 5 중요 안전 지침 13. 낙뢰시 또는 장기간 동안 사용하지 않을 때는 기기의 전원을 빼놓으십시오. 14. 모든 서비스는 자격을 갖춘 서비스 전문가에게 의뢰하십시오. 전원 코드나 플 러그가 손상된 경우, 기기 안으로 액체를 들어가거나 물건을 떨어뜨린 경우, 1. 이 지침을 정독해 주십시오. 기기가 비나 물에 젖은 경우, 기기가 정상적으로 작동하지 않는 경우 또는 기 2. 이 지침을 잘 보관해 주십시오. 기를 떨어뜨린 경우와 같이 기기가 손상되었을 때는 서비스를 받아야 합니다. 3. 모든 경고를 유의하십시오. 15. 기기에 물을 떨어뜨리거나 뿌리지 마십시오. 물병과 같이 물이 담긴 물체를 기 4. 모든 지침을 준수하십시오. 기 위에 올려놓지 마십시오. 5. 이 기기를 물 가까이에 두고 사용하지 마십시오. 16. MAINS 플러그나 기기용 커플러는 작동가능한 상태로 남아 있어야 합니다. 6. 마른 수건으로만 닦으십시오. 17. AC 어댑터의 공기매개 잡음은 70dB을 초과하지 않아야 합니다. 7. 통풍구를 막지 마십시오. 제조업체의 지침에 따라 설치하십시오. 18. CLASS I 구조의 기기는 MAINS 소켓 콘센트에 보호 접지 연결 방식으로 연결 8. 난방기, 방열 조절기, 스토브, 기타 열을 발산하는 기기 (앰프포함) 근처에 설 되어야 합니다. 치하지 마십시오. 19. 화재나 감전 위험을 줄이려면 이 기기를 빗물 또는 습기에 노출시키지 마십 9. 안전을 위해 유극 또는 접지 타입의 플러그를 반드시 사용하십시오. 유극 유형 시오. 의 플러그에는 폭이 다른 핀이 있습니다. 접지형 플러그에는 두 개의 핀과 하 20. 이 제품을 고치려고 시도하지 마십시오. 그렇게 하면 사람이 다치거나 제품이 나의 접지 단자가 있습니다. 넓은 핀이나 접지 단자는 사용자의 안전을 위한 고장을 일으킬 수 있습니다. 것입니다. 제공된 플러그가 콘센트에 맞지 않으면 전기 기사에게 문의하여 구 형 콘센트를 교체하십시오.

  • Seite 8: Allgemeine Beschreibung

    Die fortschrittliche Wiederaufladefunktion für Lithiumionen-Akkus bietet eine längere Akkulaufzeit im Vergleich zu Alkalibatterien, eine auf 15 Minuten genaue Akkulebensdauer-Anzeige in Stunden und Minuten sowie eine genaue Verfolgung des Akkuzustands. Das ULX-D ist jedem anderen in seiner Klasse verfügbaren System um Generationen voraus und bietet ein völlig neues Leistungsniveau auf dem Gebiet der professionellen Beschallung.
  • Seite 9 45° ULXD4 EXIT ULXD4 ENTER ULXD4 Digital Wireless Receiver ENTER www.shure.com Digital Wireless Receiver EXIT EXIT line 15V 0.6A 150 mA 150 mA antenna . B power mic / line inst / aux antenna . A...

  • Seite 10: Empfänger-Ausgangspegel

    ⑩ LEDs für HF-Signalfeldstärke ③ Netzwerksymbol Zeigen die HF-Signalfeldstärke vom Sender an: Leuchtet auf, wenn der Empfänger mit anderen Shure-Geräten • Gelb = normal (-90 bis -70 dBm) im Netzwerk verbunden ist. Die IP-Adresse muss gültig sein, um • Rot = übersteuert (mehr als -25 dBm) Netzwerksteuerung zu ermöglichen.
  • Seite 11 ⑧ ⑧ ⑩ ① Power-LED ⑦ Batteriefach Erfordert wiederaufladbaren Shure-Akku SB900 oder 2 AA-Batterien. • Grün = Gerät ist eingeschaltet • Rot = Akku schwach oder Akkufehler (siehe Störungssuche) ⑧ Adapter für AA-Batterien • Gelb = AN/AUS-Schalter (Power) ist deaktiviert...
  • Seite 12 Zeigt an, dass dem Sender Offset-Gain hinzugefügt wird ③ Akkulaufzeit-Anzeige ④ Sendereinstellungen Shure-Akku SB900: verbleibende Laufzeit wird in Minuten angezeigt Die folgenden Informationen werden der Reihe nach angezeigt, wenn ein AA-Batterien: Laufzeit wird mittels 5 Balken angezeigt Sender auf die Frequenz des Empfängers eingestellt ist: • Sendertyp...

  • Seite 13: Wiederaufladbarer Shure-Akku Sb900

    ULXD4 ENTER Digital Wireless Receiver EXIT sync SCAN push Batterien/Akkus Der Sender wird mit zwei AA-Batterien oder dem wiederaufladbaren Shure-Akku SB900 betrieben. ULXD2 SB900 ULXD1 ULXD1 AA-Batterien Wiederaufladbarer Shure-Akku SB900 Ein Symbol mit 5 Segmenten auf den Menübildschirmen von Bei Verwendung eines wiederaufladbaren Akkus SB900 zeigen Empfänger und Sender zeigt die Batterieladung an.

  • Seite 14: Gain-Einstellung

    -18 bis +42 dB einzustellen. Ablesen der Audio-Aussteuerungsanzeige Stummschaltung Bei Audiospitzenwerten leuchten die LEDs 2 Sekunden lang auf, Zur Stummschaltung des Tons die Shure-Software Wireless Workbench ® während das Effektivwertsignal in Echtzeit angezeigt wird. oder eine Steuervorrichtung von Drittanbietern verwenden.

  • Seite 15: Scan Und Synchronisation

    Scan und Synchronisation EXIT Sender und Empfänger folgendermaßen auf den besten freien Kanal einstellen. control audio gain power ULXD4 ENTER Digital Wireless Receiver SCAN EXIT SCAN sync push Wichtig! Zunächst: Alle Sender für die einzustellenden Systeme ausschalten. (Dadurch wird verhindert, dass der Frequenz-Scan durch Hochfrequenzsignale gestört wird.) Potenzielle Störungsquellen, wie z.

  • Seite 16: Manuelle Frequenzwahl

    Automatische IP-Adressierung Wenn das Symbol nicht leuchtet, die Kabelverbindung und die LEDs an 1. Bei Verwendung eines Ethernet-Switch AXT620 von Shure den DHCP- der Netzwerkbuchse prüfen. Schalter auf ON einstellen. Wenn die LEDs bei angeschlossenem Kabel nicht aufleuchten, das Kabel 2.

  • Seite 17: Sperren Der Bedienelemente Und Einstellungen

    Hinweis: Über Wireless Workbench oder Wireless Frequency Finder die Funktion Einstellung besten kompatiblen Frequenzen auswählen. Weitere Informationen sind im 0 dB, -12 dB BP PAD Internet unter www.shure.de zu finden. All, Power, Menu, None LOCK So wird eine benut erspe ifische Gruppe exportiert: High, Mid, Low RF POWER 1.
  • Seite 18 Versionen hochgeladen und mittels des in der Wireless Workbench (WWB)-Software von Shure verfügbaren Tools Firmware Update Manager (Firmware- ® Aktualisierungsmanager) installiert werden. Die Software ist unter http://www.shure.com/wwb zum Herunterladen verfügbar. 7. Den Sender auf die Seite legen und die Infrarot-Anschlüsse aufeinander Die Firmware des ULXD-Systems wird folgendermaßen aktualisiert: ausrichten.

  • Seite 19: Störungssuche

    Störungssuche Problem Zur Lösung siehe... Kein Audiosignal Spannungsversorgung, Kabel oder HF Schwaches Audiosignal oder Verzerrung Gain Zu geringe Reichweite, unerwartete Rauschfahnen oder Aussetzer in der Übertragung Sender lässt sich nicht ausschalten, Frequenzeinstellungen lassen sich nicht ändern oder Sperrung der Bedienelemente Empfänger lässt sich nicht programmieren Verschlüsselungsfehlermeldung Fehlanpassung der Verschlüsselung...

  • Seite 20: Ulxd Technische Daten

    ULXD Technische Daten HF-Trägerfrequenzbereich 470–814 MHz, je nach Region unterschiedlich (Siehe Tabelle Frequenzbereich und Ausgangsleistung) Reichweite 100 m (330 ft) Hinweis: Die tatsächliche Reichweite hängt von der HF-Signalabsorption, -reflexion und -interferenz ab. Größe des HF-Abstimmungsschritts 25 kHz, je nach Region unterschiedlich Spiegelfrequenzdämpfung >70 dB, typisch HF-Empfindlichkeit...
  • Seite 21 ULXD1 Gain-Offset-Bereich 0 bis 21 dB (in Schritten von 3 dB) Batterietyp Shure SB900 Aufladbare Lithium-Ion-Batterie oder LR6 LR6-Mignonzellen 1,5 V Batterielaufzeit Shure SB900: >12 Stunden Alkali: 11 Stunden @ 10 mW Siehe Batterielaufzeit-Tabelle Gesamtabmessungen 86 mm x 66 mm x 23 mm (3,4 mm x 2,6 mm x 0,9 mm) H x B x T Gewicht 142 g (5,0 oz.), ohne Batterien...
  • Seite 22 Tabellen und Diagramme TA4M-Stecker 500 Ω 500 Ω 5 V DC 100 µF 1µF Masse Audioeingang Biasspannung 12dB 910k Ω 440 pF Audioeingang Aktive Aktive Last Last Masse µF µF instrument/ aux instrument/ aux µF µF Ω Ω µF µF Ω...

  • Seite 23: Mitgeliefertes Zubehör

    Sonderzubehör Mitgeliefertes Zubehör Aufladbare Lithium-Ion-Batterie SB900 Alle Systeme 8-Bay Battery Charger SBC800 Dual Docking Battery Charger SBC200 Empfänger ULXD4 Tragekoffer WA610 Netzteil 95-17019 Antennensplittersysteme UA845 Halbwellenantenne (2) 95T9279 Satz mit passivem Antennensplitter/-combiner UA221 0,6-m-BNC-Kabel (2) 95K2035 UHF-Inline-Verstärker UA830WB BNC-Zentralbefestigungsadapter (2) 95A8994 UHF-Antennenstromverteiler-Verstärker (USA) UA844SWB...
  • Seite 24 Europäischen Union: Modifikationen können den Entzug der Betriebsgenehmigung für das • Niederspannungsrichtlinie 2006/95/EG Gerät zur Folge haben. Das Erlangen einer Lizenz für drahtlose Shure- Mikrofonsysteme obliegt dem Benutzer. Die Erteilung einer Lizenz hängt • Richtlinie für Funk und Telekommunikationsendgeräte 99/5/EG von der Klassifizierung und Anwendung durch den Benutzer sowie von • WEEE-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte in...
  • Seite 26 FREQUENCIES FOR EUROPEAN COUNTRIES ULXD-P51 710 - 782 MHz, max. 20 mW ULXD-G51 470 - 534 MHz, max. 20 mW Country Code Frequency Range Country Code Frequency Range Code de Pays Gamme de frequences Code de Pays Gamme de frequences Codice di paese Gamme di frequenza Codice di paese...
  • Seite 28 United States, Canada, Latin Europe, Middle East, Africa: Asia, Pacific: America, Caribbean: Shure Asia Limited Shure Europe GmbH Shure Incorporated 22/F, 625 King’s Road Jakob-Dieffenbacher-Str. 12, 5800 West Touhy Avenue North Point, Island East 75031 Eppingen, Germany Niles, IL 60714-4608 USA...
