Netzwerktopologien

Ein Gerätenetzwerk kann auf mehrere Arten konfiguriert werden. Generell sollte immer eine „Stern"-Netzwerktopologie
verwendet werden, in der jedes Gerät durch einen einzelnen Anschluss mit einem Ethernet-Switch-Anschluss verbunden
ist. Falls mehrere Switches verwendet werden, ist jeder Switch jeweils mit einem Anschluss an einem Ethernet-Switch
der nächsten Ebene verbunden.
Nachstehend folgen drei Beispiele von Konfigurationen großer Gerätenetzwerke.

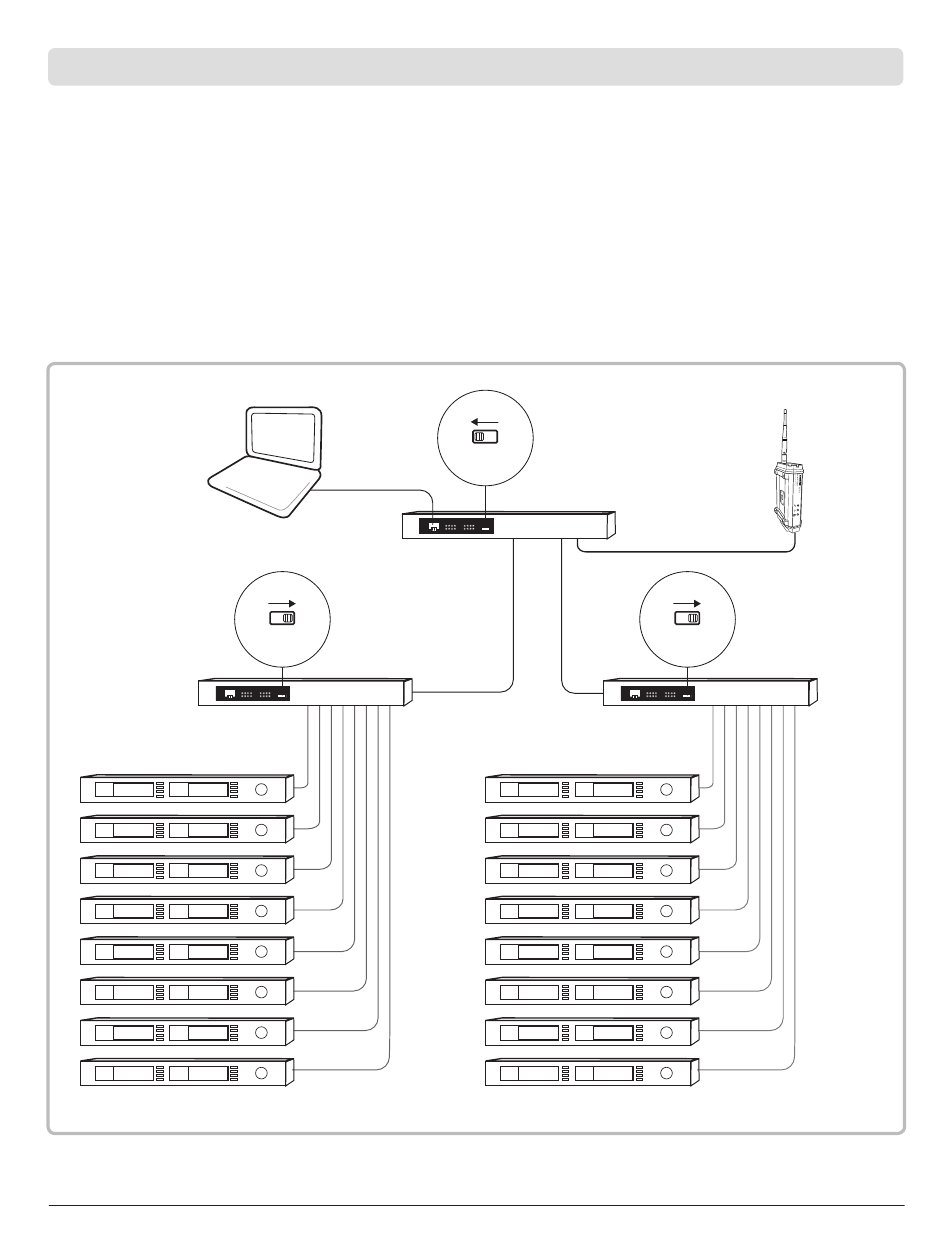

Einrichtung Nr. 1 mit mehreren Ethernet-Switches

• Ein beliebiger AXT620 Switch (aber nur einer) kann als DHCP-Server eingerichtet werden.
• Jedes vernetzte Gerät muss einen separaten Anschluss zum Switch haben.
• Die Verbindung wird an einem beliebigen Anschluss hergestellt.
AXT620 mit DHCP-Switch
auf der Vorderseite ein-
gestellt auf OFF
Client
ON OFF
DHCP
ON OFF
DHCP
AXT620 mit DHCP-Switch auf der
Vorderseite eingestellt auf ON
Server
Chapter 10 - Networking
AXT620 mit DHCP-Switch
auf der Vorderseite ein-
ON OFF
gestellt auf OFF
DHCP
Client
AXT610
ShowLink
Access Point
