Wordclock

Bei Verwendung des Empfängers mit anderen digitalen Komponenten synchronisiert eine Wordclock die Digitalsignale. Die interne
Wordclock des Empfängers synchronisiert andere digitale Komponenten am Anschluss Thru an der Rückseite. Externe Wordclock-
Quellen können an den Anschluss In angeschlossen werden. Die digitale Samplerate kann auf 48 kHz oder 96 kHz eingestellt werden.
Falls der Empfänger an eine externe Clock angeschlossen ist, wird die Samplerate automatisch an die Quellen-Clockrate angepasst.
So wird die Samplerate manuell eingestellt: Audio > Output >
Digital
1. Mit dem Drehknopf die Samplerate auf 48 kHz oder 96 kHz
einstellen.
2. „Enter" drücken, um den Wert zu speichern.
Anschließen an externe Wordclock
Das Wordclock-Signal kann mittels der Anschlüsse In und Thru an mehrere Komponenten freigegeben werden. Die Anschlussschalter
sind wie dargestellt festzulegen.

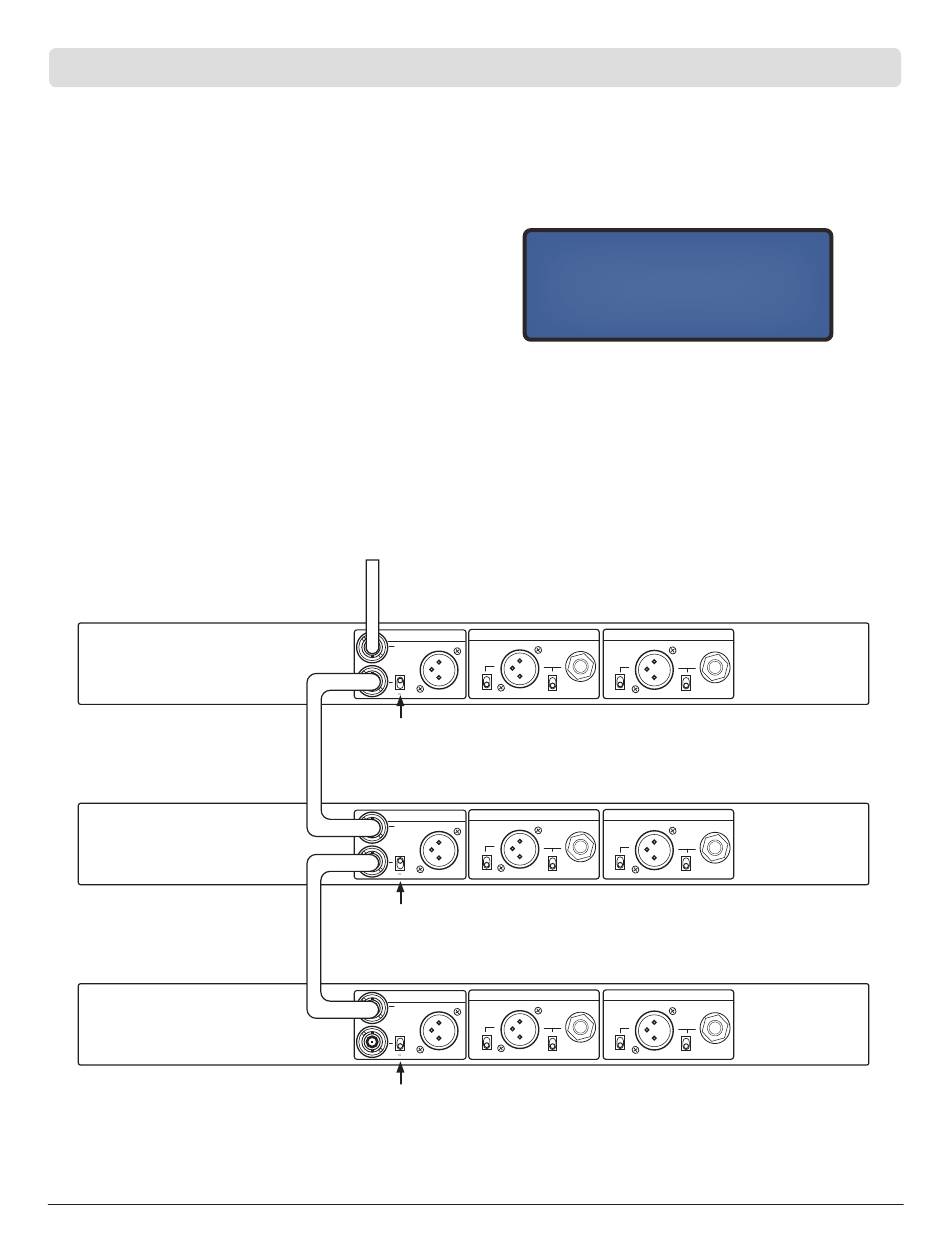

Ein Beispiel mehrerer Empfänger mit einem externen Wordclock-Signal:
88
Part 3: System Operation

Zur externen Wordclock

AES3 output
in
word
clock
thru
Term 75
Schalter Term auf Thru einstellen
AES3 output
in
word
clock
thru
Term 75
Schalter Term auf Thru einstellen
AES3 output
in
word
clock
thru
Term 75
Schalter Term auf 75Ω einstellen
Digital Sample Rate
Internal Set: 48
Rate Status: 48
BNC Status: Thru
analog outputs receiver 2
analog outputs receiver 1
line
lift
line
mic
GND
mic
analog outputs receiver 2
analog outputs receiver 1
line
lift
line
mic
GND
mic
analog outputs receiver 2
analog outputs receiver 1
line
lift
line
GND
mic
mic
kHz
(int)
kHz
lift
GND
lift
GND
lift
GND
