1.
Den Pegel für jeden Kanal so einstellen, daß seine Über-
steuerungs-LED nur bei sehr lauter Sprache oder Geräuschen
aufleuchten.
2.
Die neben jedem Eingangspegelsteller angeordneten Hoch- und
Tiefpaßfilter so einstellen, daß alle Mikrofone in etwa gleich
klingen.
BEGRENZER
Begrenzer verhindern die Verzerrung bei lauten Programmspitzen,
und lassen dabei die normalen Programmaterialpegel unbearbeitet. Auf
diese Weise wird eine Überlastung der am Ausgang des SCM410 ange-
schlossenen Geräte verhindert. Ein Aufziehen der Kanal- oder des Mas-
ter-Pegelregler
auf
dem
Ausgangsspannung und damit den Grad der Begrenzung.
EQUALIZER-FUNKTIONEN
TIEF-CUT-FILTER (HOCHPAß)
Die Hochpaßfilter werden verwendet, um die tieffrequenten Vibra-
tionen verringern, die zum Beispiel durch Trittschall und Straßenverkehr
verursacht werden, oder dem Nahbesprecheffekt gegenzuwirken. Der
SCM410 hat einen einpoligen Hochpaßfilter mit einer Dämpfung von 6
dB/Oktave. Der Hochpaßfilter ermöglicht allen Frequenzen, die oberhalb
des Filter-Einsatzpunktes liegen, ungedämpft zu passieren. Frequenzen
unterhalb dieses Punktes werden gedämpft (siehe Abbildung 16). Der Fil-
ter-Einsatzpunkt ist als diejenige Frequenz definiert, an der das Signal um
3 dB gegenüber dem linearen bzw. Bandpaßbereich gedämpft wird. Un-
terhalb des Einsatzpunktes bewirkt der Filter eine Dämpfung, die mit ab-
nehmender Frequenz entsprechend zunimmt.
+2
AUF RECHTSANSCHLAG
0
-2
-4
-6
50%
-8
DREHUNG
-10
20
100
FREQUENZ (Hz)

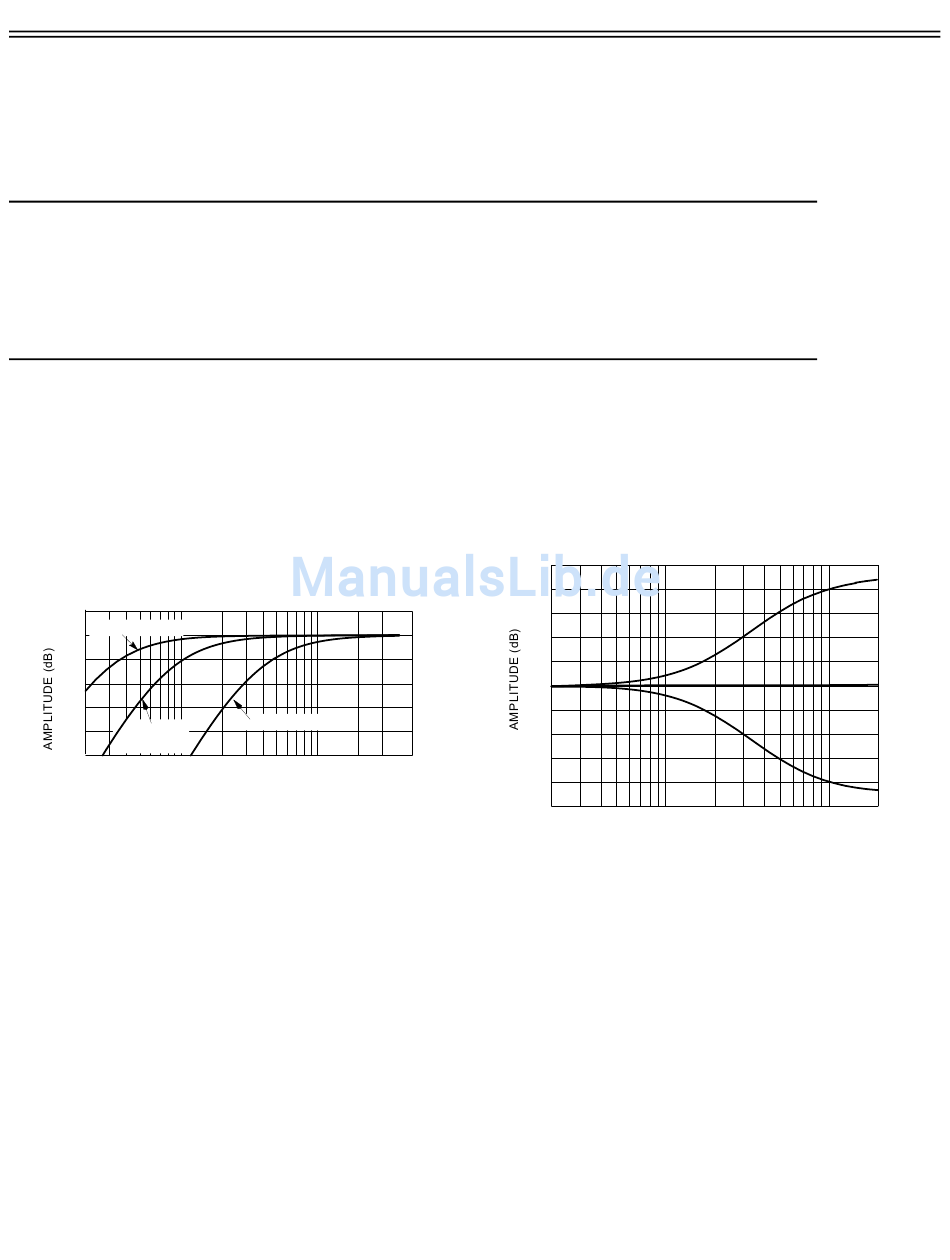

HOCHPASS-FILTEREFFEKTE
ABBILDUNG 16
GRUNDREGELN FÜR DEN MISCHERBETRIEB
SCM410
erhöht
die
durchschnittliche
AUF LINKSANSCHLAG
1,000
3.
Den Master-Pegelregler so einstellen, daß der Ausgang-
spegelmesser den erforderlichen Wert anzeigt. Der SCM410 ist
jetzt betriebsbereit.
Der Begrenzer kann über den DIP-Schalter auf der Rückseite aktiviert
werden. Der voreingestellte Schwellwert des Begrenzers ist +16 dBu.
Werkseitig ist der Begrenzer abgeschaltet.
HINWEIS: Die Werkseinstellungen der Begrenzer-Schwellwerte
können geändert werden. Siehe
HOCHFREQUENZ-FILTER MIT KUHSCHWANZ-
CHARAKTERISTIK
Der Bezugspunkt dieses Filters mit fester Frequenz liegt bei 5 kHz
und ermöglicht an diesem Punkt und darüber eine Anhebung von 6 dB
(siehe Abbildung 17). Der Einsatz von Hochfrequenz-Filtern mit Kuh-
schwanz-Charakteristik ist äußerst nützlich für die Anhebung eines lin-
earen Frequenzgangs, die Dämpfung von stark zischenden
Sprachaufnahmen-Mikrofonen und die Klangverbesserung von außer-
axialen Lavalier-Mikrofonen.
+10
+8
+6
+4
+2
0
-2
-4
-6
5,000
-8
-10
200
EFFEKTE DES HOCHFREQUENZ-FILTERS MIT
Deutsch - 32
Anhang
„
Interne Modifikationen
1,000
FREQUENZ (Hz)
KUHSCHWANZ-CHARAKTERISTIK
ABBILDUNG 17
"
.
AUF LINK-
SAN-
SCHLAG
50%
DREHUNG
AUF
LINKSAN-
SCHLAG
20,000
10,000
