Elektrische Installation
5.
Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in 8.7 Anzugsdrehmomente für
Anschlüsse an.
4
4

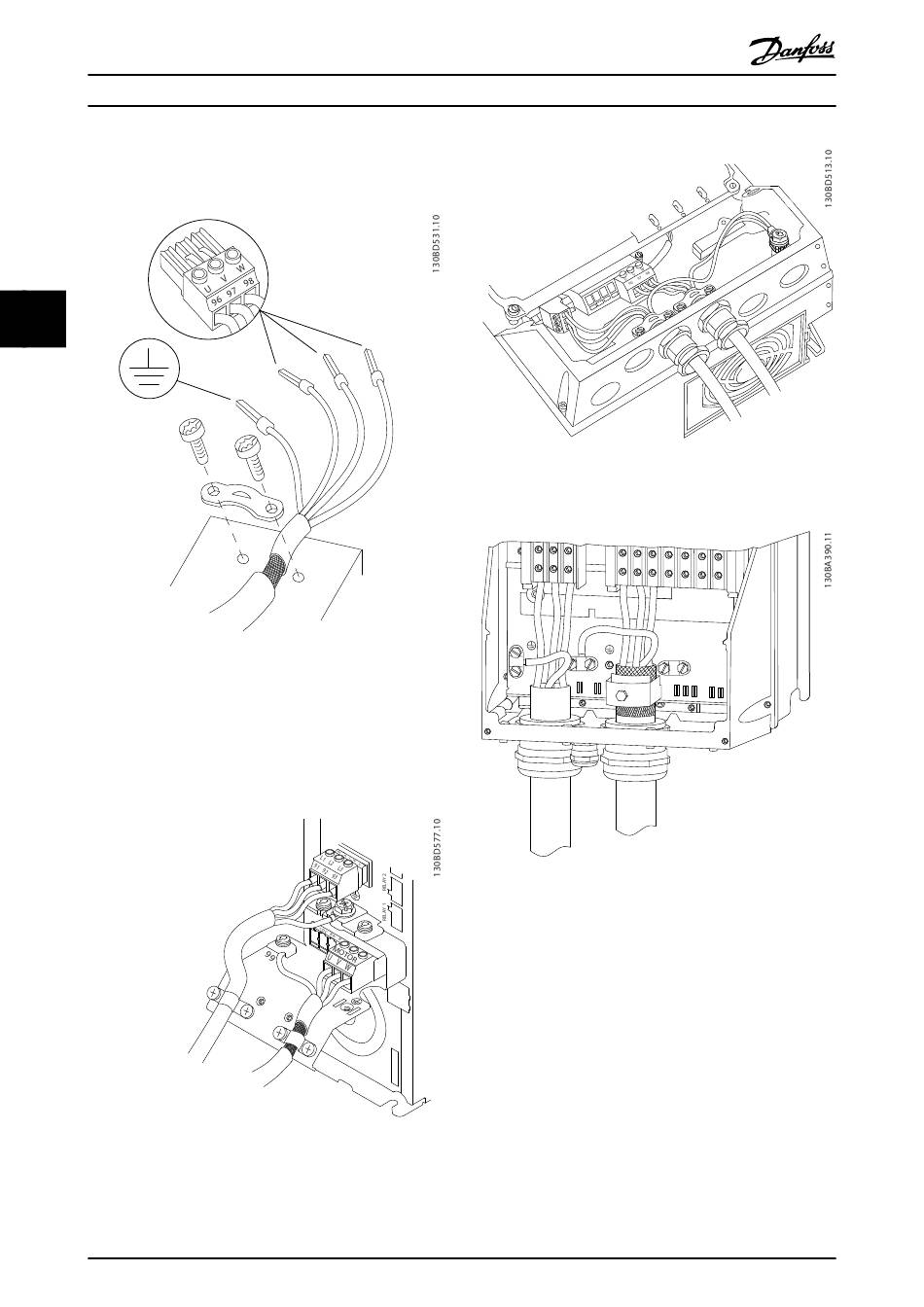

Abbildung 4.5 Motoranschluss
Abbildung 4.6, Abbildung 4.7 und Abbildung 4.8 zeigen
vereinfachte Anschlussbilder für Netz, Motor und Erdung
eines Frequenzumrichters. Die jeweiligen Konfigurationen
ändern sich je nach Gerätetypen und optionaler
Ausrüstung.
Abbildung 4.6 Motor-, Netz- und Erdungsanschluss für
Baugröße A2 und A3
16
®
Produkthandbuch für VLT
HVAC Drive
Abbildung 4.7 Motor-, Netz- und Erdungsanschluss für
Baugröße A4 und A5
95
Abbildung 4.8 Motor-, Netz und Erdungsanschluss für
Baugröße B und C bei Verwendung abgeschirmter Kabel
4.7 Netzanschluss
•
•
MG11AJ03 - Ver. 2013-11-01
88
89
DC-
DC+
91
92
93
96
97
L1
L2
98
L3
U
V
W
99
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximale Kabelquerschnitte siehe 8.1 Elektrische
Daten.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
81
8
R-
R+
