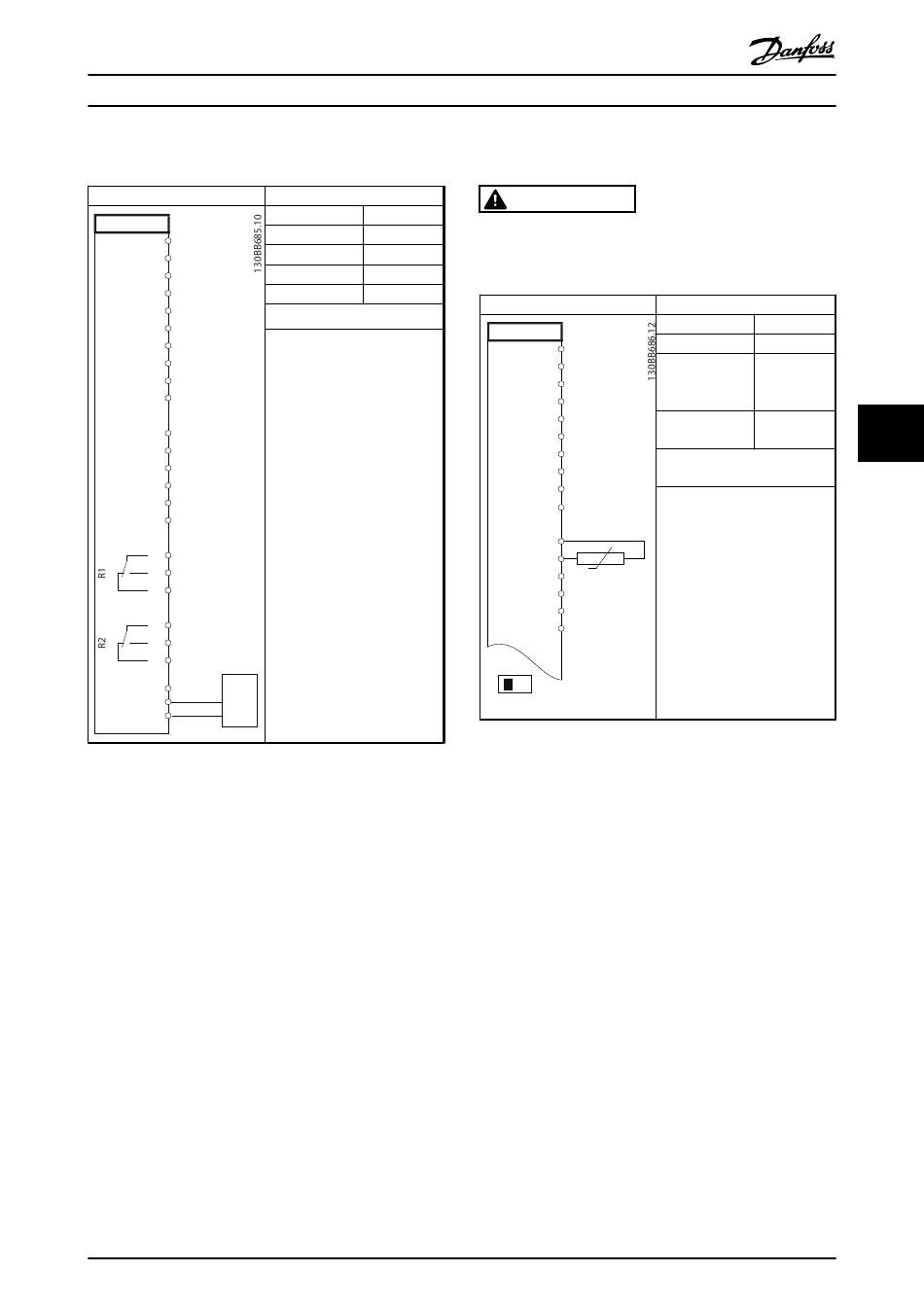

Anwendungsbeispiele
6.1.4 RS-485
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Tabelle 6.9 RS485-Netzwerkverbindung
Produkthandbuch für VLT
Parameter
Funktion Einstellung
8-30 FC-Protokoll FC-Profil*
8-31 Adresse 1*
8-32 Baudrate 9600*
* = Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den oben
genannten Parametern
Protokoll, Adresse und
Baudrate.
Klemme 37 ist eine Option.
MG11AJ03 - Ver. 2013-11-01
®
HVAC Drive
6.1.5 Motorthermistor
VORSICHT
Verwenden Sie nur Thermistoren, die verstärkt oder
zweifach isoliert sind, um die PELV-Anforderungen zu
erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 6.10 Motorthermistor
Parameter
Funktion Einstellung
1-90 Thermischer [2]
Motorschutz Thermistor-
Abschalt.
1-93 Thermistor- [1] Analog-
anschluss eingang 53
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Sie nur eine Warnung
wünschen, sollten Sie
1-90 Thermischer Motorschutz
auf [1] Thermistor Warnung
programmieren.
Klemme 37 ist eine Option.
