Mechanische Installation

3 Mechanische Installation

3.1 Auspacken

3.1.1 Mitgelieferte Teile

•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Beschädigungen,
die eine unsachgemäße Handhabung beim
Versand verursacht hat. Erheben Sie ggf.
gegenüber der Spedition Anspruch auf Schadens-
ersatz. Behalten Sie beschädigte Teile bis zur
Klärung ein.
•
Vergewissern Sie sich, dass die gelieferten Teile
und die Informationen auf dem Typenschild mit
der Bestellbestätigung übereinstimmen.
VLT R
HVAC Drive
www.danfoss.com
1
T/C: FC-102P3K0T4Z55H1UGCXXXSXXXXAXBXCXXXXDX
2
P/N: 131U3930 S/N: 010102G290
3
3.0kW(400V) / 4.0HP(460V)
4
IN: 3x380-480V 50/60Hz 6.5/5.7A
5
OUT: 3x0-Vin 0-590Hz 7.2/6.3A
6
o
Type 12 / IP55 Tamb.45 C/113 F
* 1 3 1 U 3 9 3 0 0 1 0 1 0 2 G 2 9 0 *
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
9
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 4 min.
`
Charge residuelle, attendez 4 min.

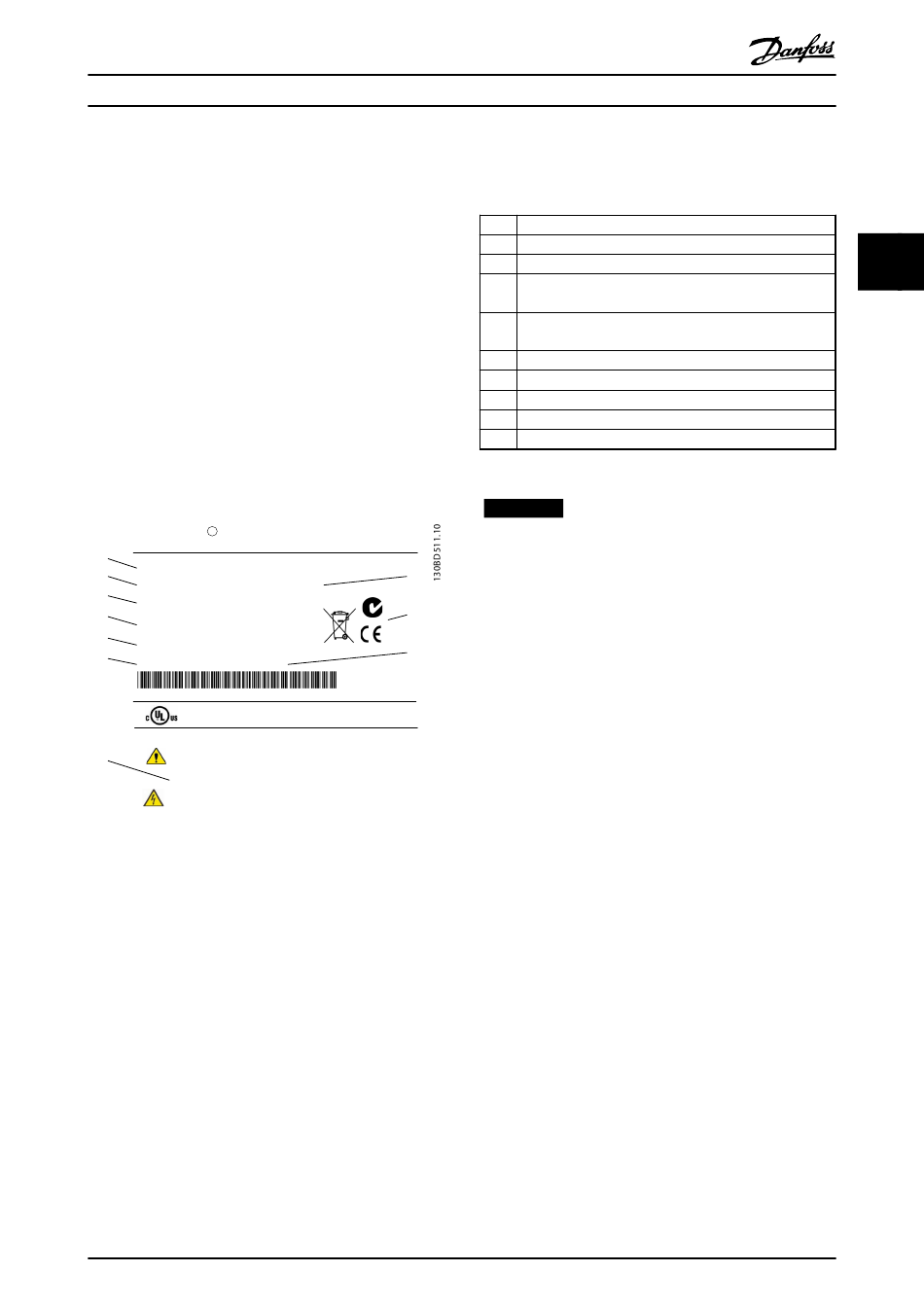

Abbildung 3.1 Produkttypenschild (Beispiel)
Produkthandbuch für VLT
10
8
7
o
MADE IN DENMARK
`
MG11AJ03 - Ver. 2013-11-01
®
HVAC Drive
1 Typencode
2 Bestellnummer
3 Nennleistung
Eingangsspannung, Frequenz und Strom (bei niedrigen/
4
hohen Spannungen)
Ausgangsspannung, Frequenz und Strom (bei geringen/
5
hohen Spannungen)
6 Baugröße und Schutzart
7 Maximale Umgebungstemperatur
8 Zertifizierungen
9 Entladezeit (Warnung)
10 Seriennummer
Tabelle 3.1 Legende zu Abbildung 3.1
HINWEIS
Entfernen Sie das Typenschild nicht vom Frequenzum-
richter (Erlöschen der Garantie).
3.1.2 Lagerung
Stellen Sie sicher, dass die Lagerungsanforderungen erfüllt
sind. Siehe 8.4 Umgebungsbedingungen für weitere Informa-
tionen.
