Mechanische Installation
3.2 Installationsumgebungen
HINWEIS
Stellen Sie in Umgebungen mit Spritzwasser, Aerosol-
Partikeln oder korrosiven Gasen in der Luft sicher, dass
3
3
die Schutzart der Geräte den Umgebungsbedingungen
entspricht. Entspricht die Schutzart nicht den
Umgebungsbedingungen, kann dies die Lebensdauer des
Frequenzumrichters verkürzen. Stellen Sie sicher, dass
die Umgebung die Anforderungen für Luftfeuchte,
Temperatur und Höhe erfüllt.
Vibration und Erschütterung
Der Frequenzumrichter entspricht den Anforderungen für
Geräte zur Wand- und Bodenmontage in Produktionslinien,
sowie bei Wand- und Bodenmontage in Schaltschränken
und -räumen.
Detaillierte Spezifikationen zu den Umgebungsbedin-
gungen finden Sie in 8.4 Umgebungsbedingungen.
3.3 Montage
HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
Kühlung
•
Sehen Sie über und unter dem Frequenzum-
richter zur Luftzirkulation einen ausreichenden
Abstand vor. Siehe Abbildung 3.4 für die
notwendigen Abstände.

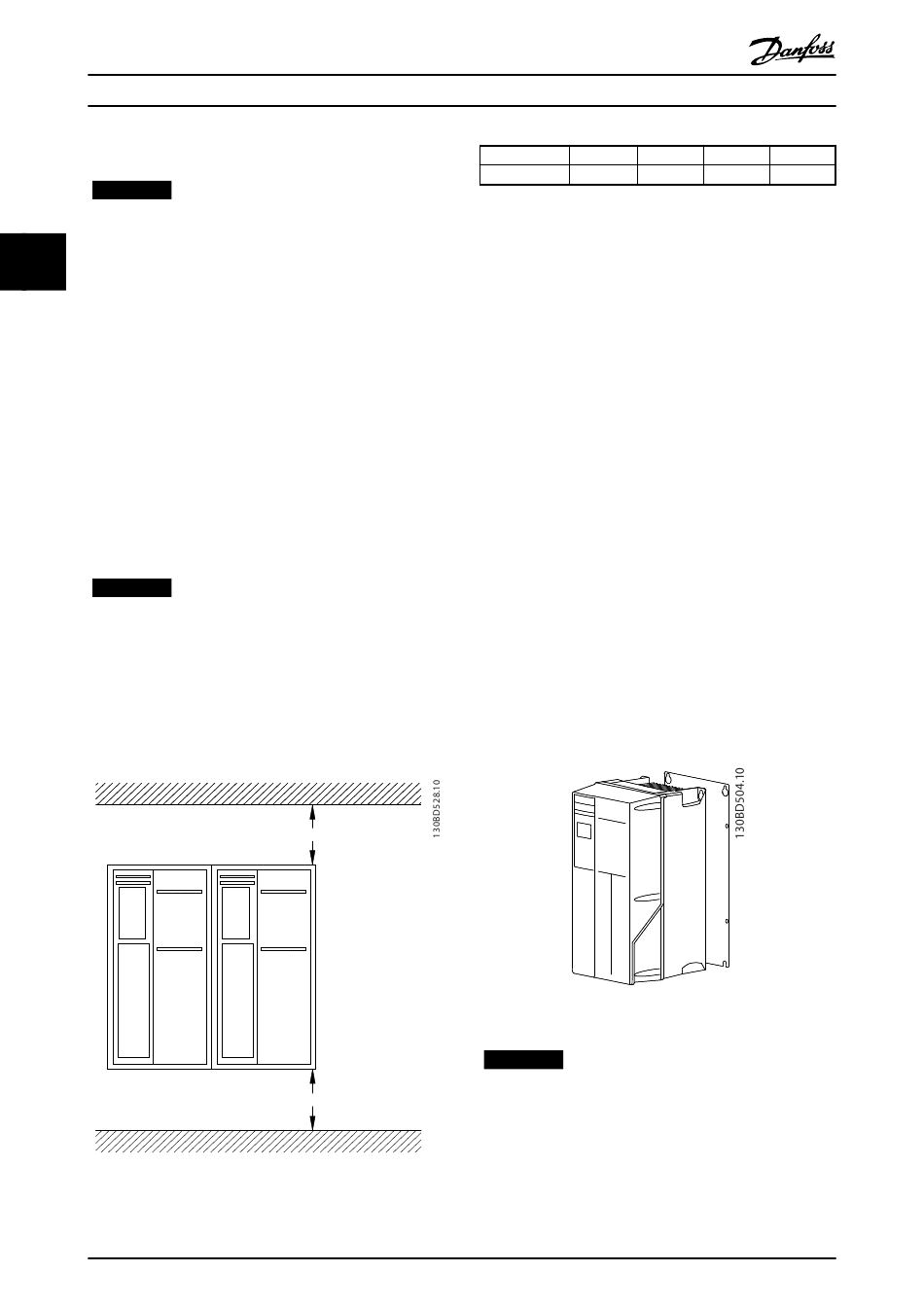

Abbildung 3.4 Abstand zur Kühlluftzirkulation oben und unten
10
Produkthandbuch für VLT
Heben des Frequenzumrichters
Montage
Montage mit Rückwand und Montagerahmen
a
HINWEIS
Bei Montage an einem Montagerahmen benötigen Sie
a
die optionale Rückwand.
MG11AJ03 - Ver. 2013-11-01
®
HVAC Drive
Gehäuse
A2-A5
B1-B4
a (mm)
100
200
Tabelle 3.4 Mindestabstände für eine ausreichende
Luftzirkulation
•
Überprüfen Sie zur Bestimmung einer sicheren
Hubmethode das Gewicht der Einheit, siehe
8.9 Nennleistungen, Gewicht und Abmessungen.
•
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
•
Planen Sie ggf. zum Transport des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
•
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).
1.
Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können die Frequenzumrichter Seite an Seite
montieren.
2.
Montieren Sie das Gerät auf einer ebenen,
stabilen Oberfläche oder an einem Montage-
gestell mit der optionalen Rückwand zur
einwandfreien Kühlung.
3.
Verwenden Sie die vorgesehenen Montageöff-
nungen am Frequenzumrichter zur
Wandmontage, sofern vorhanden.
Abbildung 3.5 Ordnungsgemäße Montage mit Rückwand
C1, C3
C2, C4
200
225
