Aufbau Des Lcp; Funktion - Danfoss VLT HVAC Drive FC 102 Produkthandbuch

Inbetriebnahme
Das LCP verfügt über verschiedene Funktionen:
•
Start, Stopp und Regelung der Drehzahl bei
Hand-Steuerung
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
•
Programmierung von Funktionen des Frequen-
zumrichters
•
Quittieren Sie den Frequenzumrichter nach einem
Fehler manuell, wenn automatisches Quittieren
inaktiv ist.
5 5
Als Option ist ebenfalls ein numerisches LCP (NLCP)
erhältlich. Das NLCP funktioniert ähnlich zum grafischen
LCP. Angaben zur Bedienung des LCP 101 finden Sie im
Programmierungshandbuch.
HINWEIS
Installieren Sie zur Inbetriebnahme per PC MCT 10
Konfigurationssoftware. Die Software ist per Download
unter www.danfoss.com/BusinessAreas/DrivesSolutions/
softwaredownload (Basisversion) oder per Bestellung
(erweiterte Version, Bestellnummer 130B1000) erhältlich.

5.3.2 Aufbau des LCP

Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Anzeigeleuchten (LEDs)
D. Bedientasten und Reset
24
®
Produkthandbuch für VLT HVAC Drive
1
2
4
6
7
10
15
16
17

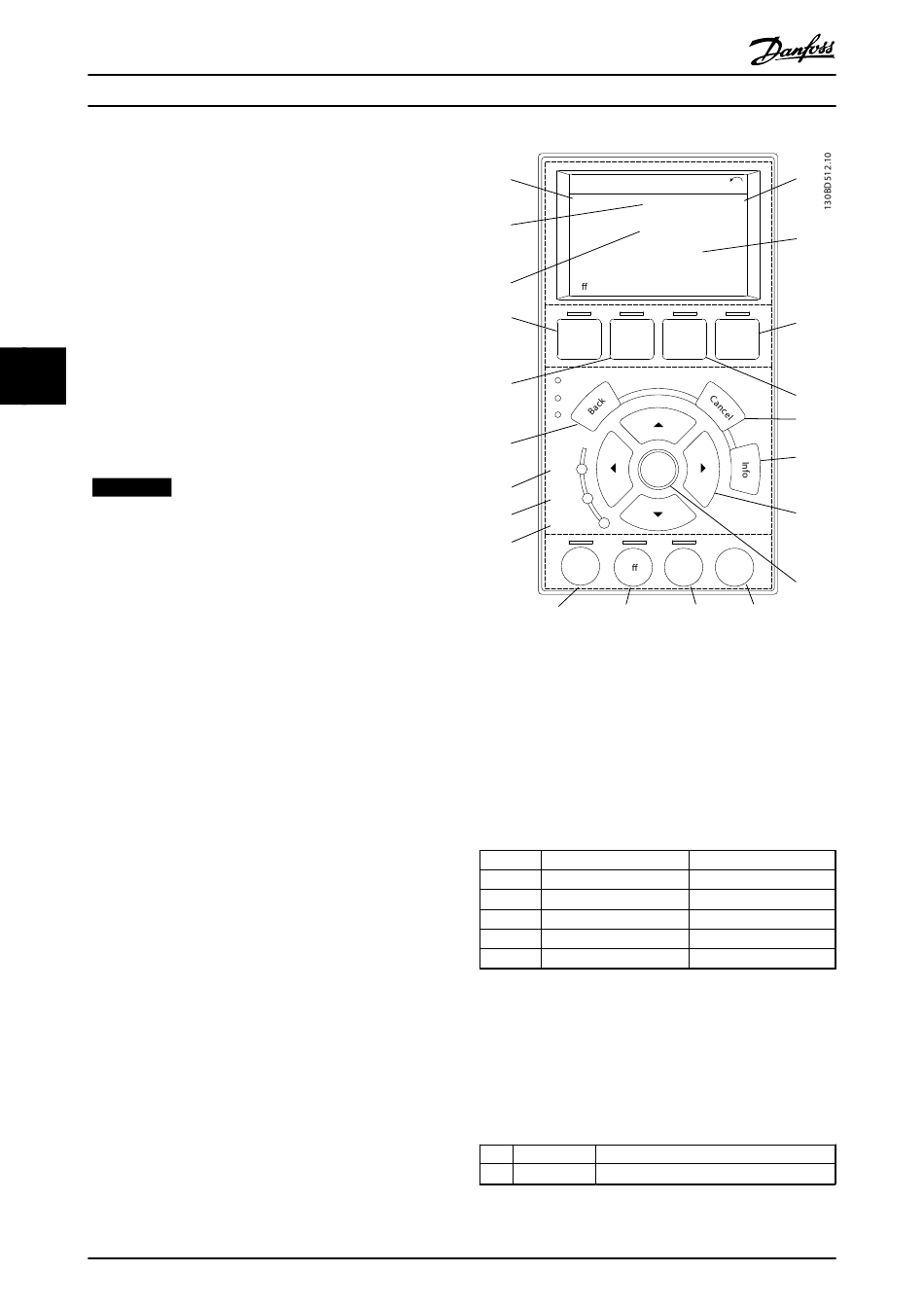

Abbildung 5.1 Bedieneinheit (LCP)
A. Displaybereich
Das Display wird aktiviert, wenn Netzspannung, eine
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus.
Display
1
2
3
4
5
Tabelle 5.1 Legende zu Abbildung 5.1, Display
B. Menütasten am Display
Mit den Menütasten greifen Sie auf verschiedene Menüs
zur Parametereinstellung zu, schalten zwischen
verschiedenen Displayanzeigen während des normalen
Betriebs um und zeigen Daten aus dem Alarm- und Fehler-
speicher an.
Taste
6 Status
