Danfoss VLT HVAC Drive FC 102 Produkthandbuch Seite 16

Elektrische Installation
4 4
1
9

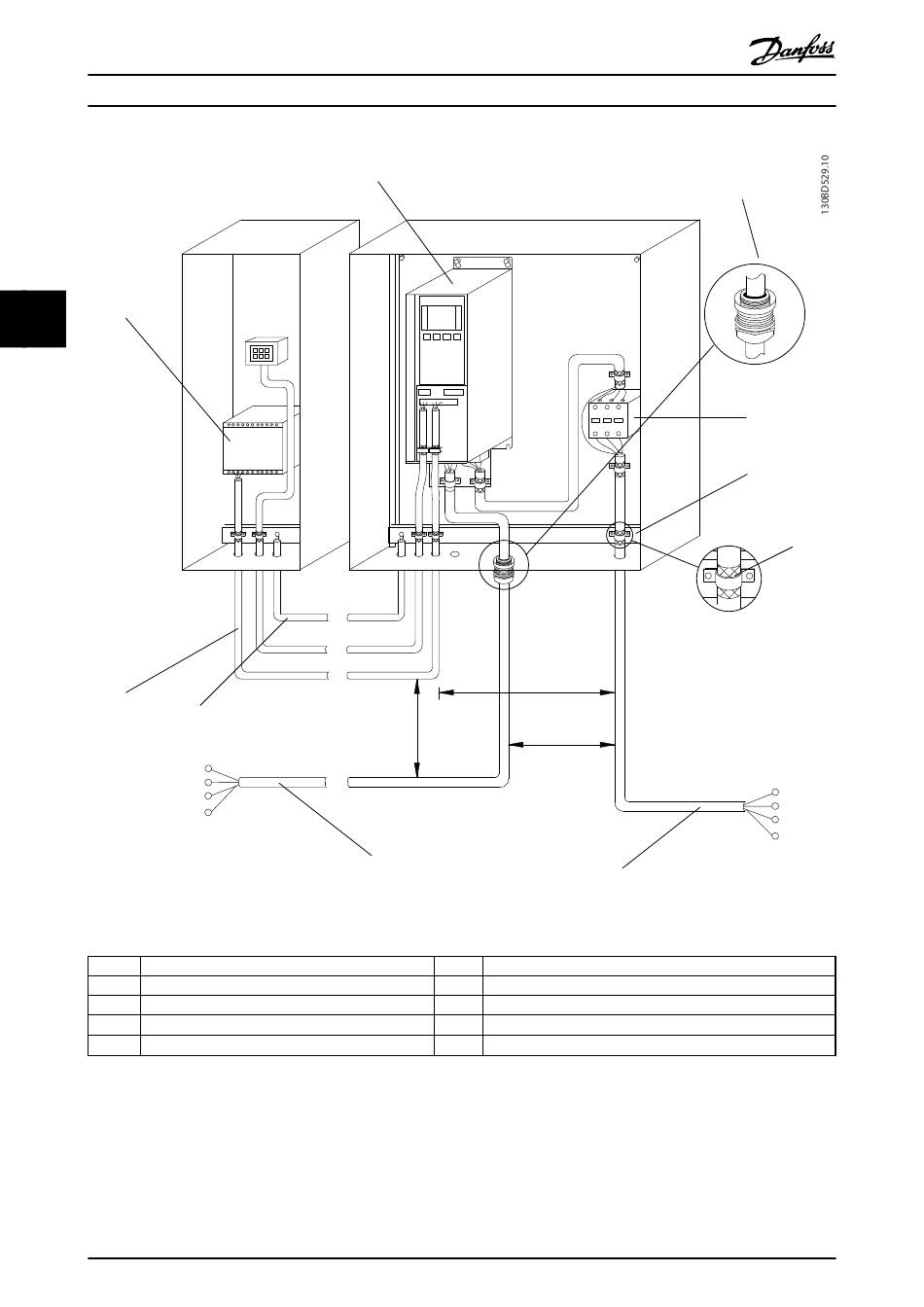

Abbildung 4.2 EMV-konformer elektrischer Anschluss
1 Übergeordnete Steuerung (SPS)
2 Frequenzumrichter
3 Ausgangsschütz
4 Erdungsschiene (PE)
5 Auflegen des Schirms (EMV-Schutz)
Tabelle 4.1 Legende zu Abbildung 4.2
14
Produkthandbuch für VLT
10
L1
L2
L3
PE
®
HVAC Drive
2
8
6 Geschirmte Kabel
7 Motor, 3-Phasen und PE-Leiter
8 Netz, 3 Phasen und verstärkter PE-Leiter
9 Steuerleitungen
10
Potenzialausgleich min. 16 mm
MG11AJ03 - Ver. 2013-11-01
6
3
4
U
V
W
PE
7
2
5
