Zugang; Motoranschluss - Danfoss VLT HVAC Drive FC 102 Produkthandbuch

Elektrische Installation
HINWEIS
EMV STÖRUNGEN!
Verwenden Sie getrennte abgeschirmte Kabel für
Netzversorgung, Motorverkabelung und Steuerverka-
belung, oder verlegen Sie Kabel in 3 getrennten Metall-
Kabelkanälen. Wenn Sie Leistungs-, Motor- und
Steuerverkabelung nicht isolieren, kann es zu
unerwartetem Verhalten oder reduzierter Leistung
kommen. Mindestens 200 mm (7,9 Zoll) Abstand
zwischen den Steuer leitungen, Motorkabeln und Netzlei-
tungen.

4.5 Zugang

•

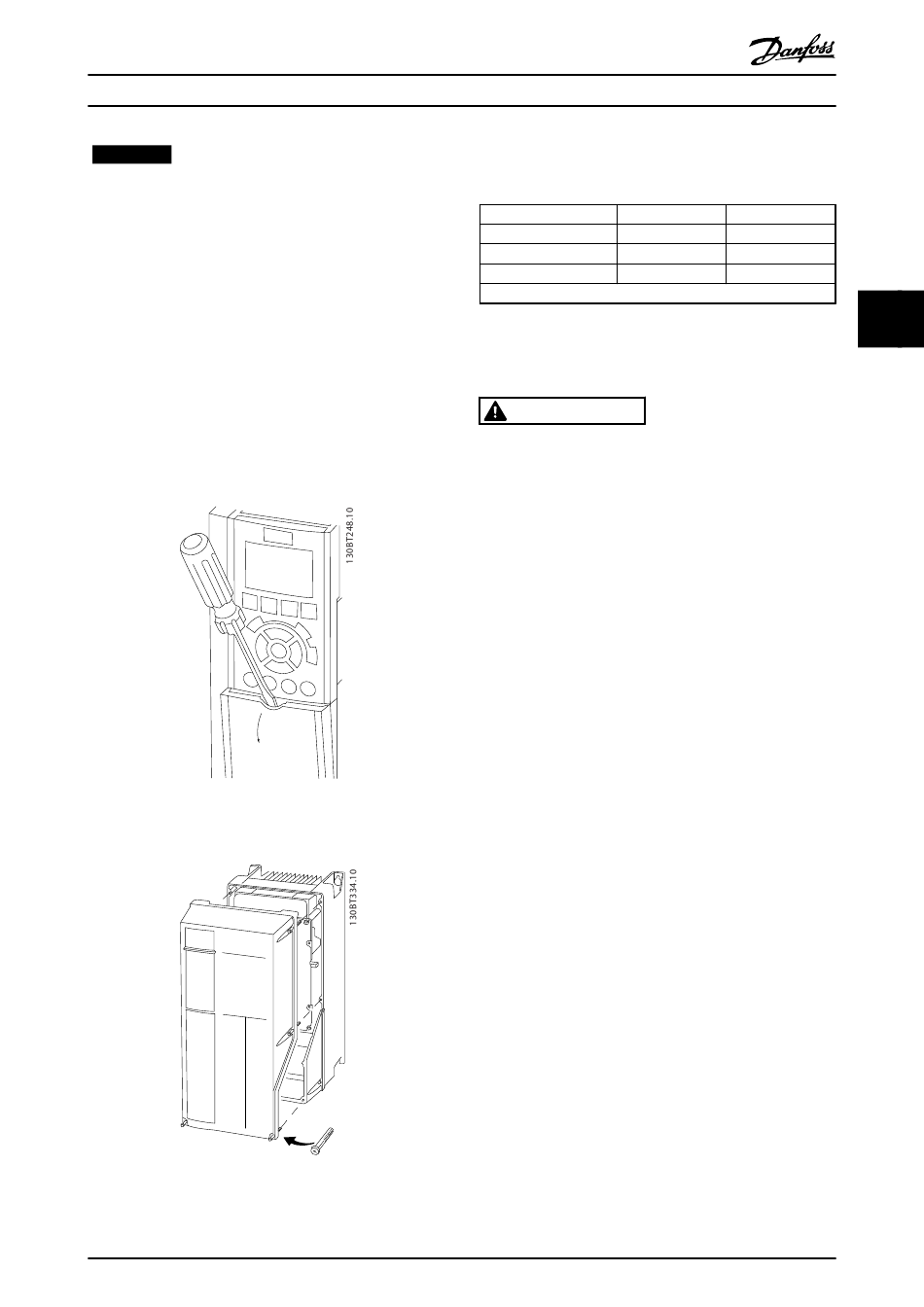

Entfernen Sie die Abdeckung mit einem Schrau-
bendreher (siehe Abbildung 4.3) oder indem Sie
die Befestigungsschrauben lösen (siehe
Abbildung 4.4).
Abbildung 4.3 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP20 und IP21
Abbildung 4.4 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP55 und IP66
®
Produkthandbuch für VLT HVAC Drive
Lesen Sie vor dem Anziehen der Schrauben der
Abdeckungen bitte Tabelle 4.2.
Gehäuse
Keine Schrauben anzuziehen für A2/A3/B3/B4/C3/C4.
Tabelle 4.2 Anzugsdrehmoment für Abdeckungen [Nm]

4.6 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zur separaten
Verlegung der Motorkabel oder der Verwendung
abgeschirmter Motorkabel kann schwere Personen-
schäden oder sogar tödliche Verletzungen zur Folge
haben.
•
•
•
•
Verfahren
1.
2.
3.
4.
MG11AJ03 - Ver. 2013-11-01
IP55
A4/A5 2
B1/B2 2,2
C1/C2 2,2
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximale
Kabelquerschnitte siehe 8.1 Elektrische Daten.
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 (NEMA1/12) oder höher vorgesehen.
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Schlupfring-Indukti-
onsmotor) zwischen Frequenzumrichter und
Motor an.
Isolieren Sie einen Abschnitt der äußeren
Kabelisolierung ab.
Platzieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
sowie einen elektrischen Kontakt zwischen
Kabelabschirmung und Erde herzustellen.
Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen in 4.3 Erdung an die nächste
Erdungsklemme an, siehe Abbildung 4.5.
Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an, siehe
Abbildung 4.5.
IP66
2
2,2
2,2
4 4
15
