Produkthandbuch für VLT
®
HVAC Drive

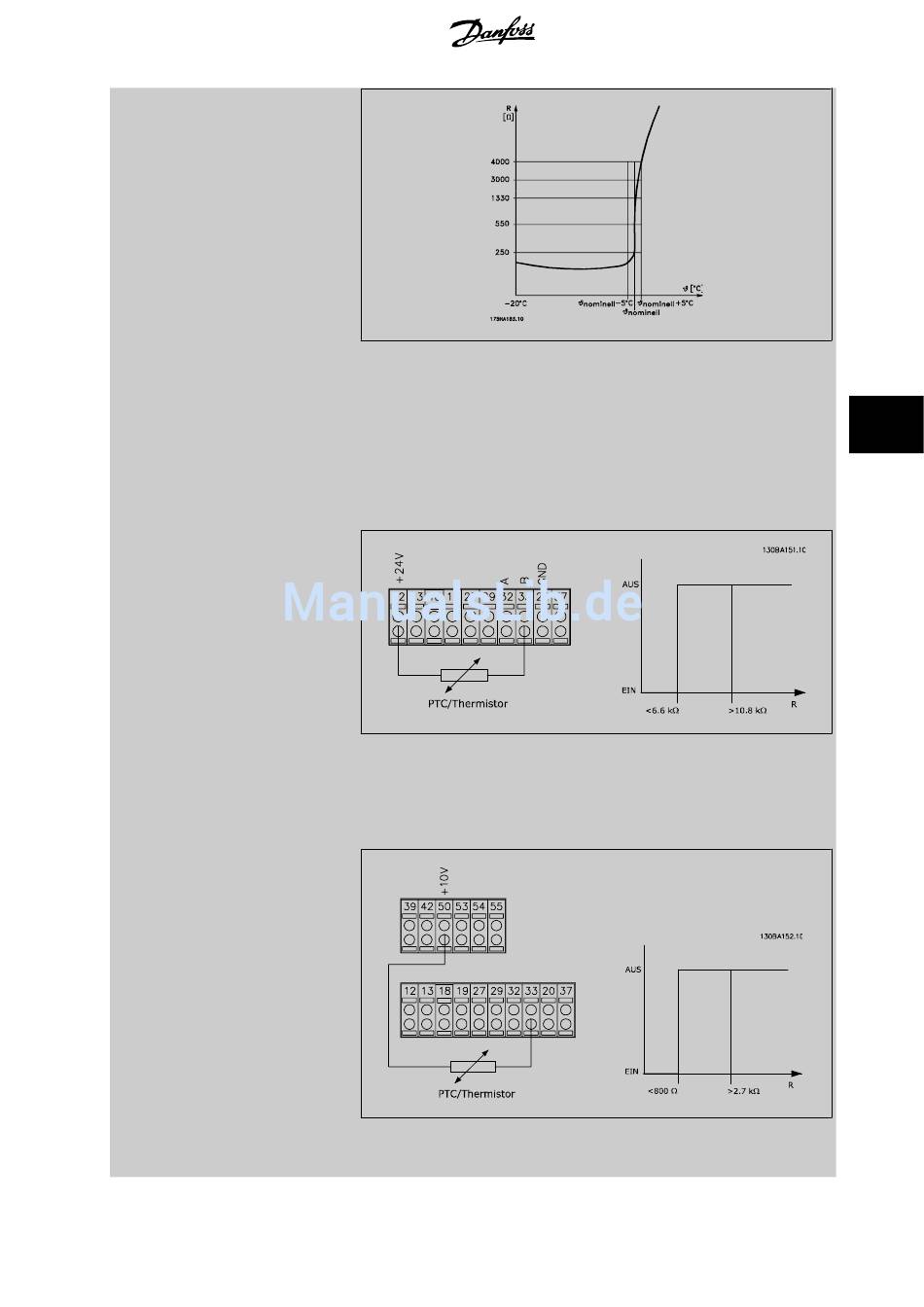

Der Thermistorabschaltwiderstand beträgt > 3 kΩ.
Zum Wicklungsschutz sollte ein Thermistor (PTC-Sensor) in den Motor integriert werden.
Motorschutz kann über eine Reihe von Verfahren erfolgen: PTC-Sensor in Motorwicklungen, me-
chanisch thermischer Schalter (Klixon-Ausführung) oder elektronisch thermisches Relais (ETR).
Verwenden eines Digitaleingangs und einer 24-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
Par. 1-93 Thermistoranschluss auf Digitaleingang 33
Verwenden eines Digitaleingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
Thermistoranschluss auf Digitaleingang 33
Par. 1-93
Verwenden eines Analogeingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
MG.11.A6.03 - VLT ® ist eine eingetragene Marke von Danfoss.
6 Programmieren des Frequenzumrichters
Thermistor Abschalt.
auf [2] einstellen.
[6] einstellen.
Thermistor Abschalt.
auf [2] einstellen.
[6] einstellen.
