Kontroll-Anzeigen (LEDs):
•
On (Grüne LED): Zeigt an, dass das Gerät betriebsbereit ist.
•
Warn. (Gelbe LED): Zeigt eine Warnung an.
•
Alarm (Rot blinkende LED): Zeigt einen Alarmzustand an.
[Menu]-Taste
[Menu]
Wählen Sie eine der folgenden Betriebsarten:
•
Zustand
•
Inbetriebnahme-Menü
•
Hauptmenü
Hauptmenü
dient zum Zugriff und Programmieren aller Parameter.
Die Parameter können direkt über das Bedienfeld geändert werden, sofern über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde.
Quick Setup
bietet Zugriff auf die Kurzinbetriebnahme, bei der nur die wichtigsten Parameter des Frequenzumrichters eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben und unten geändert werden, wenn der jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu] wiederholt drücken, bis die Hauptmenü-Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__], und drücken Sie [OK].
Wählen Sie den Parameter [__-xx], und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie [OK].
Navigationstasten
[Back]
Bringt Sie zu einem früheren Schritt zurück.
Die Pfeiltasten [▲] [▼]
dienen dazu, zwischen Parametergruppen, Parametern und innerhalb von
Parametern zu wechseln.
[OK]
wird benutzt, um einem mit dem Cursor markierten Parameter auszu-
wählen und um die Änderung einer Parametereinstellung zu bestätigen.
Bedientasten
Tasten zur Hand/Ort-Steuerung befinden sich unten am Bedienteil.
[Hand on]
ermöglicht die Steuerung des Frequenzumrichters über die LCP Bedieneinheit. [Hand on] startet auch den Motor und ermöglicht die Änderung der
Motordrehzahl mittels der Pfeiltasten. Die Taste kann über Par. 0-40
Externe Stoppsignale, die durch Steuersignale oder einen seriellen Bus aktiviert werden, heben einen über das LCP erteilten „Start"-Befehl auf.
An den Steuerklemmen sind die folgenden Signale weiter wirksam, auch wenn [Hand on] aktiviert ist:
•
[Hand on] - [Off] - [Auto on]
•
Reset
•
Motorfreilauf invers
•
Reversierung
•
Parametersatzauswahl lsb - Parametersatzauswahl msb
•
Stoppbefehl über serielle Schnittstelle
•
Schnellstopp
•
DC-Bremse
®
HVAC Drive
[Hand on]-LCP Taste aktiviert
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
5 Betrieb des Frequenzumrichters

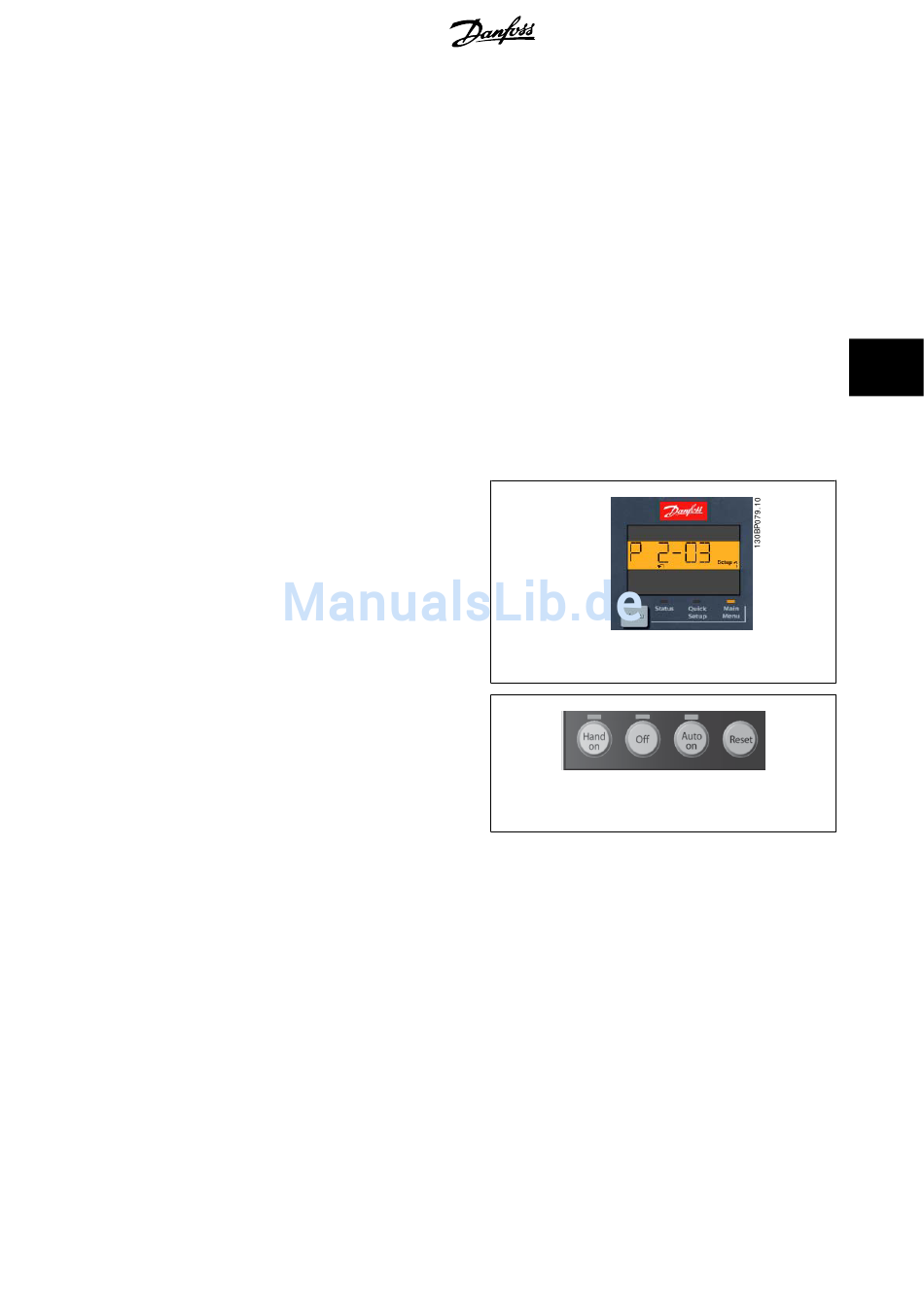

Abbildung 5.4: Displaybeispiel
Abbildung 5.5: Bedientasten am LCP 101
deaktiviert
[1] oder
[0] werden.
5
130BP046.10
55
