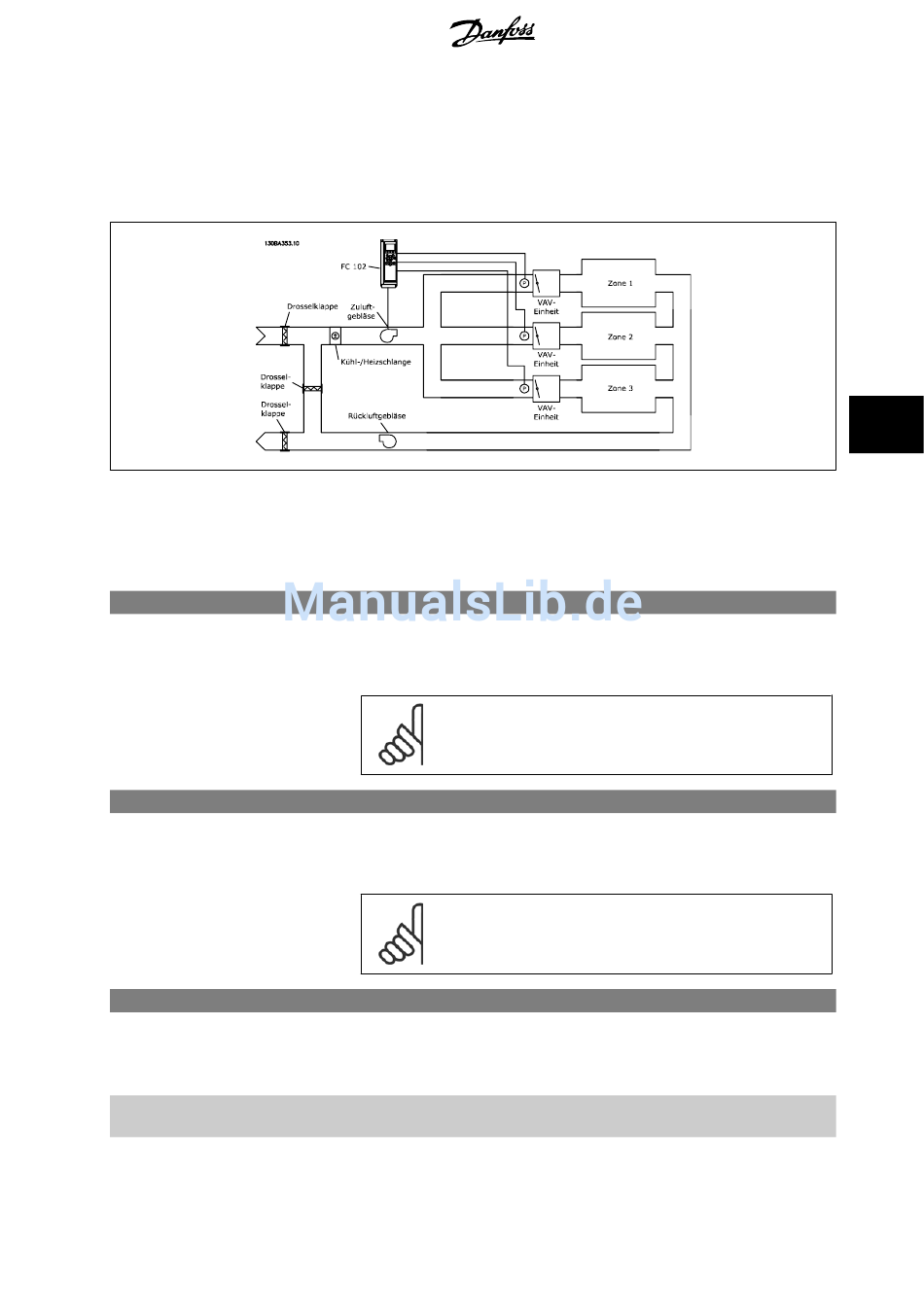

Beispiel 1: Mehrere Zonen, ein Sollwert
In einem Bürogebäude muss eine HLK-Anlage mit variablem Luftvolumenstrom (VVS) einen Mindestdruck an gewählten VVS-Geräten sicherstellen. Auf-
grund der verschiedenen Druckabfälle in jeder Leitung kann nicht davon ausgegangen werden, dass der Druck jedes VVS-Geräts identisch ist. Der
erforderliche Mindestdruck ist für alle VVS-Geräte gleich. Dieses Regelverfahren wird durch Einstellung von
Minimum und Eingabe des Solldrucks in Par. 20-21 konfiguriert. Der PID-Regler erhöht die Drehzahl des Lüfters, wenn ein Istwert unter dem Sollwert
liegt und verringert die Drehzahl des Lüfters, wenn alle Istwerte über dem Sollwert liegen.
Beispiel 2: Mehrere Zonen, mehrere Sollwerte
Das vorherige Beispiel kann eine Mehrzonenregelung mit mehreren Sollwerten veranschaulichen. Benötigen die Zonen unterschiedliche Drücke für jedes
VVS-Gerät, kann jeder Sollwert in Par. 20-21, 20-22 und 20-23 angegeben werden. Durch Auswahl von
erhöht der PID-Regler die Drehzahl des Lüfters, wenn einer der Istwerte unter seinem Sollwert liegt und verringert die Drehzahl, wenn alle Istwerte über
ihren jeweiligen Sollwerten liegen.
20-21 Sollwert 1
Range:
0.000*
[Ref
Par. 3-02 - Ref
MIN
EINHEIT (aus Par. 20-12)]
20-22 Sollwert 2
Range:
0.000*
[Ref
- Ref
EINHEIT (aus Par.
MIN
MAX
20-12)]
20-81 PID-Normal/Invers-Regelung
Option:
[0] *
Normal
[1]
Invers
®
HVAC Drive
Funktion:
Par. 3-03
Bei Regelung mit Rückführung dient Sollwert 1 zur Eingabe eines Sollwertbezugs, der vom PID-
MAX
Regler des Frequenzumrichters verwendet wird. Siehe Beschreibung zu Par. 20-20
on
.
ACHTUNG!
Der hier eingegebene Sollwertbezug wird zu allen anderen aktivierten Sollwerten
addiert (siehe Par.-Gruppe 3-1*).
Funktion:
Bei Regelung mit Rückführung wird Sollwert 2 zur Eingabe eines Sollwertbezugs verwendet, der
vom PID-Regler des Frequenzumrichter verwendet werden kann. Siehe Beschreibung zu Par. 20-20
Istwertfunktion
.
ACHTUNG!
Der hier eingegebene Sollwertbezug wird zu allen anderen aktivierten Sollwerten
addiert (siehe Par.-Gruppe 3-1*).
Funktion:
Normal
Im Modus [0]
Istwert den Sollwert überschreitet. Dies wird häufig in Anwendungen mit druckgeregeltem Zuluft-
gebläse und Pumpen verwendet.
Invers
Bei Auswahl [1]
quenz. Dies wird häufig in temperaturgeregelten Kühlanwendungen wie Kühltürmen verwendet.
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
