Produkthandbuch für VLT

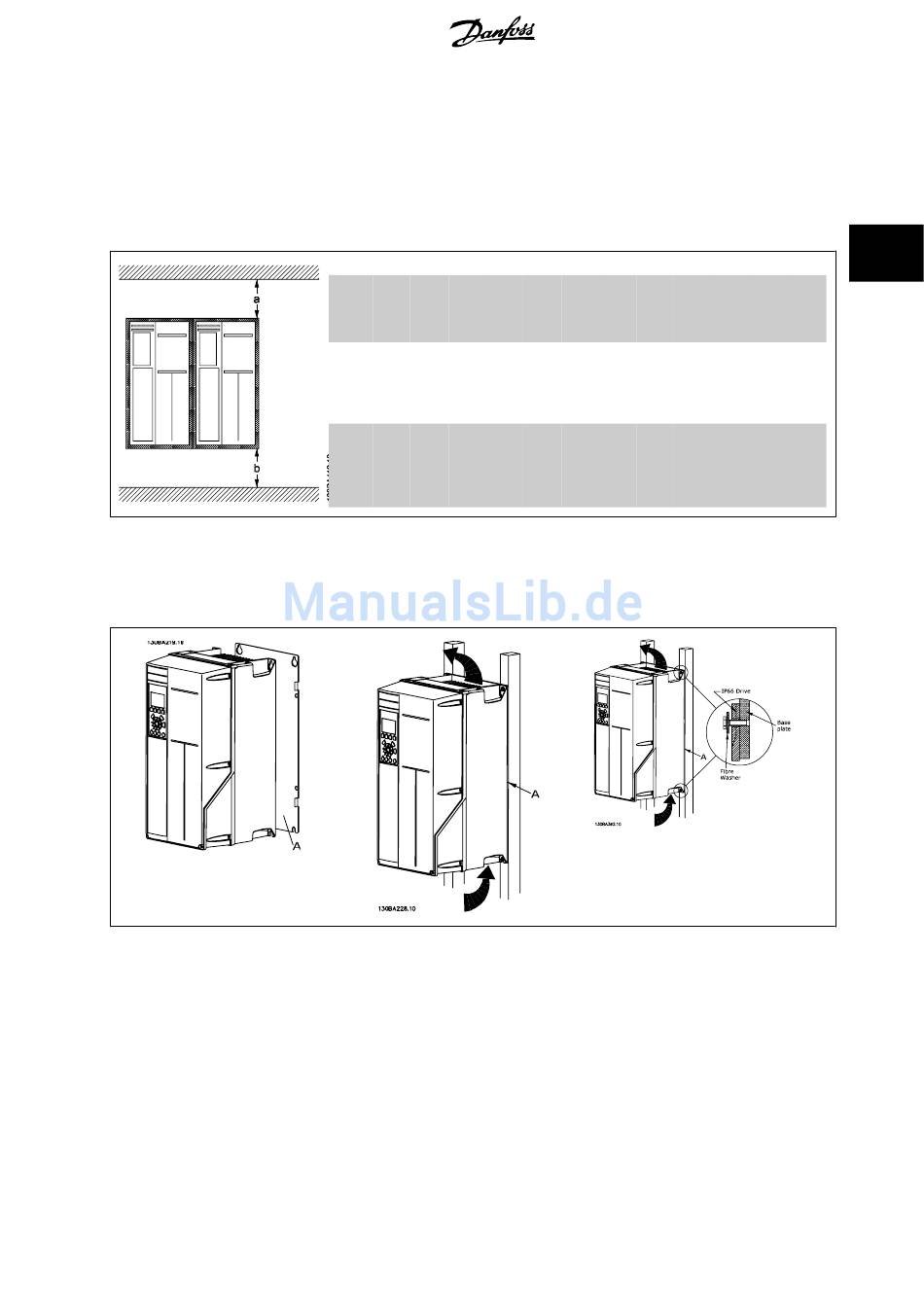

3.2.3 Mechanische Installation
Alle IP20-Gehäusegrößen sowie die IP21/IP55-Gehäusegrößen mit Ausnahme von A1*, A2 und A3 eignen sich zur Installation nebeneinander.
Beim IP21-Gehäuse (130B1122 bzw. 130B1123) muss zwischen den Frequenzumrichtern ein Abstand von mindestens 50 mm eingehalten werden.
Für optimale Kühlbedingungen muss über und unter dem Frequenzumrichter freier Luftdurchlass gewährleistet sein. Siehe nachstehende Tabelle.
Tabelle 3.2: * Nur FC 301.
1.
Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
2.
Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der Frequenzumrichter montiert wird. Achten Sie auf ebene Auflage des Kühl-
körpers, und ziehen Sie alle vier Schrauben gut an.
Tabelle 3.3: Bei der Montage von Größen A5, B1, B2, B3, B4, C1, C2, C3 und C4 auf einer nicht stabilen Wand muss der Frequenzumrichter wegen
unzureichender Kühlluft über dem Kühlkörper mit einer Rückwand A versehen werden.
®
HVAC Drive
Luftdurchlass für verschiedene Gehäuse
Ge-
A1*
A2
A3
häuse:
a
100
100
100
(mm):
b
100
100
100
(mm):
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
A5
B1
B2
B3
B4
100
100
100
200
200
100
100
100
200
200
3 Mechanischer Einbau
C1
C2
C3
C4
200
225
200
225
200
225
200
225
3
17
