Produkthandbuch für VLT
[135]
Drehm. % nom. 4-20 mA
[136]
Leistung 4-20 mA
[137]
Drehzahl 4-20 mA
[138]
Drehm. 4-20 mA
[139]
Bus-Strg. 0-20 mA
[140]
Bus-Strg. 4-20 mA
[141]
Bus-Strg. 0-20 mA, Timeout
[142]
Bus-Strg. 4-20 mA, Timeout
[143]
Erw. PID-Prozess 1, 4-20 mA
[144]
Erw. PID-Prozess 2, 4-20 mA
[145]
Erw. PID-Prozess 3, 4-20 mA
6-51 Kl. 42, Ausgang min. Skalierung
Range:
0%*
[0 - 200 %]

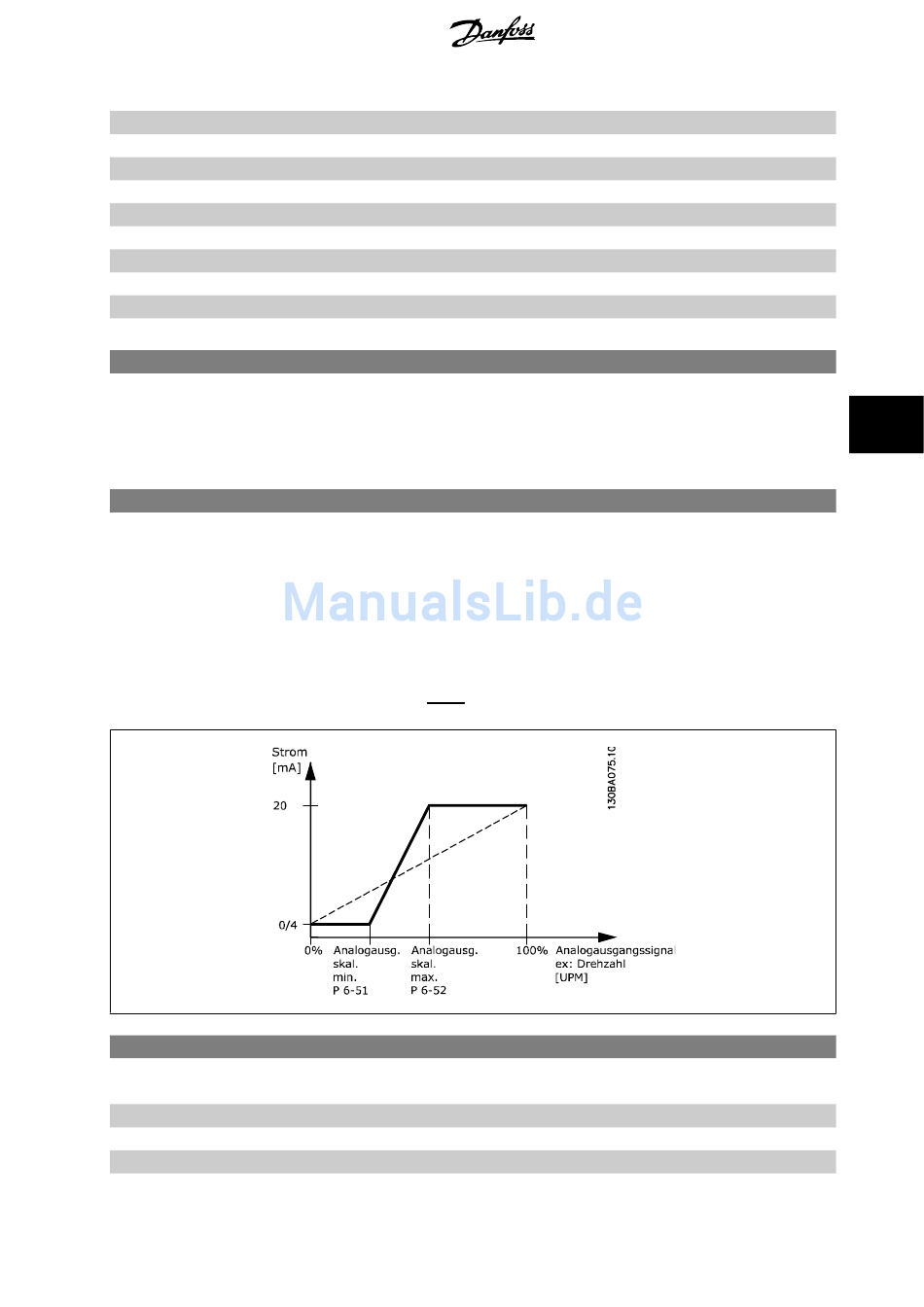

Siehe nachstehende Zeichnung für Details.
6-52 Kl. 42, Ausgang max. Skalierung
Range:
100%*
[0,00 - 200 %]
14-01 Taktfrequenz
Option:
[0*]
1,0 kHz
[1*]
1,5 kHz
[2]
2,0 kHz
[3]
2,5 kHz
®
HVAC Drive
Funktion:
Dieser Parameter skaliert das Min.-Signal an Ausgangsklemme 42. Die Min. Skalierung ist prozentual
im Bezug auf den maximalen Wert des dargestellten Signals anzugeben. Die Min. Skalierung kann
nie höher als die entsprechende Auswahl in Par. 6-52 sein.
Funktion:
Dieser Parameter skaliert das Max.-Signal an Ausgangsklemme 42 in Prozent des max. Signalpegels.
Wahl der Signalgröße und -pegel (0/4-20mA) erfolgt in Par. 6-50. Als Wert wird der maximale Wert
des Stromsignalausgangs eingestellt. Der Ausgang kann so skaliert werden, dass bei maximalem
Signal ein Strom unter 20 mA oder bei einem Signal von unter 100 % bereits 20 mA erreicht werden.
Sollen die 20 mA bereits bei 0 bis 100 % des Signalwertes erreicht werden, ist der prozentuale Wert
direkt einzugeben, z. B. 50 % = 20 mA. Wenn bei maximalem Signal (100 %) ein kleinerer Strom
als 20 mA erreicht wird, ist der Prozentwert wie folgt zu berechnen:
20
mA
/
Skal. Max. Strom
mA
20
i
.
e
. 10
mA
:
× 100 % = 200 %
10
mA
Funktion:
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
6 Programmieren des Frequenzumrichters
× 100 %
6
91
