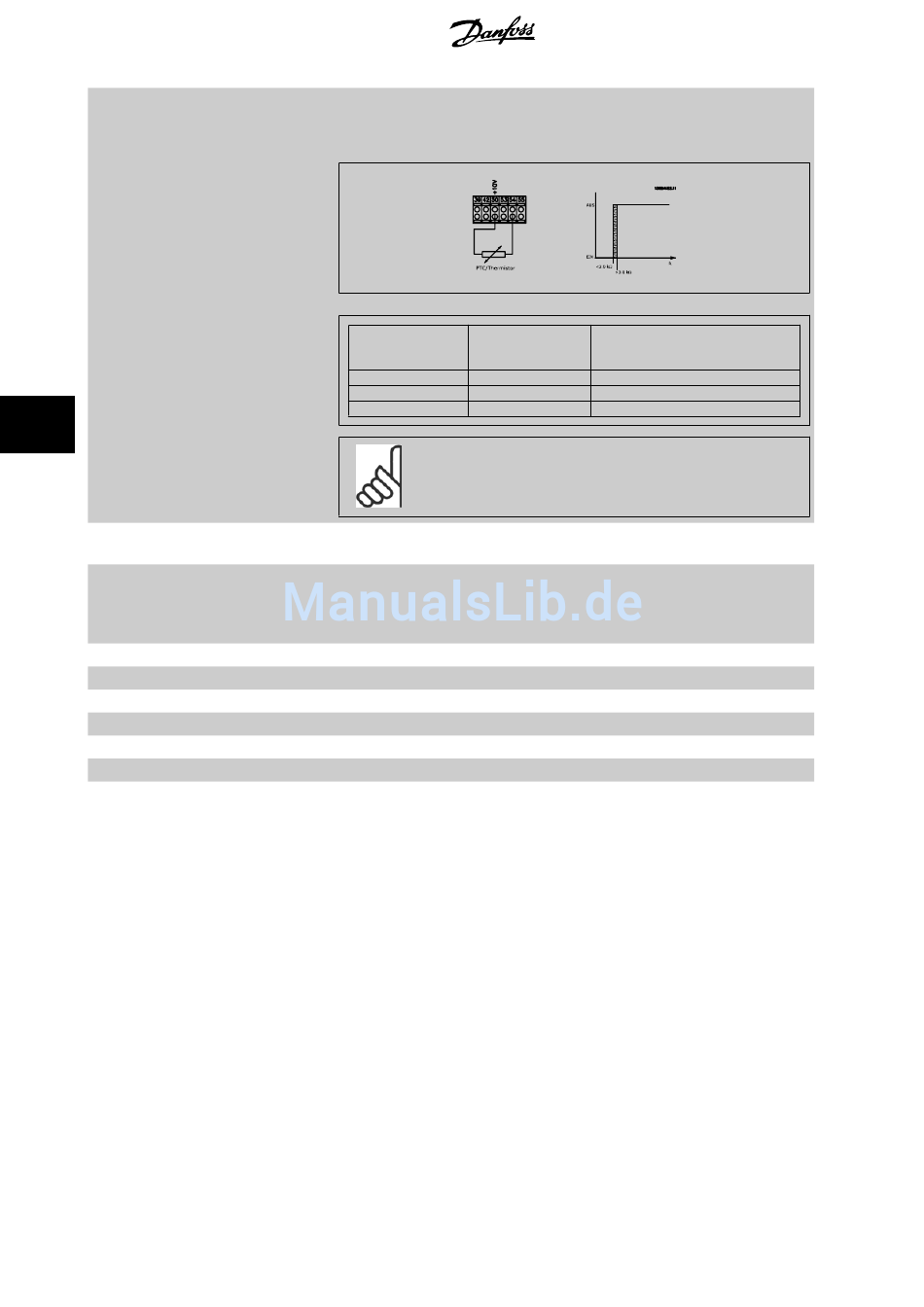

6 Programmieren des Frequenzumrichters
6
[3]
ETR Warnung 1
[4] *
ETR Alarm 1
[5]
ETR Warnung 2
[6]
ETR Alarm 2
[7]
ETR Warnung 3
[8]
ETR Alarm 3
[9]
ETR Warnung 4
[10]
ETR Alarm 4
Die ETR-Funktionen (elektronisch thermisches Relais) 1-4 berechnen die Last erst, wenn der Parametersatz aktiviert wird, in dem sie ausgewählt wurden.
ETR 3 beginnt z. B. die Berechnung, wenn Satz 3 gewählt wird. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motorüberlastungs-
schutz der Klasse 20 gemäß NEC.
80
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
auf
Par. 1-93
Thermistoranschluss
auf
Analogeingang 54
Klemme 54 nicht gleichzeitig als variablen Sollwert wählen.
Eingang
Versorgungsspan-
Digital/analog
nung
Volt
Digital
24 V
Digital
10 V
Analog
10 V
ACHTUNG!
Es ist zu prüfen, dass die gewählte Versorgungsspannung mit dem verwendeten
Thermistorelement übereinstimmt.
ETR Warnung 1-4
ist zu wählen, wenn bei berechneter Überlastung des Motors eine Warnung im
Display erscheinen soll.
ETR Alarm 1-4
ist zu wählen, wenn bei berechneter Überlastung des Motors eine Abschaltung er-
folgen soll.
Ein Warnsignal kann über einen der Digitalausgänge programmiert werden. Das Signal erscheint im
Fall einer Warnung und bei Abschaltung des Frequenzumrichters (thermische Warnung).
Siehe [3]
Siehe [4]
Siehe [3]
Siehe [4]
Siehe [3]
Siehe [4]
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT
Thermistor Abschalt.
[2] einstellen.
[2] programmieren.
Schwellwert/
Abschaltwerte
< 6,6 kΩ - > 10,8 kΩ
< 800 Ω - > 2,7 kΩ
< 3,0 kΩ - gt; 3,0 kΩ
®
HVAC Drive
