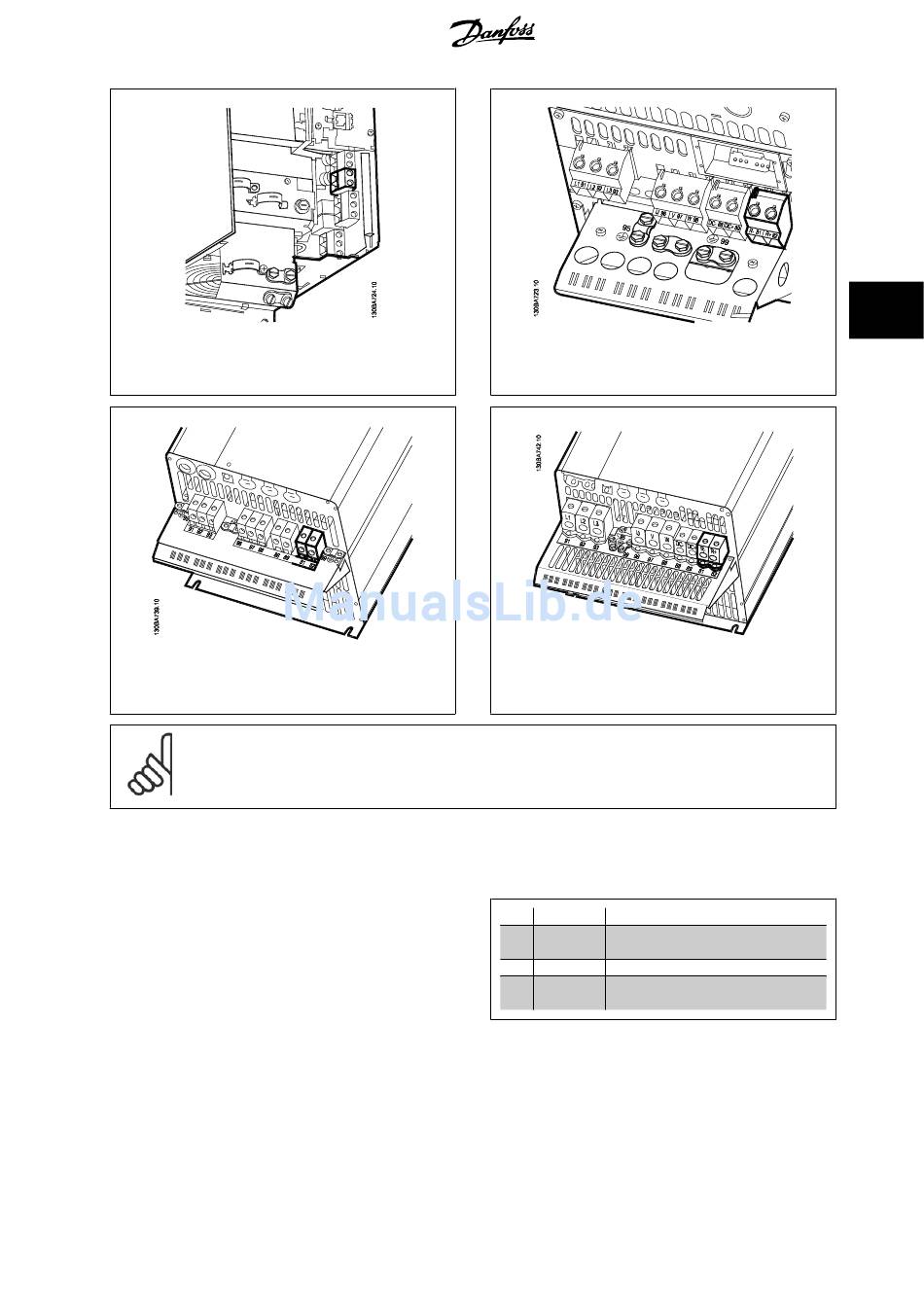

Abbildung 4.31: B3-Verbindungsklemme für Bremswider-
stand
Abbildung 4.33: C3-Verbindungsklemme für Bremswider-
stand
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller Dauerstrom zum Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequenzumrichter (Netzschalter, Schütz) verhindert werden. Nur der Frequenzum-
richter darf das Schütz steuern.
4.1.23 Relaisanschluss
Zum Einstellen der Relaisausgänge siehe Parametergruppe 5-4* Relais.
®
HVAC Drive
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
Abbildung 4.32: B4-Verbindungsklemme für Bremswider-
stand
Abbildung 4.34: C4-Verbindungsklemme für Bremswider-
stand
No.
01 - 02
Schließer (normalerweise offen)
01 - 03
Öffner (normalerweise geschlos-
sen)
04 - 05
Schließer (normalerweise offen)
04 - 06
Öffner (normalerweise geschlos-
sen)
4 Elektrische Installation
4
39
