4.1.20 Steuerklemmen
Logische Aufteilung der Klemmen:
1.
10-poliger Stecker mit digitalen Steuerklemmen.
2.
3-poliger Stecker mit RS-485-Busklemmen.
3.
6-poliger Stecker mit analogen Steuerklemmen.
4.
USB-Verbindung
4.1.21 Zwischenkreiskopplung
Die Zwischenkreisklemme wird zur Sicherung der DC-Versorgung verwendet. Dabei wird der Zwischenkreis von einer externen Gleichstromquelle versorgt.
Nummern verwendete Klemmen: 88, 89

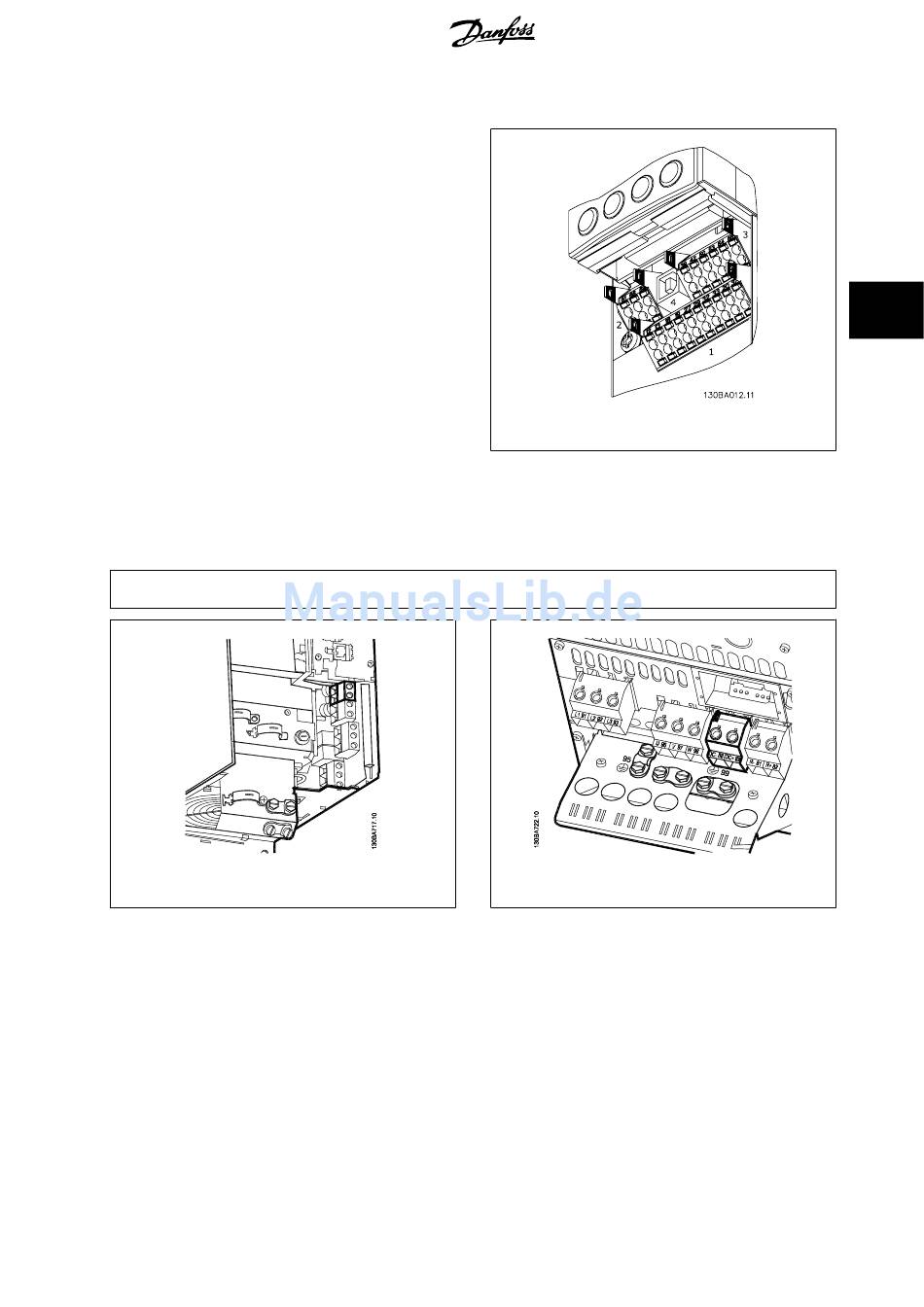

Abbildung 4.27: Zwischenkreiskopplungen Gehäuse B3.
®
HVAC Drive
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
4 Elektrische Installation
Abbildung 4.26: Steuerklemmen (alle Gehäuse)
Abbildung 4.28: Zwischenkreiskopplungen Gehäuse B4.
