Produkthandbuch für VLT

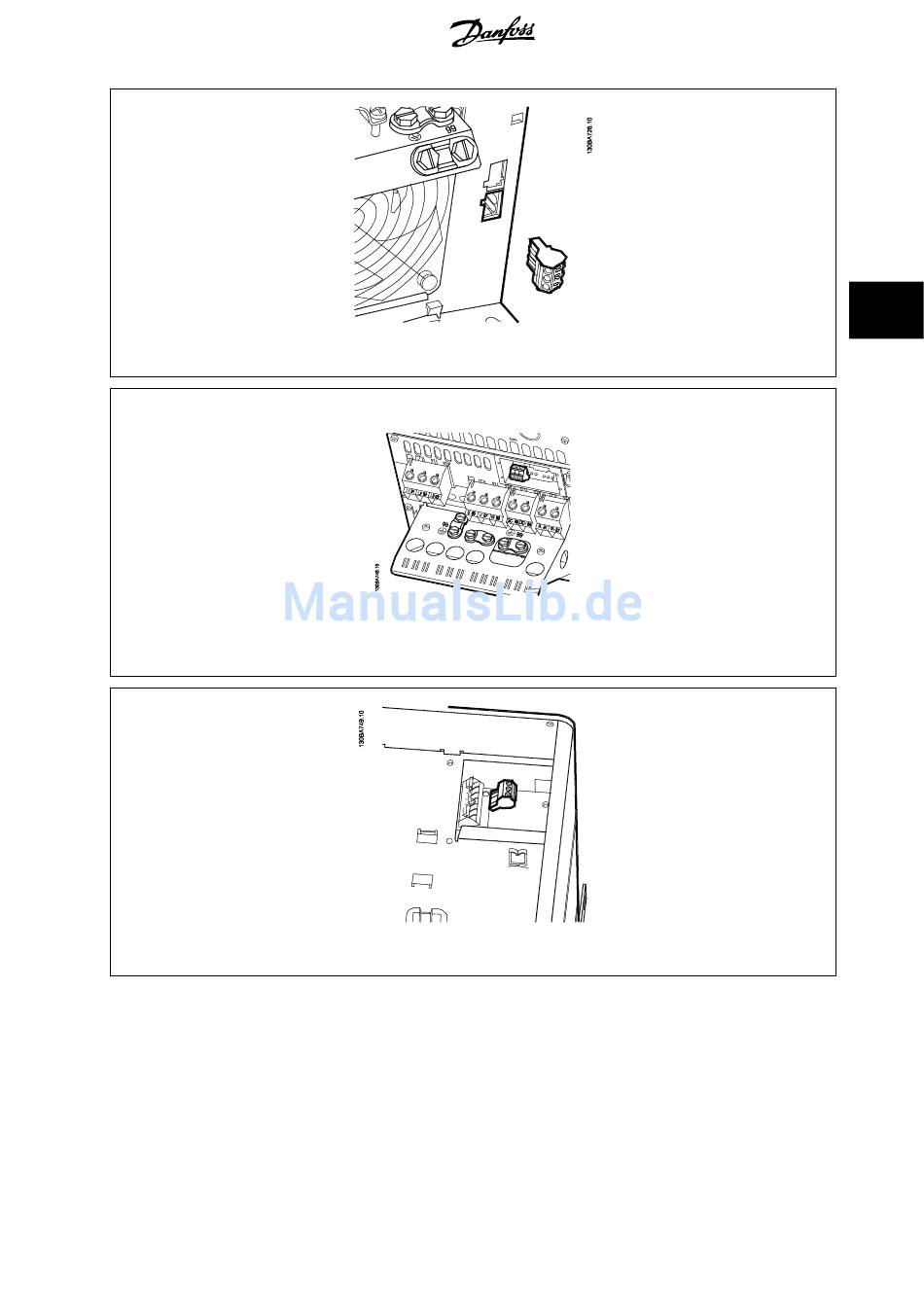

Abbildung 4.36: Klemmen für Relaisanschluss B3. Werkseitig ist nur ein Unterbrecher angebracht.
Abbildung 4.37: Klemmen für Relaisanschluss B4.
Abbildung 4.38: Klemmen für Relaisanschluss C3 und C4. Befinden sich in der oberen rechten Ecke des Frequenzumrichters.
4.1.24 Relaisausgänge
Relais 1
•
Klemme 01: gemeinsamer Kontakt
•
Klemme 02: 240 VAC (Schließer)
•
Klemme 03: 240 VAC (Öffner)
®
HVAC Drive
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
4 Elektrische Installation
4
41
