ANSCHLUSS DES LEISTUNGSTEILS

4.2.5 Anschluss des Motors

4.2.5.1 Verdrahtung des Motors

TA1 TA2
L1 U
L2 V
L3
W
PE
PE

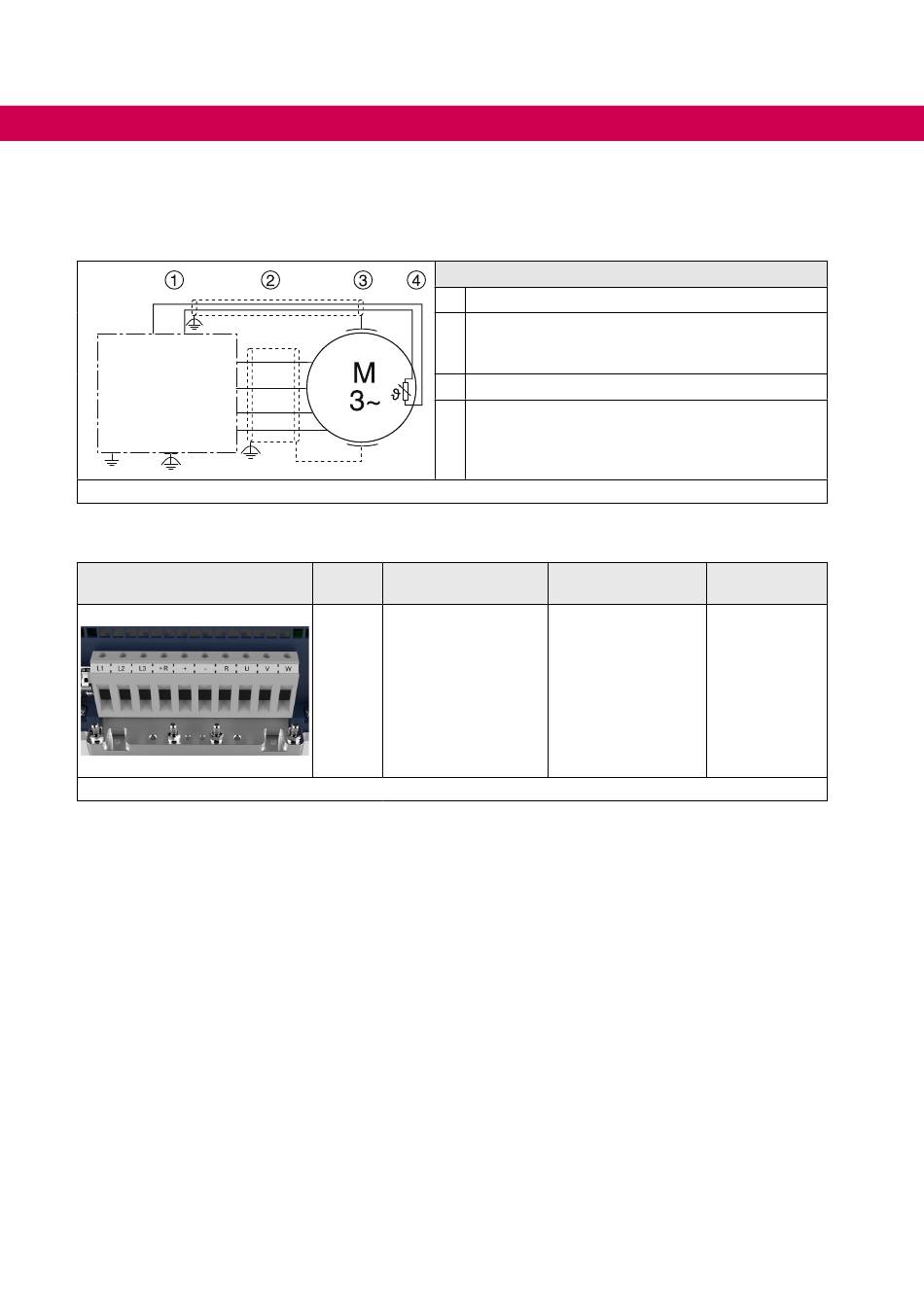

Abbildung 20: Verdrahtung des Motors

4.2.5.2 Klemmleiste X1A Motoranschluss

X1A

Abbildung 21: Klemmleiste X1A Motoranschluss

54
Legende
1 KEB COMBIVERT
Motorleitungen, Schirm beidseitig und großflächig
2 auf den metallisch blanken Rahmen oder die Mon-
tageplatte auflegen (ggf. Lack entfernen)
U
3 Drehstrommotor
V
W
PE
Temperaturüberwachung (optional)
4
=>
Name Funktion
U, V, W Motoranschluss
Gebrauchsanleitung „Steuerteil"
Querschnitt für
Klemmenanschluss
Flexible Leitung
mit Aderendhülse
1,5...35 mm²
(Ohne Aderendhülse
bis max. 50 mm²)
UL: Flexible Leitung
ohne Aderendhülse
AWG 16...1
Anzugsdreh-
moment
3,2...3,7 Nm
28...32 lb inch
