ÜBErSICHT DES COMBIVErT F6
Gehäuse 4
4
11 12

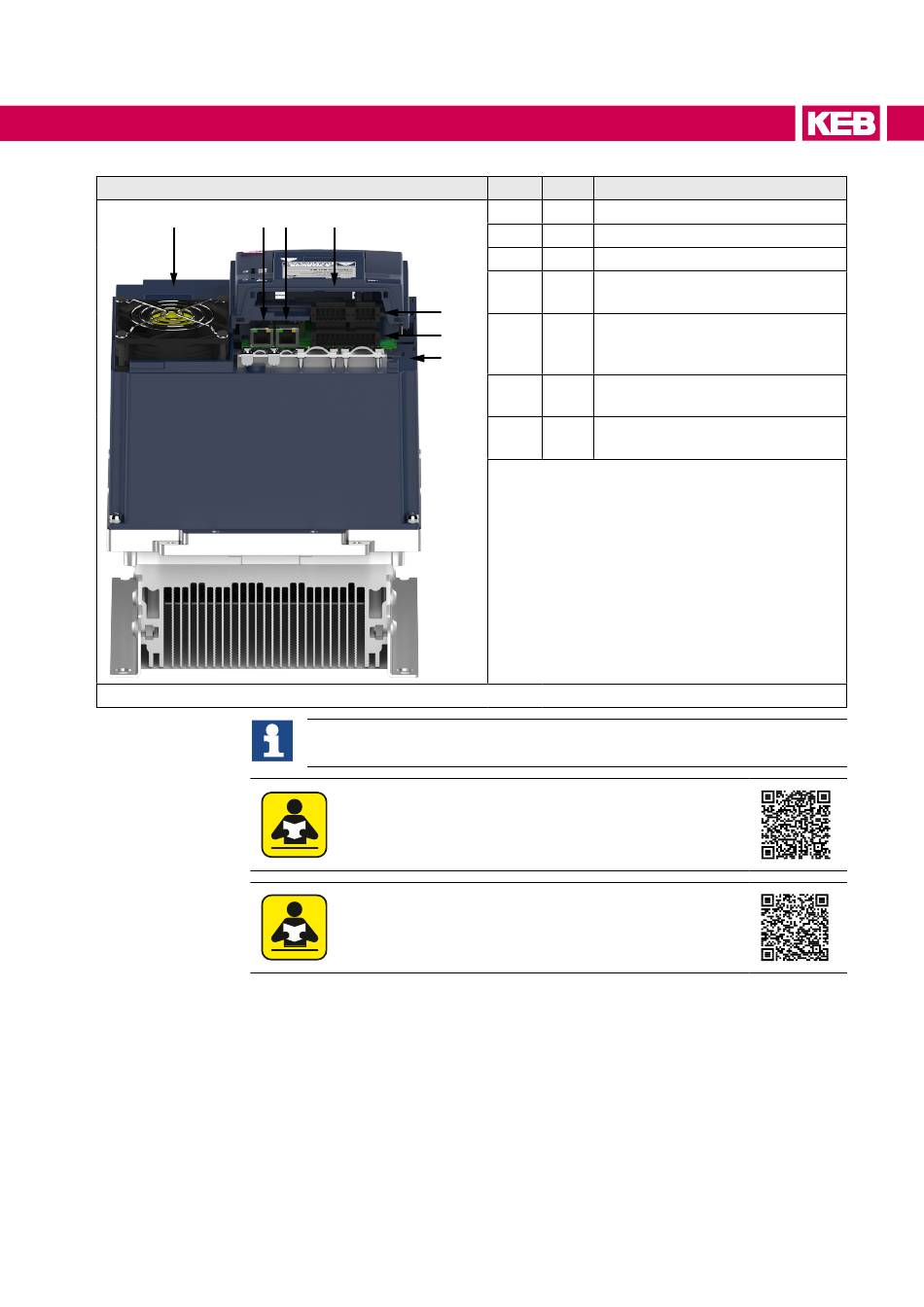

Abbildung 13: F6 Gehäuse 4 Rückansicht mit Steuerkarte KOMPAKT
13
14
15
16
Weitere Ansichten sind in der jeweiligen Steuerkartenanleitung zu finden.
Gebrauchsanleitung COMBIVERT F6 Steuerkarte KOMPAKT
https://www.keb.de/fileadmin/media/Manuals/dr/ma_dr_f6-cu-k-
inst-20144795_de.pdf
Gebrauchsanleitung COMBIVERT F6 Steuerkarte APPLIKATION
https://www.keb.de/fileadmin/media/Manuals/dr/ma_dr_f6-cu-a-
inst-20118593_de.pdf
Nr. Name Beschreibung
―
4 Innenraumlüfter
11 X4C Feldbusschnittstelle (out)
12 X4B Feldbusschnittstelle (in)
CAN-Bus /
13 X2C
analoge Ein- und Ausgänge
Sicherheitsfunktionen /
14 X2B 24 V Gleichspannungsversorgung /
2 digitale Ausgänge
Steuerklemmleiste für digitale Ein-
15 X2A
und Ausgänge.
Schirmklemmen für geschirmte
―
16
Steuerleitungen.
