KEB COMBIVERT F6 Gebrauchsanleitung Seite 32

GErÄTEDATEN DEr 400V-GErÄTE
Die folgenden Kennlinien geben den zulässigen Maximalstrom für die Ausgangsfre-
quenzwerte 0 Hz, 3 Hz, 6 Hz, 10 Hz 25 Hz und 50 Hz an. Bei Abweichung der dargestell-
ten Schaltfrequenzen wird zwischen den Kennlinien interpoliert. Es wird beispielhaft die
Gerätegröße 19 dargestellt.
240
220
200
180
160
140
120
100
80
60
40
20
0
0 5 10
Legende
Abschaltstrom I
OC
Softwarestromgrenze I
Schaltfrequenz 2 kHz
Schaltfrequenz 4 kHz
Schaltfrequenz 8 kHz
Schaltfrequenz 12 kHz
Schaltfrequenz 16 kHz
Steht nicht für die Modulation zur Verfügung. Bei 180% Überlast wird der Fehler OC ausgelöst.

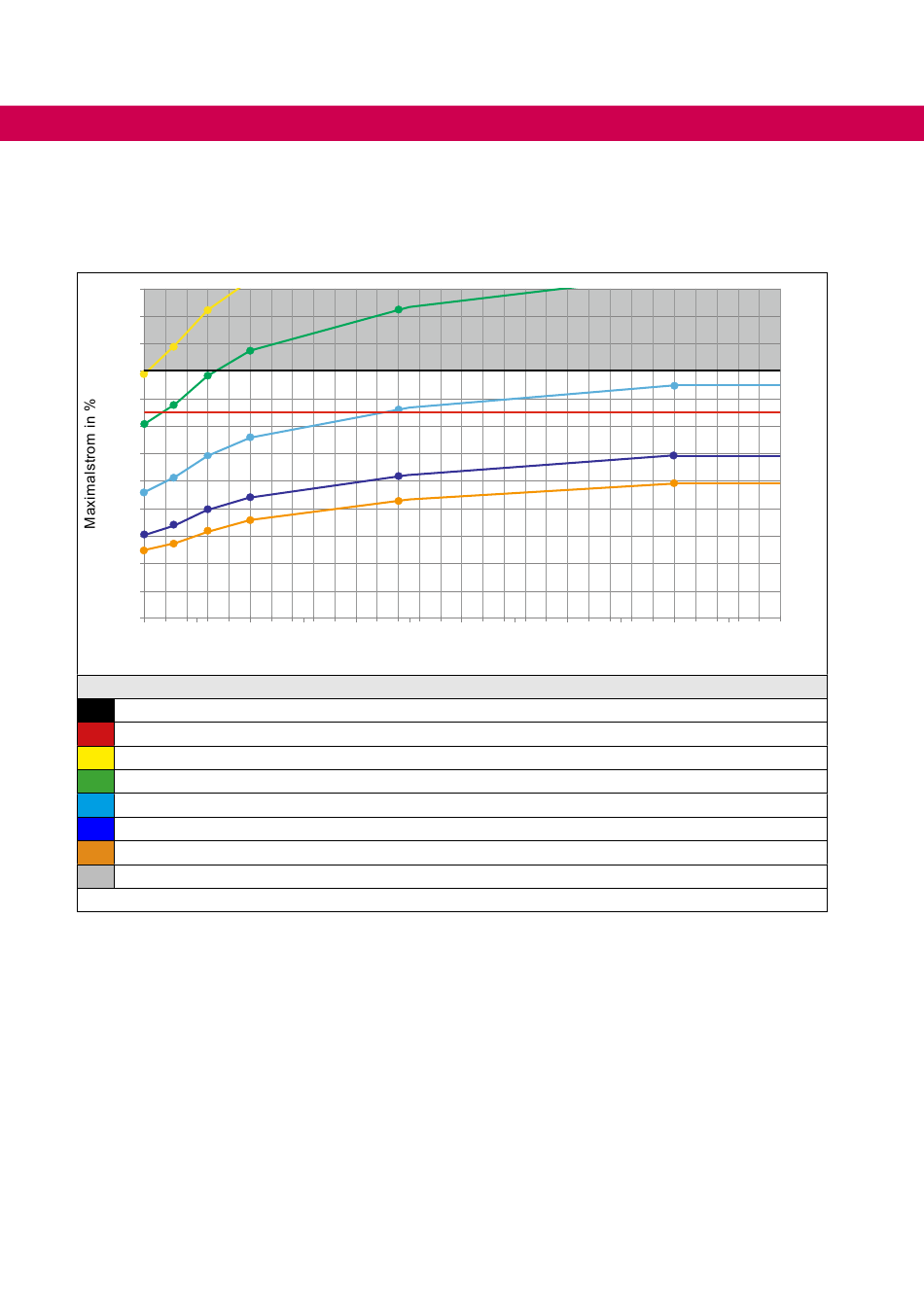

Abbildung 2: Typische Überlastcharakteristik in den unteren Ausgangsfrequenzen (OL2) Bsp. 19er-Gerät
32
15 20 25
Ausgangsfrequenz in Hz
(Die Grenze ist mit Parameter is35 einstellbar)
lim
30 35 40 45 50 55 60
