ABMESSUNGEN UND GEwICHTE
3.3.3 Durchsteckversion Luftkühler IP20, IP54
Gehäuse
Gewicht
Abmessungen

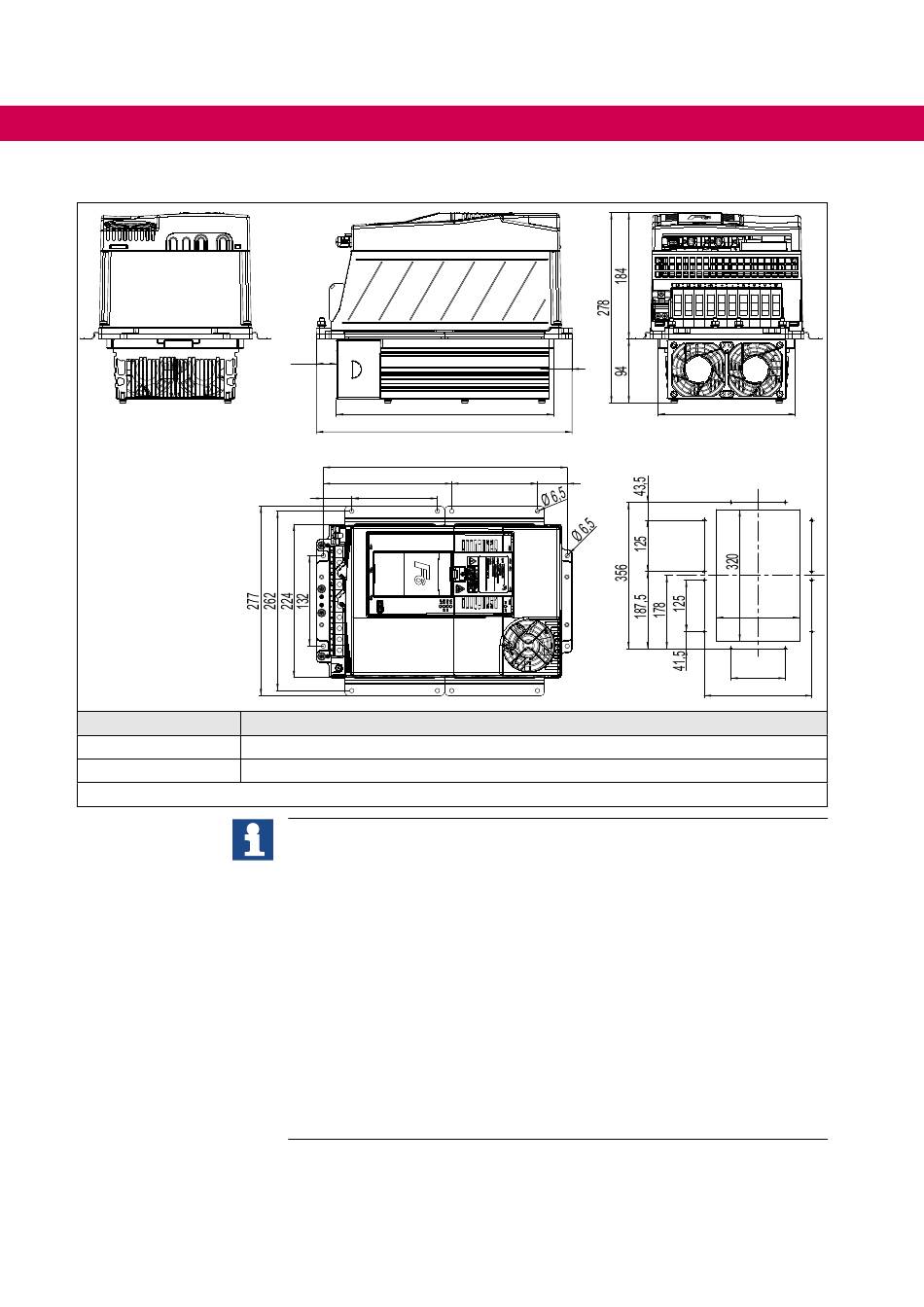

Abbildung 7: Abmessungen Durchsteckversion Luftkühler IP20, IP54
42
29
317
373
356
187,5
41,5 125
IP54 Zone: Kühlkörper unterhalb des Montageblechs.
Für eine ordnungsgemäße Montage muss die beiliegende Dichtung (40F6T45-
0002) zwischen Kühlkörper und Gehäuse (z.B. Schaltschrankwand) verbaut
werden. Nach dem Einbau muss die Dichtigkeit überprüft werden. Die Tren-
nung zum Gehäuse entspricht bei ordnungsgemäßer Montage der Schutzart
IP54. Die Lüfter müssen jedoch vor ungünstigen Umgebungseinflüssen ge-
schützt werden. Dazu zählen brennbare, ölige oder gefährliche Dämpfe oder
Gase, korrosive Chemikalien, grobe Fremdkörper und übermäßiger Staub.
Dies betrifft besonders den Zugang des Kühlkörpers von oben (Luftaustritt).
Eisbildung ist unzulässig.
IP20 Zone: Gerät oberhalb des Montageblechs.
Leistungsanschlüsse ausgenommen =>
Dieser Teil ist zum Einbau in ein für die angestrebte Schutzart geeignetes Ge-
häuse (z.B. Schaltschrank) vorgesehen.
UL: Gerätekühlkörper ist als NEMA Type 1 eingestuft.
27
125 (43,5)
4
13,6 kg
Alle Maße in mm
„Klimatische
200
202
132
262
Umweltbedingungen".
