ANSCHLUSS DES LEISTUNGSTEILS
4.2.4 DC-Anschluss
4.2.4.1 Anschluss bei Gleichspannungsversorgung
Legende
1
DC-Spannung
2
Sicherungen
3
KEB COMBIVERT

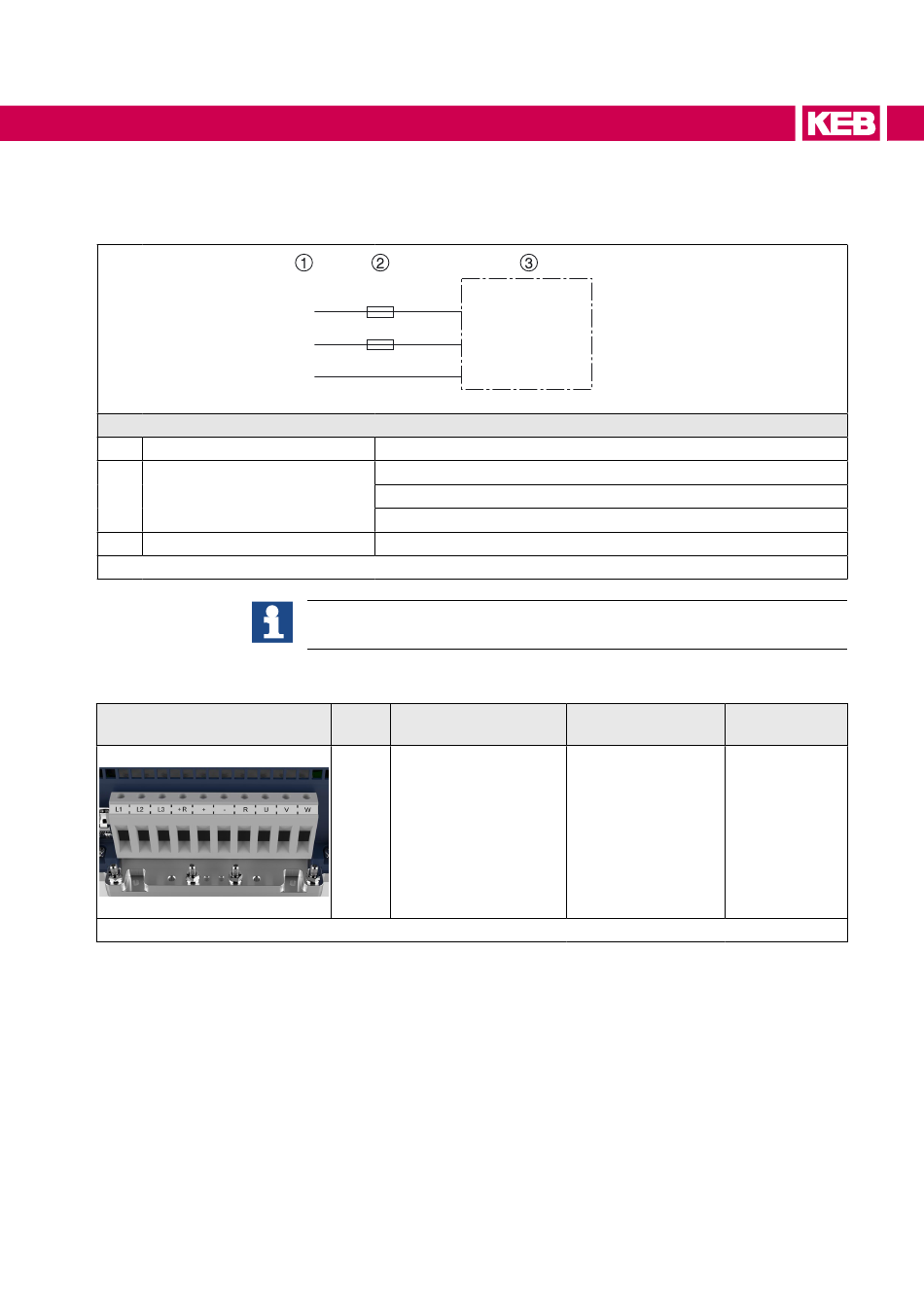

Abbildung 18: Anschluss bei Gleichspannungsversorgung
4.2.4.2 Klemmleiste X1A DC-Anschluss
X1A
Abbildung 19: Klemmleiste X1A DC-Anschluss
+U
-U
PE
Auf den zulässigen Spannungsbereich achten !
Max. auftretende Gleichspannung von 840 V
Die Verwendung der DC-Klemmen zur Einspeisung ist nur mit externer Vorla-
dung zulässig.
Name
Funktion
DC-Anschluss,
+, -
Anschluss für
Verbundbetrieb
+
U
V
-
W
PE
PE
400 / 480 V-Klasse: U
dc
Typ aR
F6
Querschnitt für
Klemmenanschluss
Flexible Leitung
mit Aderendhülse
1,5...35 mm²
(Ohne Aderendhülse
bis max. 50 mm²)
UL: Flexible Leitung
ohne Aderendhülse
AWG 16...1
= 390...780 V
Anzugsdreh-
moment
3,2...3,7 Nm
28...32 lb inch
53
