ANSCHLUSS DES LEISTUNGSTEILS
TA1
+
KTY84
TA2

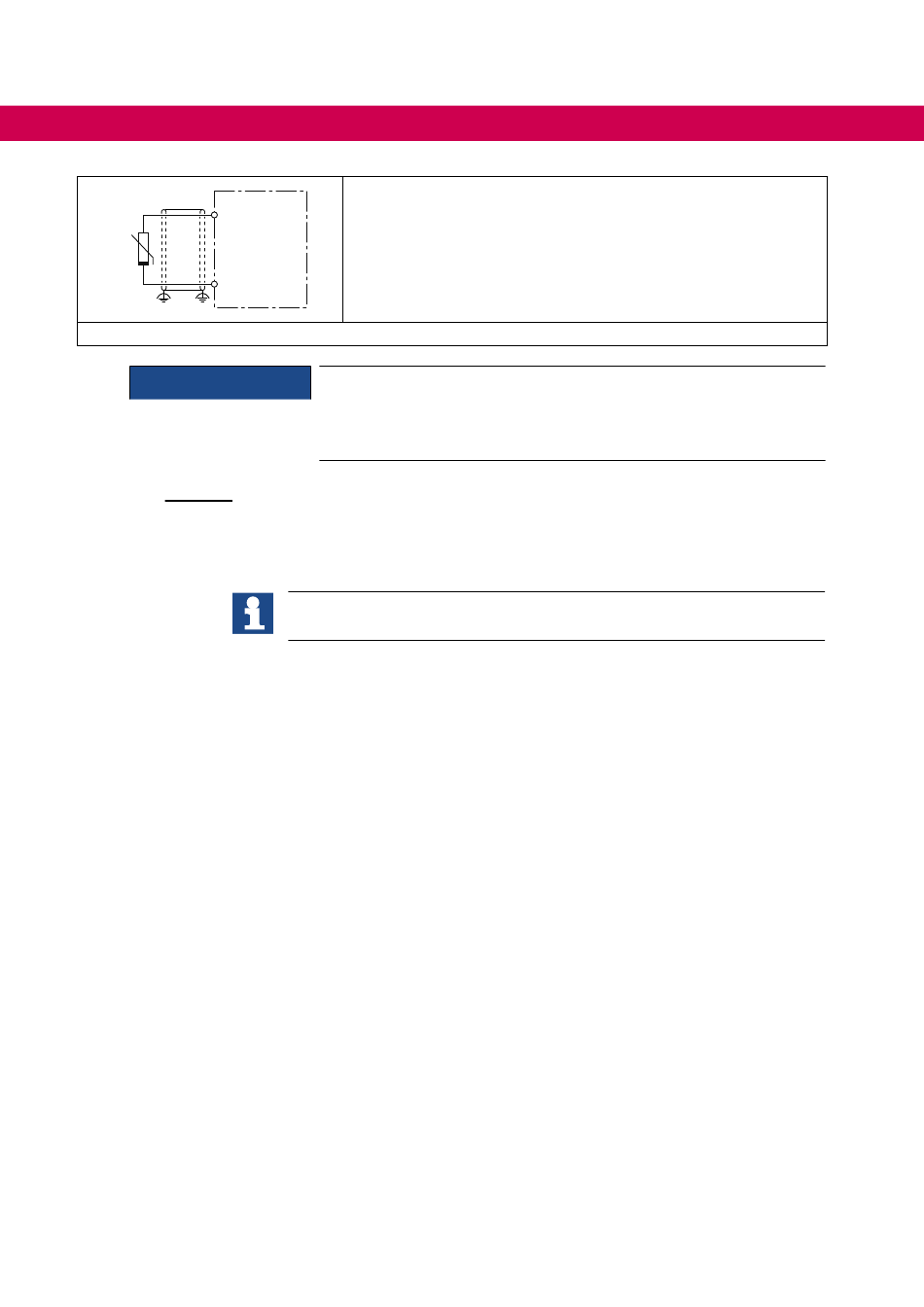

Abbildung 25: Anschluss eines KTY-Sensors

ACHTUNG
Hinweise
„Basisisolation" zur SELV Spannung der Steuerung. Als Auslegung ist eine Systemspan-
nung (Phase – PE) von 300 V gewählt. Daraus folgt für die angeschlossenen Fühler,
dass diese ebenfalls eine „Basisisolation" zum Netzpotential (z.B. Motorwicklung) ha-
ben müssen !
58
KTY-Sensoren sind gepolte Halbleiter und müssen in Durchlassrich-
tung betrieben werden! Die Anode an TA1 und die Kathode an TA2
anschließen! Nichtbeachtung führt zu Fehlmessungen im oberen
Temperaturbereich. Ein Schutz der Motorwicklung ist dann nicht
mehr gewährleistet.
Kein Schutz der Motorwicklung bei falschem Anschluss !
► KTY-Sensoren in Durchlassrichtung betreiben.
► KTY-Sensoren nicht mit anderen Erfassungen kombinieren.
Weitere Hinweise zur Verdrahtung der Temperaturüberwachung und der
Bremsenansteuerung sind in der jeweiligen Steuerteilanleitung beschrieben.
