GER
Achtung: Der Befeuchter muss bei der Ausführung der Anschlüsse
vom Stromnetz abgetrennt sein.
Anschlüsse:
1. Zwei Handventile oberhalb der Anlage installieren, um die Luft- und
Wasserleitungen zu unterbrechen (nicht von CAREL geliefert).
2. Einen Ölfi lter installieren (CAREL-Code MCFILOIL01), um die
Ölteilchen in der Druckluft zu beseitigen.
3. Einen 5-Mikron-Luftfi lter oberhalb des Steuerkastens installieren
(CAREL-Code MCFILAIR01), um die Teilchen in der Druckluft zu
entfernen.
4. Einen 5-Mikron-Wasserfi lter (CAREL-Code MCC05PP005 und das
Filtergehäuse Code MCFILWAT05) installieren, um die Teilchen im
Speisewasser zu entfernen.
5. Sonderausstattung: Einen UV-Desinfektor installieren, um das Wasser
zu reinigen (CAREL-Code MCKSUV00000). Der Desinfektor wird extern
mit 230 V 50 Hz versorgt. Dieser Desinfektor dient der Beseitigung von
Bakterien im Speisewasser anhand von UV-Strahlen.
6. Die Luft- und Wasserleitungen installieren.
7. Eine Leitung mindestens 50 mm unter dem Stand der
Zerstäuberdüsen installieren, um das Wasser bei ausgeschalteter oder
in Stand-by versetzter Anlage aus den Leitungen abzuschlämmen.
8.
Zerstäuberdüsen-Montagebausatz
Luftkanalbefeuchtung (CAREL-Code MCK1AW0000).
9. Zerstäuberdüsen (für die Modelle siehe Abs. 11).
10. Sonderausstattung: Eines der folgenden Bauteile installieren:
Druckmesser
am
Luftleitungsende
MCKMA04000), um den Druck am Leitungsende anzuzeigen.
Druckfühler am Leitungsende (für die Codes der Fühler siehe
Kap. 16.2), um den Druck am Leitungsende zu messen und vom
Befeuchterdisplay abzulesen.
11. Feuchtefühler (für die Codes der CAREL-Fühler siehe Kap. 16.2).
12. Ein Handventil am Luftleitungsende installieren.
13. Eines der beiden folgenden Ventile installieren:
Handventil am Leitungsende (nicht von CAREL geliefert).
Abschlämmventil (CAREL-Code MCKDVWL000 oder MCKDVWL001),
für die Abschlämm-, Füll- und Spülfunktionen (siehe Abs. 10.5
"Funktionsprinzipen").
14. Sonderausstattung: Einen Druckmesser am Wasserleitungsende
installieren (CAREL-Code Bausatz MCKMW02501), um den Druck am
Wasserleitungsende anzuzeigen.
"MCmultizone" +030221983 - rel. 2.3 - 09.12.2014

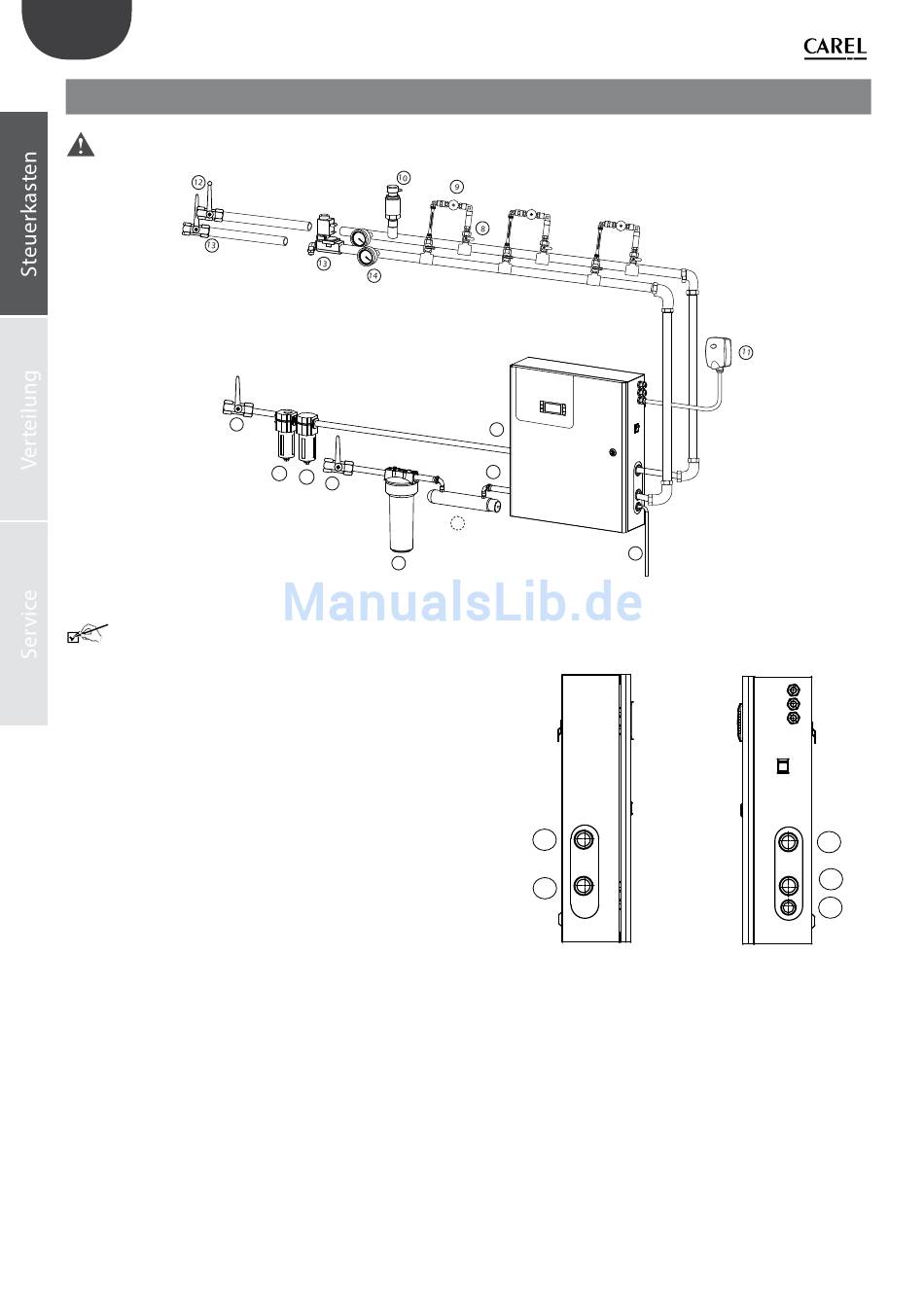

2. WASSER- UND LUFTANSCHLÜSSE
Air
1
Water
2
3
1
4
für
die
Raum-
(CAREL-Code
Bausatz
6
6
5
Wasseranschlussstellen:
Seitenansicht Luft- und
Wassereinlass
1
2
und
Legende:
1.
Lufteinlass und -auslass
2.
Wassereinlass und -auslass
3.
Abschlämmwasserauslass
10
7
Seitenansicht Auslass (zu den
Düsen)
1
2
3
