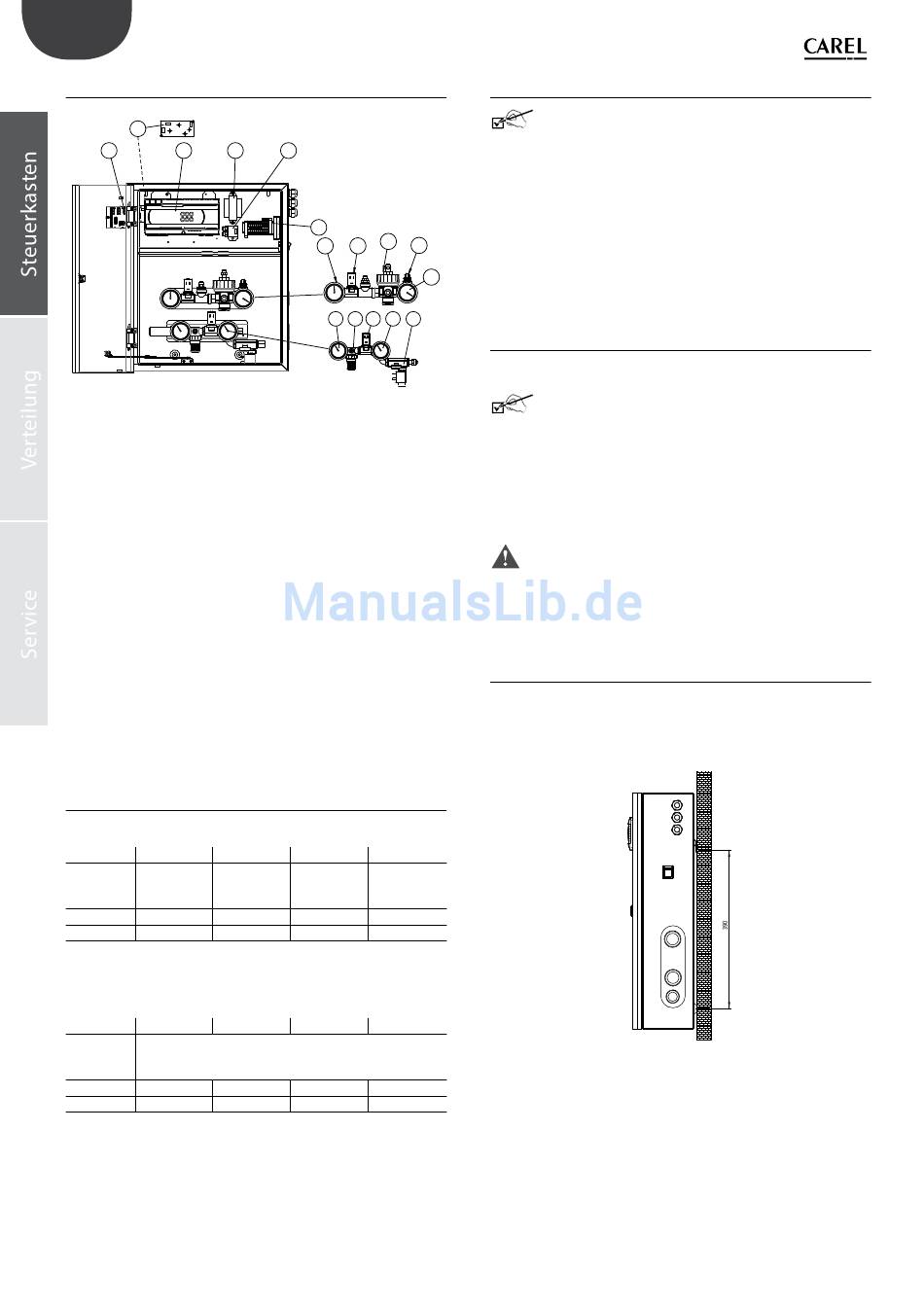

1.4 Systembauteile
16
2
1
Legende:
1.
Elektronische Steuerung
2.
Bedienteil (nur Master-Version)
3.
Transformator (CAREL-Code MCKTR00000)
4.
Modulierendes Ventilregler (nur modulierende Version, CAREL-Code
MCKARVA000)
5.
Klemmleiste (Sicherungsbausatz MCKFUSE000)
6.
Luftdruckmesser im Einlass
7.
LuftDruckwächter/Luftdruckminderer
8.
Luft-Magnetventil NG
9.
LuftleitungsDruckwächter (nur EIN/AUS-Versionen)
10.
Luftdruckmesser im Auslass
11.
Wasserdruckmesser im Einlass
12.
WasserDruckwächter/Wasserdruckminderer
13.
Wasser-Magnetventil NG
14.
Wasserdruckmesser im Auslass
15.
Abschlämmwasser-Magnetventil NO
16.
Netzteil 110/230 Vac 12 Vdc 0,5 A (nur modulierende Version, CAREL-
Code MCKAL00000)
1.5 Elektrische Daten
Modelle MC****D*** (230 V 50 Hz)
MC***CD*00 MC***CD*01 MC***HD*00 MC***HD*01
Vac
230 V
Phasen
1
Hz
50/60 Hz
Leistung
37 W
Strom
0,26 A
(1)
Produkt konform mit EN55014, EN61000, EN60335
Modelle MC****1*** (110 V 60 Hz)
MC***C1*00
MC***C1*01
Vac
Phasen
Hz
Leistung
37 W
Strom
0,54 A
(1)
Produktzulassung UL998 und CSA C22.2 Nr. 104
"MCmultizone" +030221983 - rel. 2.3 - 09.12.2014
3
4
5
7
6
8
11
12
13
14
(1)
230 V
230 V
230 V
1
1
1
50 Hz
50/60 Hz
50 Hz
44 W
41 W
48 W
0,29 A
0,30 A
0,33 A
(1)
MC***H1*00
MC***H1*01
110 V
1
60 Hz
44 W
41 W
48 W
0,60 A
0,64 A
0,70 A
1.6 Öff nung der Verpackung
Den Befeuchter beim Empfang auf seine Unversehrtheit überprüfen
und dem Transporteur eventuelle Schäden, die auf einen
unvorsichtigen oder ungeeigneten Transport zurückzuführen sind,
unmittelbar schriftlich mitteilen.
Den Befeuchter vor dem Auspacken an den Installationsort bringen
und ihn dabei nur von unten anpacken.
Den Karton öff nen, die stoßfesten Zwischenlagen und anschließend
9
den Befeuchter in vertikaler Position entnehmen.
10
15
1.7 Positionierung des Steuerkastens
Die Position des Befeuchters muss die folgenden Operationen
gewährleisten:
Ablesen der Displayanzeigen;
Zugang zu den Displaytasten;
Öff nung des Frontteils;
Zugang zu den internen Bauteilen zwecks Kontrolle und Wartung;
Anschluss der Luft- und Wasserversorgungsleitungen;
Anschluss an die Luft- und Wasserverteilungsleitungen;
Leistungs- und Steuerungsanschlüsse.
Achtung:
Achtung: Die Abschlämmleitung muss direkt an einen Ablauf
angeschlossen werden, der mindestens 50 mm unter dem Stand
der Zerstäuberdüsen liegt.
1.8 Wandmontage
Den Befeuchter an einer festen Stützfl äche mit den im Lieferumfang
enthaltenen Schrauben und der Halterung befestigen.
Achtung, dass genügend Raum für den Anschluss der Luft-/Wassereinlass-
und -auslassleitungen vorhanden ist.
8
