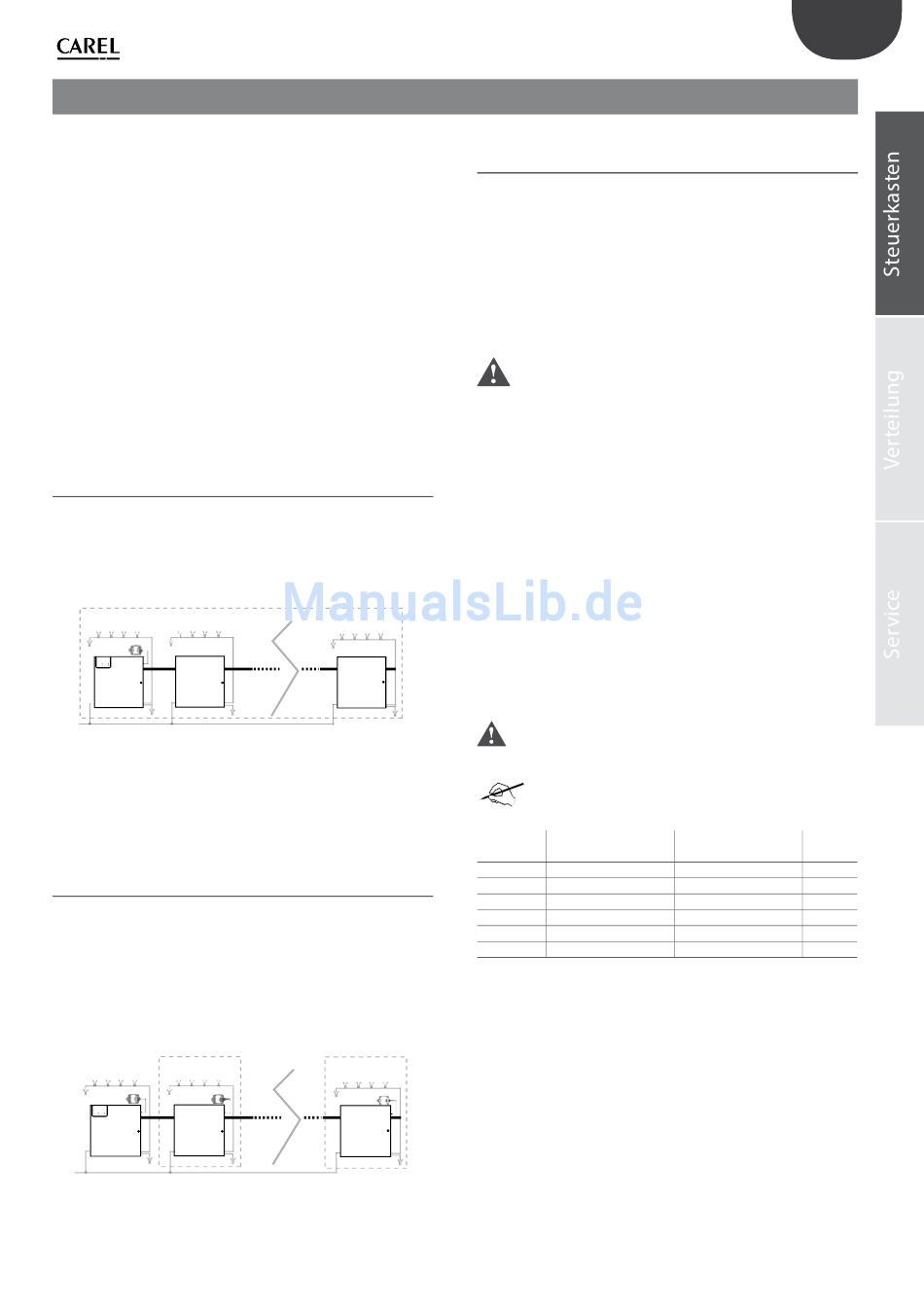

MC-Steuerkasten Master: Steuerkasten mit Display zur Verwaltung der
eigenen Betriebsfunktionen und jener der anderen, angeschlossenen
Geräte.
•
MC-Steuerkasten Slave: Gerät ohne Display, das nach den vom Master
erhaltenen Befehle arbeitet.
•
pLAN: Serielles Kommunikationssystem für die Verbindung des Masters
mit den Slave-Geräten in einem lokalen Netzwerk.
•
Jeder Master-Befeuchter kann an bis zu 5 Slave-Geräte angeschlossen
werden.
•
Serielle Adresse: Zahlencode, der automatisch jeden Steuerkasten der
Anlage identifi ziert. Master-Gerät: Adresse 1, Slave-Gerät: Adresse 2.
Die serielle Adresse ist bereits in der Gerätesteuerung gespeichert,
sie muss nur in den Slave-Geräten in multiplen Anlagen geändert
werden (siehe Absatz 4.3).
•
Für die Softwarekonfi guration des pLAN-Netzes siehe Installateurmenü
> pLAN-Konfi guration.
4.1 Anwendungen für Großraum oder RLT-
Anlage (Single point)
•
Geeignet
für
Großräume
Wasserleistungen als jene eines einzelnen MC-Steuerkastens
erforderlich sind.
•
Nur der Master ist mit einem Fühler ausgestattet; die aufgezeichneten
Werte werden auf alle angeschlossenen Geräte angewendet.
AHU /Room 1
Master
Slave 1
Water &
Air lines
AHU - Air Handling Unit: Raumlüftungsanlage
Room: Raum
4.2 Anwendungen für mehrere Räume oder
RLT-Anlagen (Multizone)
•
Geeignet für Anwendungen in mehreren, getrennten Räumen (oder
mehreren RLT-Anlagen).
•
Jeder MC-Steuerkasten ist mit einem Fühler ausgestattet; die von
jedem Fühler aufgezeichneten Werte werden vom entsprechenden
Steuerkasten verwaltet.
•
Zur Gewährleistung der Betriebskontinuität bei Unterbrechung der
seriellen Kommunikation siehe Installateurmenü > Art der Regelung
> Stop Slave offl ine.
AHU /Room 1
AHU /Room 2
Master
Slave 1
Water &
Air lines
AHU - Air Handling Unit: RLT-Anlage
Room: Raum
4. MASTER/SLAVE-ANWENDUNGEN
(oder
RLT-Anlagen),
wo
höhere
pLAN
Slave 5
up to 5 Slave units
AHU /Room 1
pLAN
Slave 5
up to 5 Slave units
4.3 Konfi guration der seriellen Adresse für
Geräte mit mehreren Slaves
•
Die serielle Adresse lässt identifi ziert automatisch jeden MC-
Steuerkasten der Anlage.
•
Die Adresse ist bereits konfi guriert: für die Master-Geräte=1; für die
Slave-Geräte=2.
•
Die Slave-Geräte besitzen kein Bedienteil.
•
In Anlagen mit mehreren Slave-Geräten muss die serielle Adresse
geändert werden, um zu vermeiden, dass Adresse 2 für alle Geräte
verwendet wird (Konfl ikt bei pLAN-Kommunikation).
•
Für die Konfi guration der pLAN-Adressen den Bausatz PGD0002F0K
verwenden.
Achtung: Die seriellen Adressen sind vor dem Anschluss des
pLAN-Netzes zu ändern.
Anleitung zur Änderung der seriellen Adresse der Slave-Geräte mit
Bausatz PGD0002F0K:
•
Die Elektroanschlüsse ausführen (siehe Absatz 3.1);
•
den MC-Steuerkasten ausschalten (muss auch von der Stromversorgung
abgetrennt werden);
•
das Kabel des Bedienteil-Bausatzes an den Ausgang J10 des
Steuerkastens anschließen.
•
den Steuerkasten einschalten;
•
gleichzeitig die Tasten ALARM und UP drücken, bis am Display die
Meldung "self test please wait" erscheint (wird für einige Sekunden vor
dem Adressenkonfi gurationsfenster eingeblendet);
•
die gewünschte Adresse mit UP oder DOWN einstellen (mit Werten
über 2) und ENTER zur Bestätigung und zum Verlassen drücken;
•
das MC-Slave-Gerät ist mit einer neuen seriellen Adresse konfi guriert;
das Gerät ausschalten, das Kabel abtrennen und mit den anderen
Geräten fortfahren.
Nach der Konfi guration die serielle pLAN-Linie anschließen (siehe
nächster Absatz).
Achtung: Nur die serielle Adresse der Slave-Geräte ändern, nicht
jene der Master.
Tabelle der seriellen Adressen (vom Installateur zu besorgen,
siehe Installateurmenü > pLAN-Konfi guration):
Gerät
Name des Gerätes
Master
................................................
Slave 1
................................................
Slave 2
...............................................
Slave 3
................................................
Slave 4
...............................................
Slave 5
...............................................
17
"MCmultizone" +030221983 - rel. 2.3 - 09.12.2014
GER
Serielle
Raum oder RLT
Adresse
................................................
