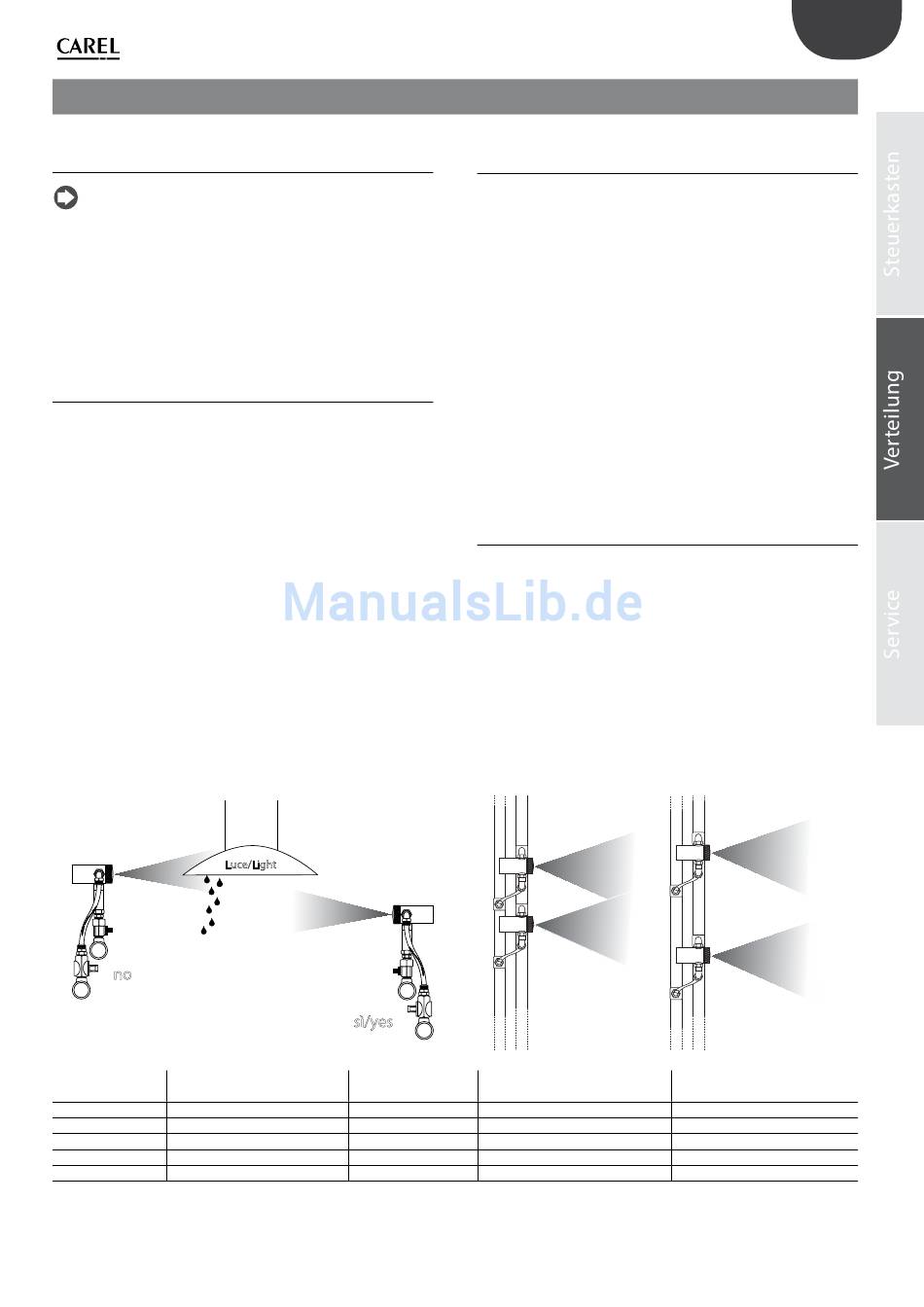

13.1 Anmerkungen für eine korrekte
Installation
NB: Siehe Kapitel 2 für den Anschluss der Zerstäuberdüsenköpfe.
Die Luftleitung fungiert auch als Abstützung für alle Köpfe. Die
Wasserleitung muss immer unter den Zerstäuberdüsenköpfen liegen,
damit eine Entleerung und Trocknung möglich ist, sobald die Anlage
ausgeschaltet wird.
Die Wasser- und Luftleitungen müssen gemäß Angaben der Tabelle in
Absatz 4.3 dimensioniert werden.
13.2 Montage des Zerstäuberdüsenkopfs
Für jeden Zerstäuberdüsenkopf ist ein Montage-Bausatz für die
Rauminstallation erhältlich, der die Installationsarbeiten vereinfacht
und beschleunigt. Der Montage-Bausatz kann sowohl für normales
Leitungswasser als auch für aggressives Wasser verwendet werden. Die
Abbildung (Absatz 3.2) erläutert die Montage.
•
Alle Zerstäuberdüsenköpfe müssen auf derselben Höhe installiert
werden, damit sich keine Druckschwankungen ergeben, welche
ungleichförmige Sprühkegel des Zerstäubungswassers verursachen
würden.
•
Der Montage-Bausatz lässt die Köpfe vertikal drehen, damit der Strahl
wie gewünscht ausgerichtet werden kann.
•
Am Ende jeder Leitung sollte ein Kugelventil installiert werden, das
für die Spülung bei der ersten Inbetriebnahme und jedem saisonalen
Neustart leicht zugänglich ist.
•
Die Wasserleitung darf keine "Säcke" bilden, damit sich die Anlage der
Schwerkraft gemäß entleeren kann.
•
Die beiden Wasser-/Lufteinlässe der Zerstäuberdüsenköpfe dürfen
nicht vertauscht werden; der Lufteinlass ist immer mit der Aufschrift
"AIR" gekennzeichnet.
Luce/Light
no
Leistung der Köpfe
Min. Installationshöhe
2,7 l/h
4,0 l/h
5,4 l/h
6,8 l/h
10,0 l/h
13. RAUMINSTALLATIONSANLEITUNG
sì/yes
Max. Sprühkegel-
durchmesser
4 m
0,75 m
4 m
0,75 m
4,6 m
0,90 m
6,1 m
1,20 m
9.4 m
1,50 m
13.3 Positionierung der Feuchtefühler
Das Steuerkastenregelsystem kann angeschlossen werden an:
•
ein Signal eines externen Reglers;
•
einen Raumfeuchtefühler;
•
ein Signal eines externen Reglers plus Begrenzungsfühler;
•
zwei Feuchtefühler: Raumfühler plus Begrenzungsfühler;
•
einen Temperaturfühler und Begrenzungsfühler.
Im Fall der Installation von Feuchte- und Temperaturfühlern:
•
Der Raumfeuchtefühler muss im Abluftkanal positioniert werden.
Dieser Fühler kann auch im Raum positioniert werden, in dem die
Feuchte geregelt wird. Dabei ist darauf zu achten, dass er nicht
Luftströmen ausgesetzt ist, die kälter oder wärmer als die Raumluft
sind, und dass er nicht im Kontakt mit Außenwänden ist.
•
Für den Temperaturfühler gelten dieselben Anweisungen wie für den
Feuchtefühler.
•
Der Begrenzungsfühler für hohe Feuchte muss unterhalb des
Zerstäubungsverteilerrohrs in einer Position installiert werden, in
der er nicht vom Zerstäubungsstrahl benässt wird (z.B. hinter dem
Kühlregister oder enem Kondensatwasserabscheider oder in der Nähe
des Ventilators).
13.4 Wichtige Installationsregeln
Einige wichtige Regeln müssen bei der Installation einer MC-
Befeuchtungsanlage befolgt werden:
1.
Der Zerstäubungsstrahl darf keine Gegenstände benässen noch
zu Kondensation und folglich Tropfenbildung führen. Eventuelle
Hindernisse in der Flugbahn des Zerstäubungsstrahls können durch
entsprechende Ausrichtung der Zerstäuberdüsenköpfe umgangen
werden. In der Tabelle sind die Länge und der max. Durchmesser
des Strahls in Abhängigkeit der Raumfeuchte angeführt. Außerdem
müssen die Köpfe so montiert werden, dass sich die Sprühkegel
der beiden Strahlen nie kreuzen. Es empfi ehlt sich, sie im
Befeuchungsbereich so hoch wie möglich zu montieren, ohne dass
sie jedoch die Decke benässen.
no
no
Sichtbarer Sprühkegelabstand
<50% rF
3,00 m
3,35 m
3,65 m
4,00 m
4,60 m
39
"MCmultizone" +030221983 - rel. 2.3 - 09.12.2014
GER
sì/yes
sì/yes
Sichtbarer Sprühkegelabstand
<50% rF
4,55 m
4,90 m
5,20 m
6,10 m
7,00 m
