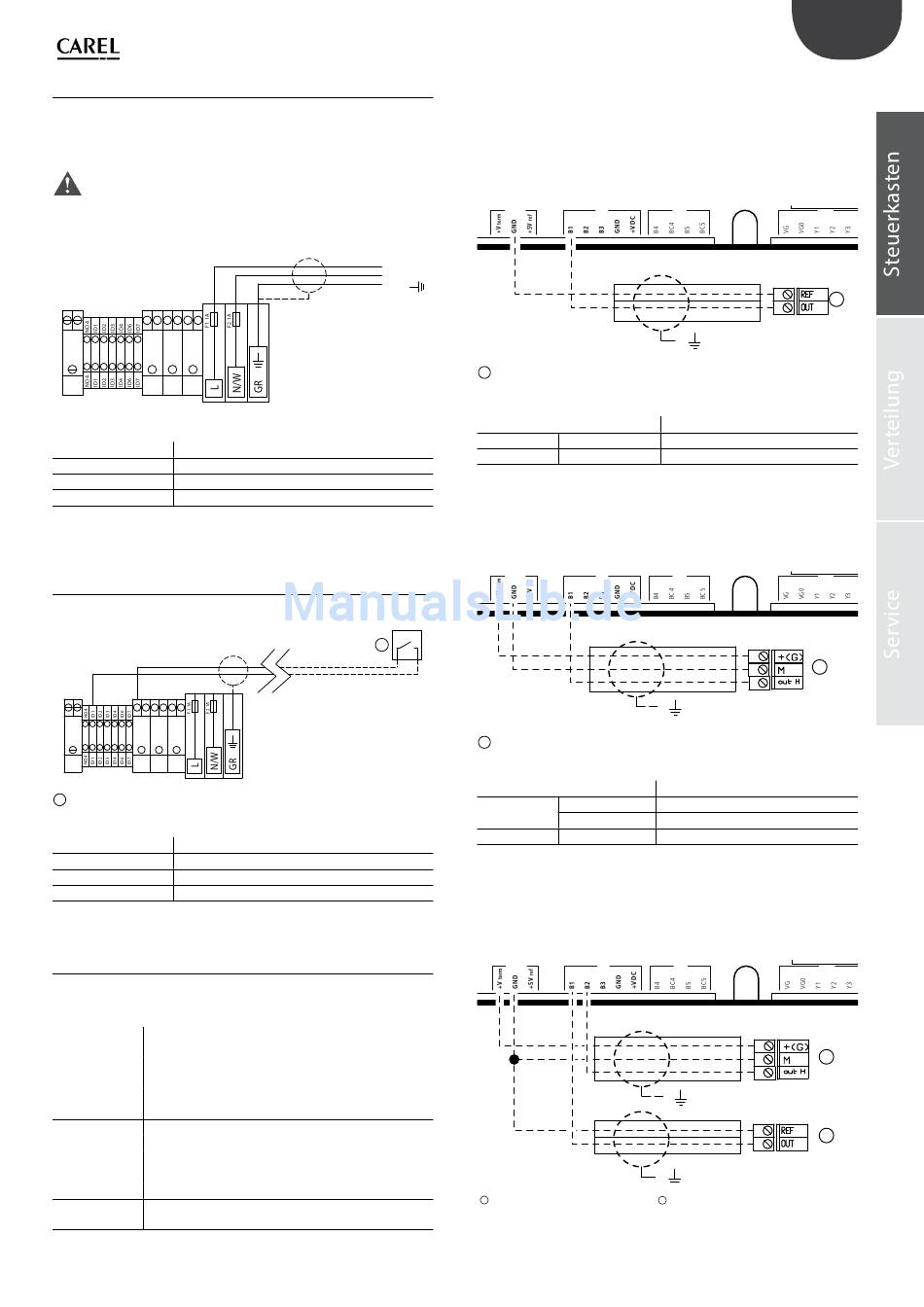

3.1 Spannungsversorgung

Modellabhängig:
MC****D*** Spannung 230V 1~ 50Hz
MC****1*** Spannung 110V 1~ 60Hz
Achtung: Die Versorgungskabel müssen der örtlichen
Gesetzgebung entsprechen. Einen externen Versorgungsschalter
außerhalb des Befeuchters für die komplette Abtrennung des
Versorgungsnetzes vorsehen.
G0 COM1 COM2 COM3
G0 COM1 COM2 COM3
Anschlüsse:
MC-Steuerkasten
L
N
GR

3.2 Remote-EIN/AUS (ID und COM)

Ein abgeschirmtes Zweileiterpaar AWG20/22 verwenden.
G0 COM1 COM2 COM3
G0 COM1 COM2 COM3
1
Remote-EIN/AUS
Anschlüsse:
MC-Steuerkasten
ID1
COM (1 oder 2 oder 3)
GR

3.3 Modulierendes Steuersignal (J24 und J2)

Die Anschlüsse der Eingangssteuersignale hängen vom aktiven
Regelalgorithmus ab.
Bis zu 30 m: abgeschirmte Kabel Querschnitt 0,5 mm
(AWG20)
Über 30 m: abgeschirmte Kabel Querschnitt 1,5 mm
Kabel
(AWG15)
Den Schirm (Steuerkastenseite) an die spezifi sche
Erdklemme GR anschließen (siehe Schaltpläne)
a. Modulierender Regelung mit externem Regler
b. Modulierender Regelung mit Raumfeuchtefühler
Signal stammt
c. Externem Regler und Feuchtebegrenzungsfühler
von
d. Raumfeuchtefühler und Feuchtebegrenzungsfühler
e. Modulierender Regelung mit Temperaturregelung
f. Modulierender Regelung mit Temperaturregelung und
Begrenzungsfühler
L
N/W
GR/PE
Versorgungskabel
L/F (Außenleiter)
N/W (Neutralleiter)
GR/PE (Erde)
1
Remote-EIN/AUS
NG/NO
COM
Schirm
2
2
Zur Einstellung des Betriebsmodus, der Regelung und des Signals:
Installateurmenü > Art der Regelung (siehe Kap. 7).
a. Modulierende Regelung mit externem Regler
0...1 V 0...10 V 2...10 V
J 24 J 2
1
Externer Regler
Anschlüsse:
MC-Steuerkasten
J24 GND
J2 B1
b. Modulierende Regelung mit Raumfeuchtefühler
0...1 V 0...10 V 2...10 V
J 24 J 2
1
Raumfeuchtefühler
Anschlüsse:
MC-Steuerkasten
+V term
J24
GND
J2 B1
c. Modulierende Regelung mit externem Regler und
Begrenzungsfühler
0...1 V 0...10 V 2...10 V
J 24 J 2
1
Feuchtebegrenzungsfühler
13
"MCmultizone" +030221983 - rel. 2.3 - 09.12.2014
GER
0...20 mA 4...20 mA
J 3
J4
GR
Externer Regler
REF
OUT
0...20 mA 4...20 mA
J3
J4
1
GR
Raumfeuchtefühler
+(G)
M
out H
0...20 mA 4...20 mA
J 3
J4
1
GR
2
GR
2 Externer Regler
