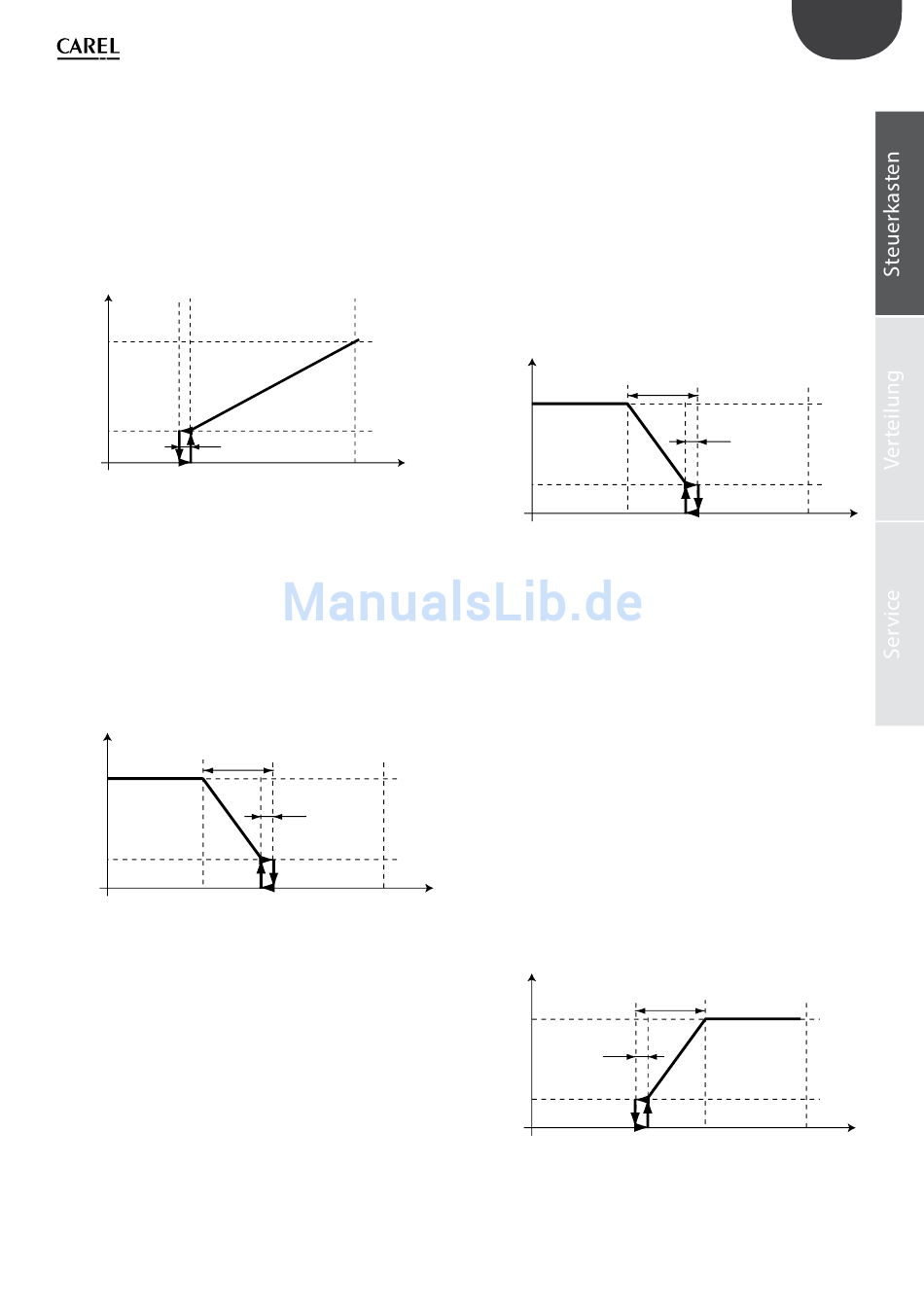

Proportionalregelung
Die Produktion ist proportional zum Wert eines Signals Y, das von einem
externen Aktor stammt. Der Signaltyp kann gewählt werden zwischen:
0...1 Vdc, 0...10 Vdc, 2...10 Vdc, 0...20 mA, 4...20 mA, 0...135 Ohm,
135....1000 Ohm (Installateurmenü > Art der Regelung > Signaltyp)
Die gesamte Bandbreite wird mit BP (Proportionalband) angegeben.
Die Höchstproduktion des Befeuchters, die dem max. Wert des externen
Signals entspricht, kann zwischen 50% und 100% eingestellt werden. Die
Mindestproduktion entspricht 10% (Default, Bereich 3-60%) des externen
Signals:
•
bei Sollwert < 10%, Hysterese 2%;
•
bei Sollwert > 0 = 10%, Hysterese 5%.
Request
P. Max
(50%) P. Min.
H
0
0 Set point
Proportionalregelung mit Begrenzungsfühler
Siehe "Proportionalregelung", mit dem Zusatz eines Begrenzungsfühlers,
der allgemein im Luftkanal unterhalb des Befeuchters positioniert ist.
Dient der Verminderung der Produktion, wenn die relative Feuchte
(unterhalb des Befeuchters) innerhalb des Proportionalbandes
des Begrenzungsfühlers liegt. Die Produktion wird begrenzt bzw.
gestoppt, wenn die relative Feuchte unterhalb des Befeuchters den
Begrenzungssollwert %rH2 erreicht.
Zur Einstellung des Sollwertes und der Schaltdiff erenz des
Begrenzungsfühlers: "Quick Set Menu".
Request
Diff_Humid
P. Max
P. Min.
0
0
Segnale
100 BP
proporz.
H
Set point 100 %rH
Autonome Regelung mit Feuchtefühler
Die Produktion hängt vom Fühlermesswert ab und steigt mit sinkender
relativer Feuchte. Die maximale Produktion erfolgt, wenn die relative
Feuchte um mindestens einen Wert gleich der Schaltdiff erenz unter den
eingestellten Sollwert (St) sinkt. Die Höchstproduktion kann zwischen
50% und 100% des Befeuchternennwertes eingestellt werden. Zur
Einstellung des Sollwertes und der Schaltdiff erenz des Hauptregelfühlers:
"Quick Set Menu".
Die Mindestproduktion hat eine Aktivierungshysterese "hy" von 0,2% rF.
In der autonomen Regelung kann mit zwei programmierbaren
Alarmschwellen überprüft werden, ob der Fühlermesswert innerhalb der
eingestellten Grenzwerte liegt:
•
Alarmschwelle für hohe Feuchte
•
Alarmschwelle für niedrige Feuchte.
Bei Überschreiten dieser Schwellen wird nach der eingestellten
Verzögerung der entsprechende Alarm ausgelöst.
Request
P. Max
P. Min.
0
0
Autonome Regelung mit Hauptfeuchtefühler und
Begrenzungsfühler
Siehe "Regelung mit
Begrenzungsfühler, der im Luftkanal unter dem Befeuchter positioniert
ist.
Dient der Verminderung der Produktion, wenn die relative Feuchte
(unterhalb des Befeuchters) innerhalb des Diff erenzialbandes des
Begrenzungsfühlers liegt. Die Produktion wird gestoppt, wenn die
relative Feuchte unterhalb des Befeuchters den Begrenzungssollwert
%rH2 erreicht.
Temperaturregelung für die adiabatische Kühlung
Bei der Verwendung des Befeuchters zur adiabatischen Kühlung ist
anstelle des Raumfeuchtefühlers ein Temperaturfühler installiert. Die
Wasserzerstäubung hängt vom Messwert T des Temperaturfühlers (AO1)
ab und nimmt bei steigender Abweichung vom Sollwert St zu. Die
Höchstproduktion (Pmax), die bei Anstieg der Raumtemperatur über
den Sollwert um einen Wert mindestens gleich der Schaltdiff erenz (T
diff erential), erfolgt, kann zwischen 50% und 100% der Nennproduktion
(Pnom) programmiert werden. Die einstellbare Aktivierungshysterese
(Default 0,2 °C) ist in Fig. 4.2 mit hy angegeben.
Request
P. Max
H
P. Min.
0
0 Set point
33 "MCmultizone" +030221983 - rel. 2.3 - 09.12.2014
Diff_Humid
H
100
Set point
Hauptfühler", kombiniert mit
Diff_Temp
100
GER
%rH
einem
°C/°F
